距離を計測［GETDISTANCE］コマンドで高さの違う2点間を計測すると、高低差がある為「距離」の値が水平距離の値と違って表示されます。

計測結果を水平距離で表示する方法を教えてください。

　

下記手順で表示できます。

例として、紫色の四角形のみ高さを「100」に設定します。

　

1.コマンドウィンドウを表示します。

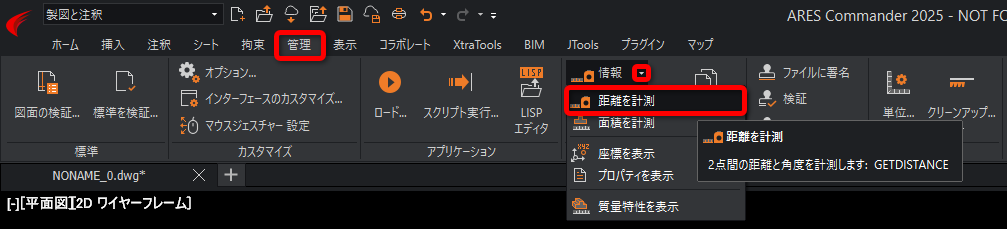

2.距離を計測［GETDISTANCE］コマンドを実行します。

ARES 2023 SP1 よりリボン表示の場合［ホーム］タブの［ツール］パレットからもコマンドを実行できるようになりました。

2.コマンドウィンドウに「始点を指定」と表示されるので、「. (ドット）XY」と入力し Enter を押します。

3.コマンドウィンドウに「／」と表示されるので、1点目をクリックします。

4.コマンドウィンドウに「／（必要：Z）」と表示されるので、再度「.（ドット）XY」と入力し Enter を押します。

5.コマンドウィンドウに「終点を指定」と表示されるので、再度「.（ドット）XY」と入力し Enter を押します。

6.コマンドウィンドウに「／」と表示されるので、2点目をクリックします。

7.コマンドウィンドウに「／（必要：Z）」と表示されるので、再度「.（ドット）XY」と入力し Enter を押します。

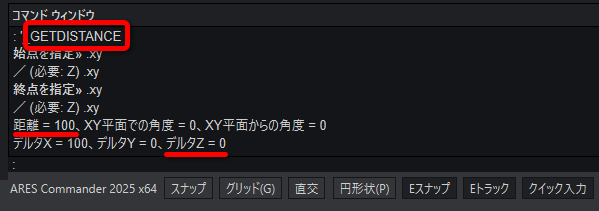

コマンドウィンドウに Z 値が反映しない水平距離の測定結果が表示されます。

　

※「.XY」と入力する際、キーボードの［Shift］キー を押しながら右クリックして表示されるメニューの「点フィルタ」の「.XY」を選択しても実行できます。

キーボード：

　

関連 FAQ：
・距離を計測［GETDISTANCE］コマンドを実行したが計測結果がどこにも表示されない
・高さの違うエンティティ間と高さの同じエンティティ間を計測したが違いが分からない
