車の軌跡を作成するコマンドは ARES にありますか?

製品名
ARES Commander 2023
ARES Standard 2023

車の軌跡を作成するコマンドは ARES にありますか?



自動車軌跡_線型[JDX_KISEKI1]コマンドと、

自動車軌跡_ドライブ[JDX_KISEKI2]コマンドがあります。


下記手順で作成できます。

※JToolsがインストールされている必要があります。



【自動車軌跡_線型[JDX_KISEKI1]コマンドの場合】

1.自動車軌跡_線型[JDX_KISEKI1]コマンドを実行します。

コマンドの実行方法
リボン

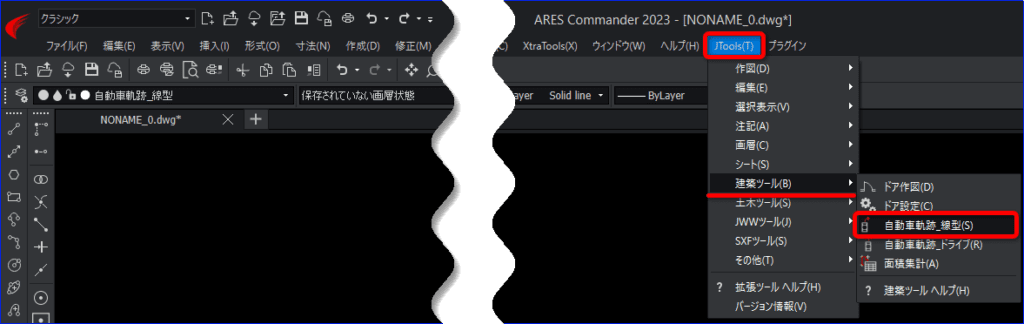

メニュー

※初回実行時のみ「車を作図する画層」と「色」を設定する必要があります。(2回目以降は手順 2へ進みます。)
画層名を入力せず Enter を押すと「0」画層で作成されます。

※色を指定せず Enter を押すと、「車を作図する画層」で指定した画層の色(Bylayer)で作成されます。
Bylayer 以外の色を指定する場合は「画層マネージャー」や「プロパティパレット」の[色を指定]をクリックし[色指標]の値をコマンドウィンドウに入力し Enter を押してください。

標準色の場合:

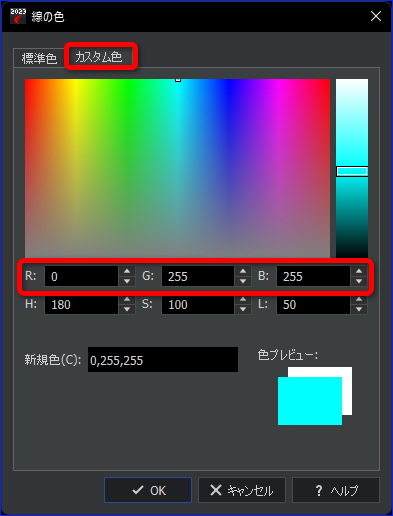

カスタム色の場合:

※2回目以降の場合は、手順 2 へ進みます。

2.車種を選択し Enter を押します。
例として「中型トラック」の「3」と入力します。

3.コマンドウィンドウに「作図間隔(距離)」と表示されるので値を入力し Enter を押します。
例として「500」と入力します。

4.コマンドウィンドウに「1点目」と表示されるので、始点をクリックします。
※指示点の位置と方向で車の軌跡が作成されます。

5.コマンドウィンドウに「2点目」と表示されるので、2点目をクリックします。

6.コマンドウィンドウに「3点目」と表示されるので、3点目をクリックします。

作成できました。

終了するには Enter を押します。



【自動車軌跡_ドライブ】

1.自動車軌跡_ドライブ[JDX_KISEKI2]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

2.車種を選択し Enter を押します。
例として「中型トラック」の「3」と入力します。

3.コマンドウィンドウに「作図間隔(距離)」と表示されるので値を入力し Enter を押します。
例として「500」と入力します。

4.「回転時の角度」と表示されるので、回転角度の値を入力します。
例として「10」と入力します。

5.コマンドウィンドウに「出発点」と表示されるので、始点をクリックします。

6.コマンドウィンドウに「進行方向」と表示されるので、進行方向をクリックします。

車体が表示されます。

7.コマンドウィンドウに方向の指示が数字で表示されるので、進めたい方向の数字を入力し Enter を押してください。
例として「前進」の「8」と入力します。

8.同じ方向で移動させたい場合は Enter を押することで進みます。
方向を変えたいときは、数字を入力して Enter を押してください。

「前右折」の「9」を Enter で繰り返すと下記のように作成されます。
※数字の「9」を入力しても同じ動作になります。
