透明性を反映させて Excel に貼り付けたいです。
操作方法を教えてください。

　

現在の ARES の仕様として、透明性の設定をしたエンティティをクリップボードにコピーして「 Excel」 や「 Word」へ「メタファイル」として貼り付けた際、透明性は失われます。

　

下記手順で透明性を反映させて貼り付けることができます。

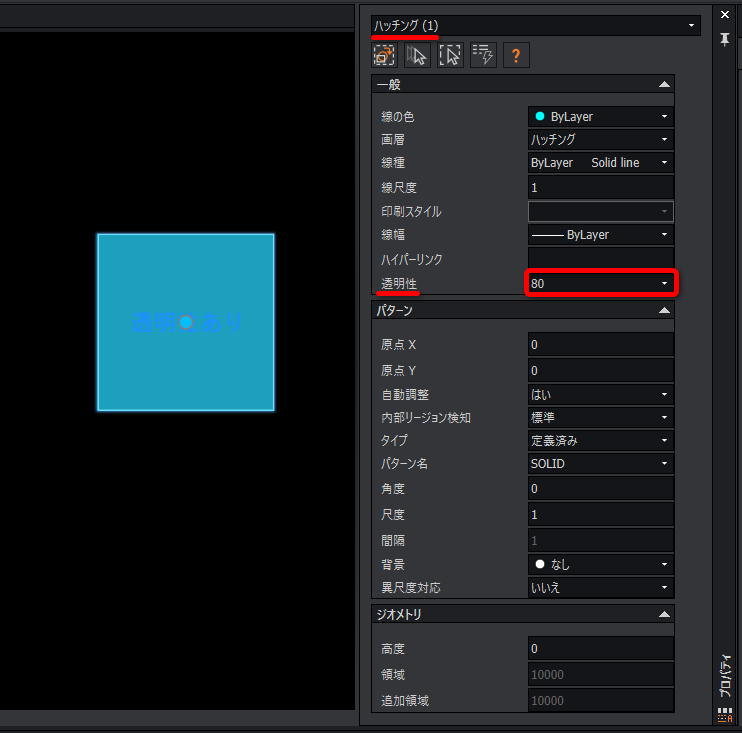

例として、右側のハッチングエンティティを透明性「80」に設定します。

　

1.印刷［PRINT］コマンドを実行します。

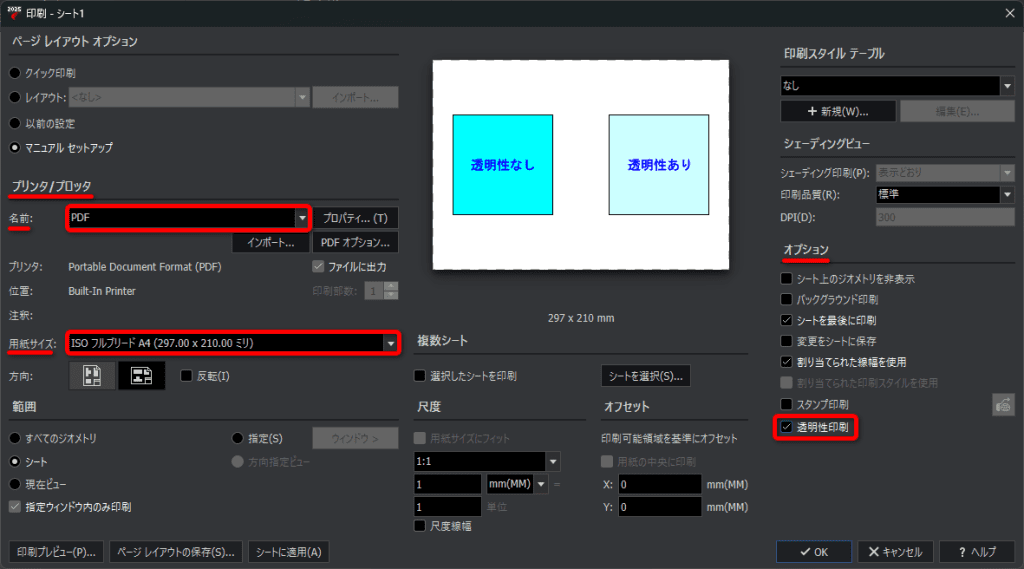

2.［印刷］ダイアログが表示されるので、［プリンタ／プロッタ］、［用紙サイズ］などを設定し、［オプション］の「透明性印刷」にチェックを入れます。
例として［プリンタ／プロッタ］を「ビルトインPDF」、［用紙サイズ］を「A4」に設定します。

3.すべて設定出来たら［シートに適用］ボタンを押して［OK］ボタンを押します。

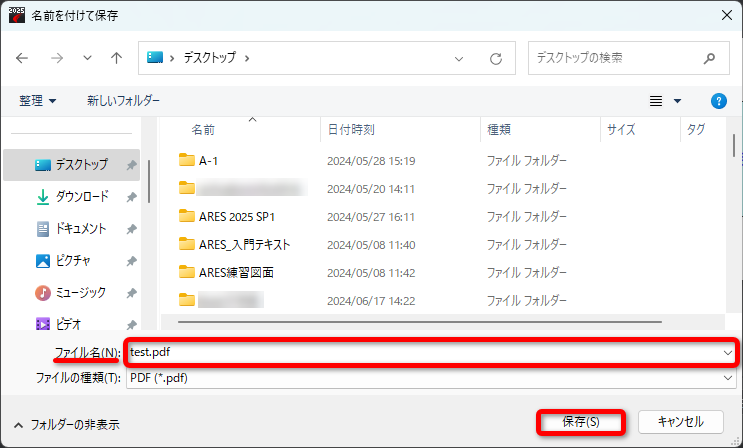

4.［名前を付けて保存］ダイアログが表示されるので、保存先を指定して［OK］ボタンを押します。

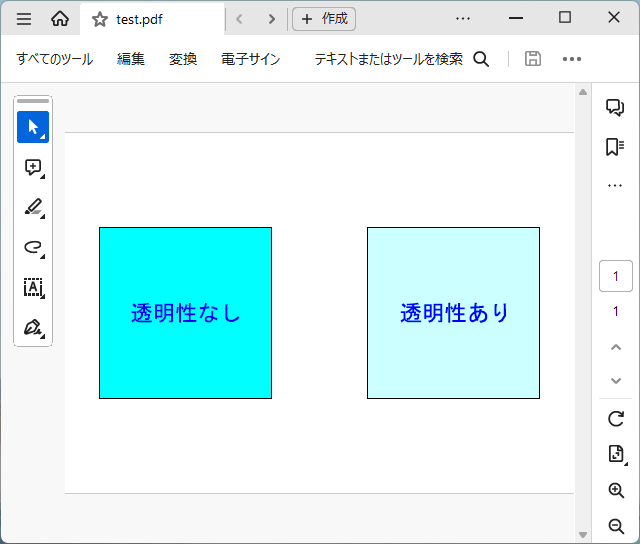

5.手順 4 で作成した PDF を開きます。

6.［メニュー］または［編集］の［環境設定］をクリックします。

新しい Acrobat Reader 有効の場合 ：

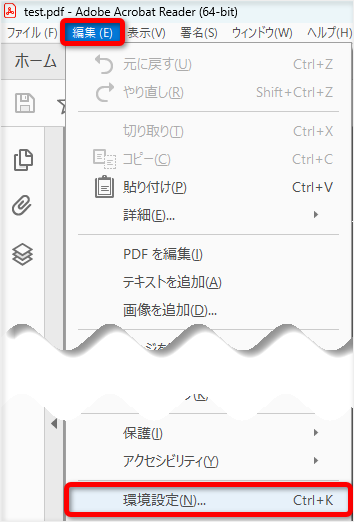

新しい Acrobat Reader 無効の場合：

7.［書式設定］ダイアログが表示されるので、［一般］＞「スナップショットツール画像に固定解像度を使用」にチェックを入れて値を指定します。
例として「300」に設定します。

8.［OK］ボタンを押します。

9.［メニュー］または［編集］の［スナップショット］をクリックします。

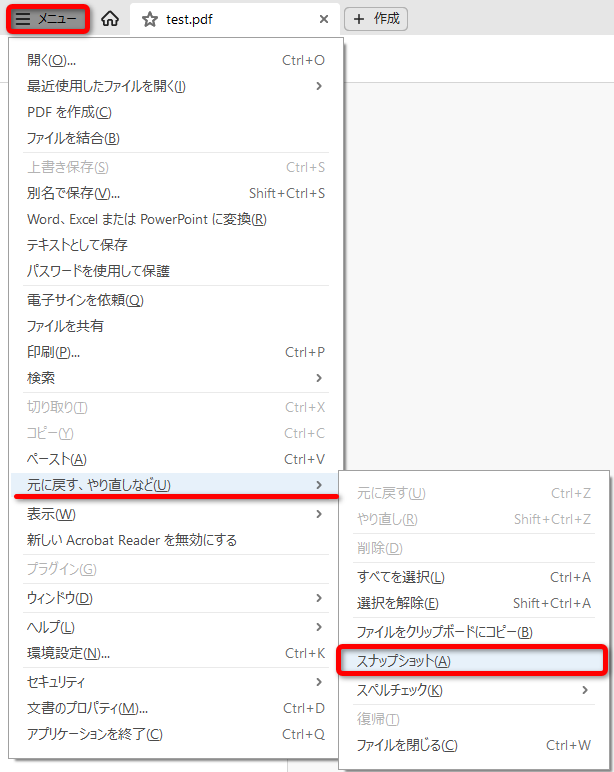

新しい Acrobat Reader 有効の場合 ：
［メニュー］＞［元に戻す、やり直しなど（U）］＞「スナップショット」

新しい Acrobat Reader 無効の場合 ：
［編集］＞［詳細］＞［スナップショット］

10.範囲を指定します。

11.「選択した領域がコピーされました。」と表示されるので、［OK］ボタンをクリックします。

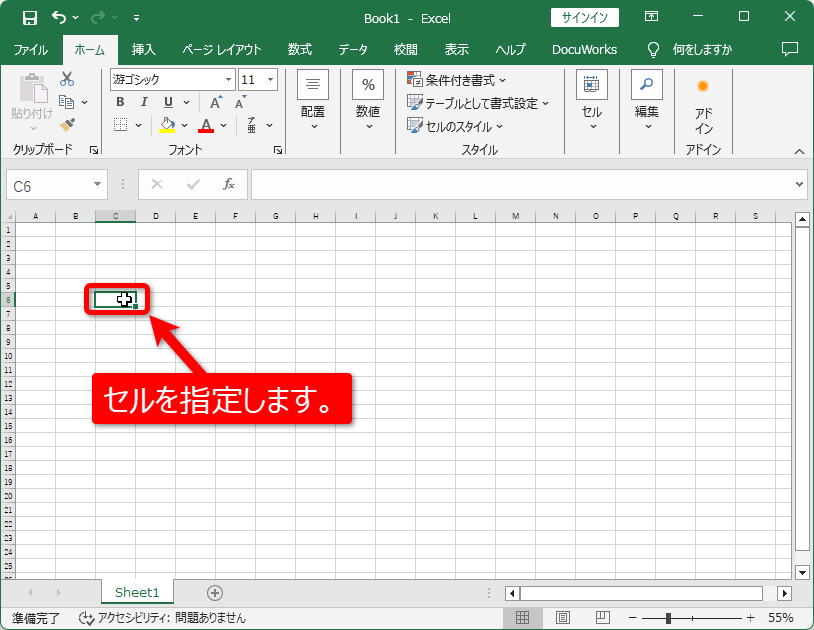

12.Excel を開き貼り付け位置を指定してから、［ホーム］＞［貼り付け］＞「形式を選択して貼り付け」を選択します。

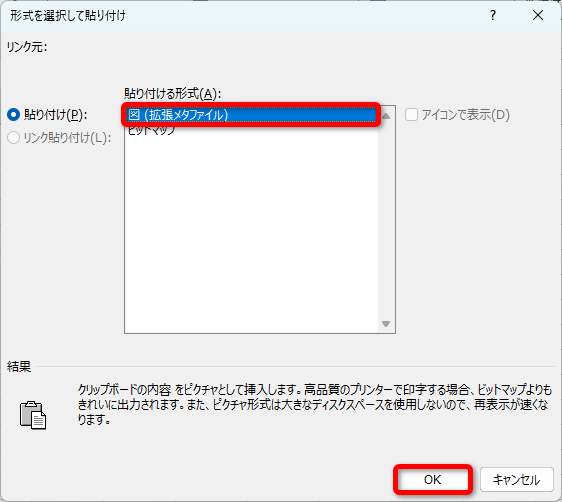

13.「図（拡張メタファイル）」を指定して［OK］ボタンを押します。

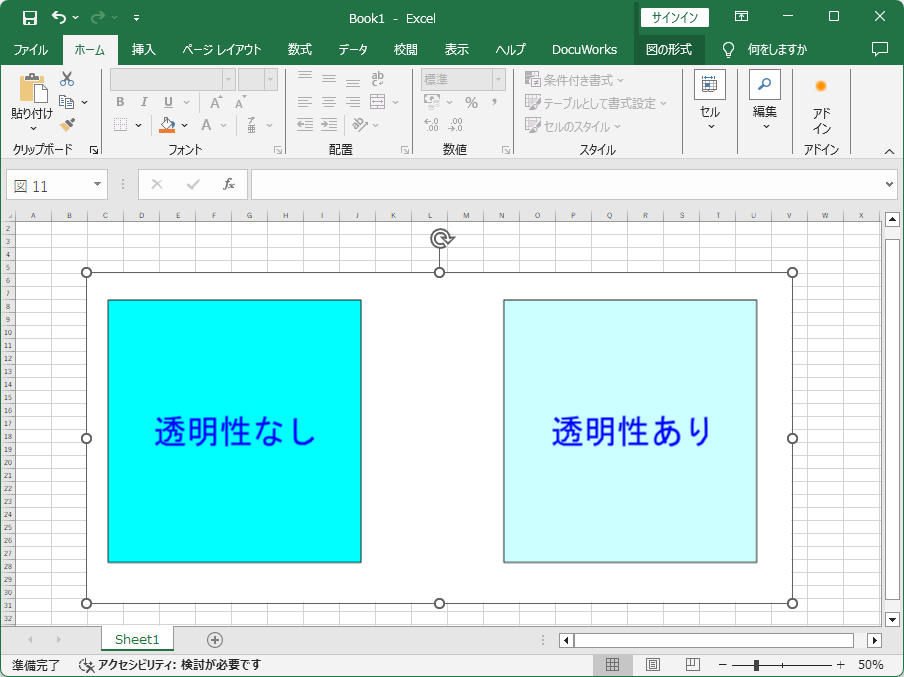

透明性を反映させて挿入できました。

　

関連 FAQ：
・線幅を持たせたエンティティを Excel に貼り付けたい
