雲マークを反転させたい

製品名
ARES Commander 2022
ARES Standard 2022
(青い星)

雲マークを反転させたい。

(青い星)

雲マークを反転する方法ですが、以下の手順となります。

  1. ポリラインなどで形状を作成します。


  2. コマンド CLOUD を実行し、[雲マーク設定]を選択します。
    ・Classicの場合

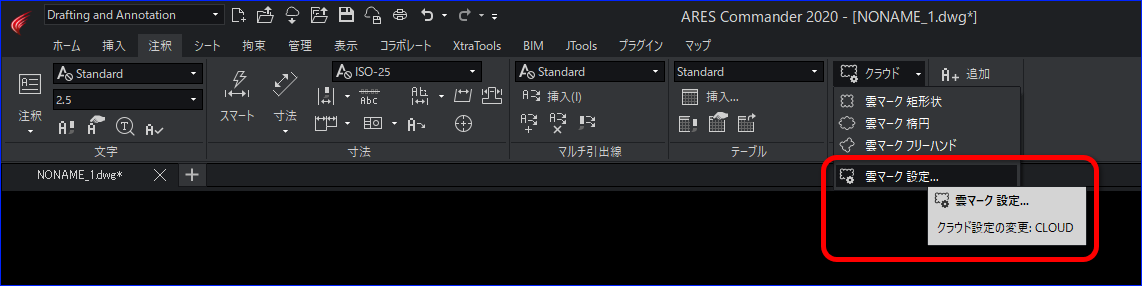

    ・Drafting and Annotationの場合


    ※コマンド入力の場合は、オプション指定→設定を選択します。


  3. クラウドのダイアログが表示されます。シェイプオプションの[エンティティ]を選択して、[OK]をクリックしてください。


  4. [エンティティを指定]と表示されますので、先ほど作成した形状を選択します。


  5. [逆順]と表示されますので[はい]を選択してください。


  6. 反転した状態で作成されます。


  7. 既に作成された雲マークにつきましても、この手順で反転します。

※逆順(反転)した雲マークを再反転する場合は、[逆順]手順で[いいえ]を選択してください。



検索用キーワード
雲マーク CLOUD 反転 円弧
