面積を計測して、図面内に数値を㎡で表示する方法はありますか

製品名
ARES Commander 2023
ARES Standard 2023
ARES Mechanical 2023

面積を計測して、図面内に数値を㎡で表示する方法はありますか?



面積記入[JDX_INSAREA]コマンドで作成できます。

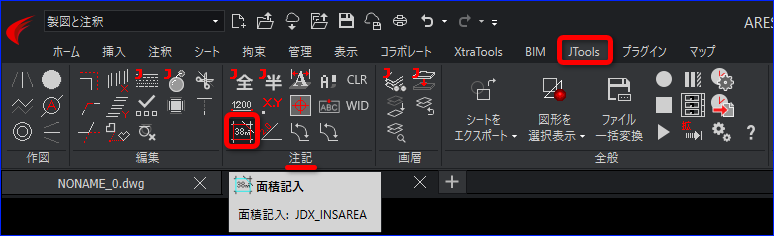

1.面積記入[JDX_INSAREA]コマンドを実行します。

コマンドの実行方法
リボン

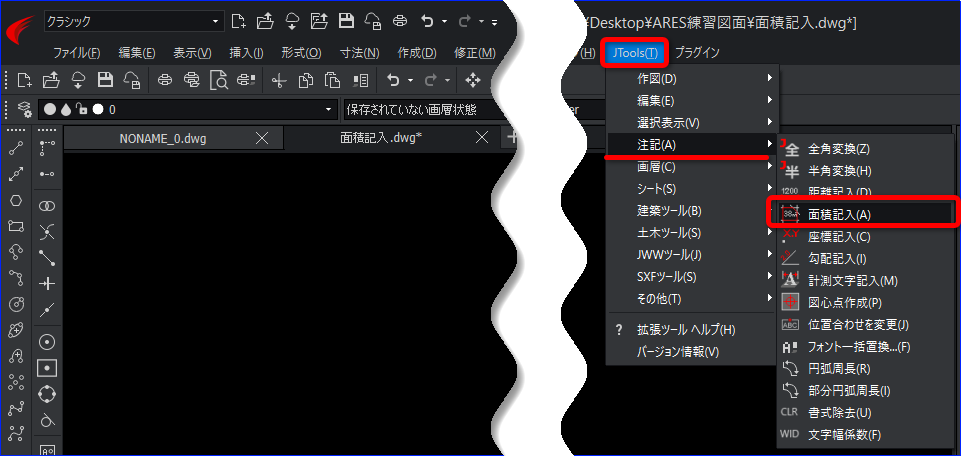

メニュー


2.コマンドウィンドウに「オプション指定」と表示されますので、「換算係数」の「1」と入力し Enter を押します。

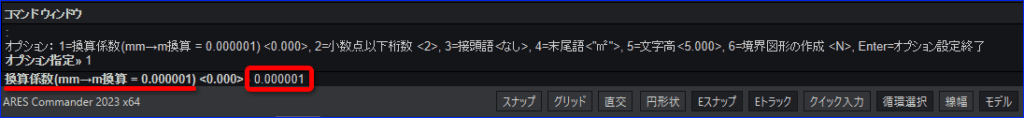

3.表示させたい換算の値を入力します。
「㎟」を「㎡」に変更したいので、「0.000001」と入力し Enter を押します。

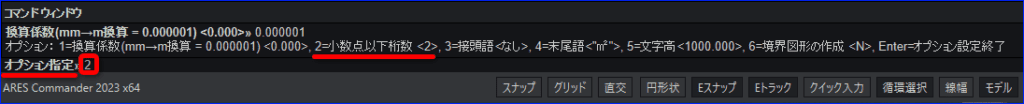

4.コマンドウィンドウに「小数点以下桁数」の「2」と入力し Enter を押します。

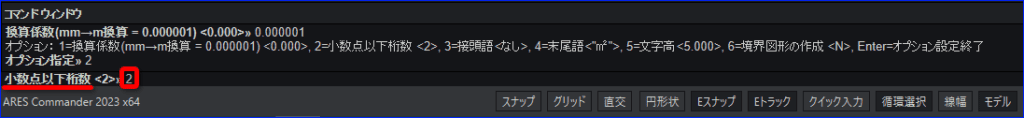

5.表示させたい桁数の値を入力し Enter を押します。
例として「2」と入力します。

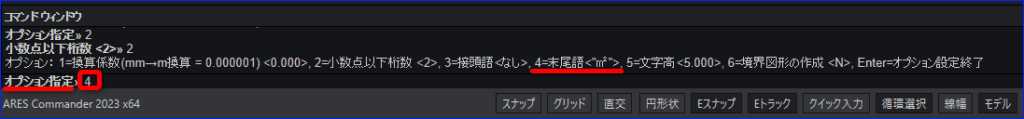

6.コマンドウィンドウに「末尾語」の「4」と入力し Enter を押します。

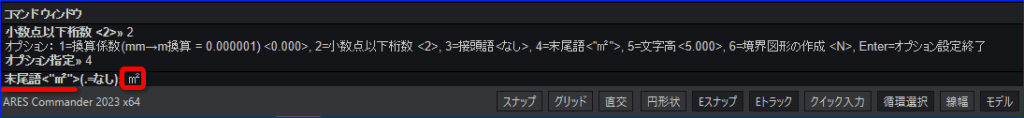

7.表示させたい値を入力し Enter を押します。
例として「㎡」と入力します。

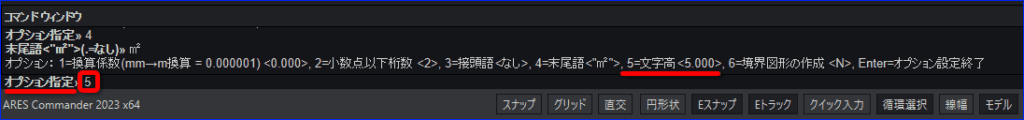

8.コマンドウィンドウに「文字高」の「5」と入力し Enter を押します。

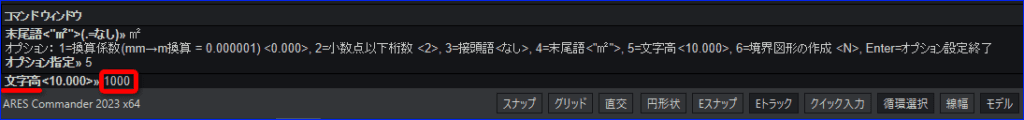

9.表示させたい値を入力し Enter を押します。
例として「1000」と入力します。

10.すべて設定が終わりましたら、「Enter 」を押し「オプション設定終了」します。

11.コマンドウィンドウに「面積を計測したい内側の点」と表示されますので、計測したいエンティティの内側をクリックします。

12.面積を記入したいエンティティのすべてが選択できたら、Enter を押します。

13.表示できました。

検索キーワード
JTools 面積記入 JDX_INSAREA 面積 ㎡ ㎟
