フィールドを使用する方法

線分に対してフィールドを使って角度を記入します。

AUPREC システム変数で小数点以下の桁数または、度(0)か、度と分(2)か、度分秒(4)かの精度を指定します。

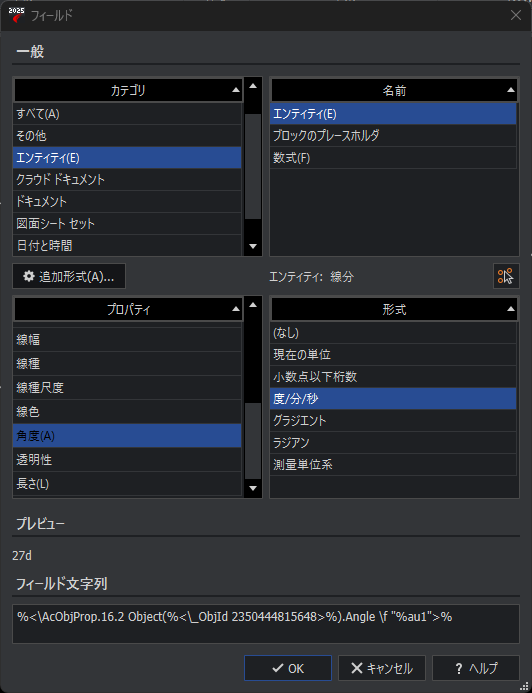

リボンの挿入タブ＞データ パネル＞フィールドを選択するか、コマンドプロンプトに FIELDと入力します。

カテゴリからエンティティ（図形）を選択します。名前からエンティティ（図形）を選択します。

エンティティ選択ボタンから計測する図形を選択します。

プロパティから角度を選択します。

形式から小数表記の場合は小数点以下桁数、度分秒表記の場合は度/分/秒を指定します。

OKボタンを押してダイアログボックスを閉じ、フィールドを図面に配置してください。

LISPによるカスタマイズ

次のLISPファイル（距離角度記入.LSP）をダウンロードして保存してください。

アプリケーションのロードコマンドでARESにロードします。

コマンドプロンプトに、JDX_INSDA [Enter] と指定します。

: JDX_INSDA

始点を指定» 線分の始点を指定

終点を指定» 線分の終点を指定

線の上側に二点間の距離、下側に二点間の角度を記入します。
