[シート]画面のビュータイル(ビューポート)内のエンティティを[シート]に複写する方法

製品名
ARES Commander 2023
ARES Standard 2023
ARES Mechanical 2023

[シート]画面のビュータイル(ビューポート)内のエンティティを[シート]に複写する方法が知りたいです。
操作方法を教えてください。



シートに図形複写[MSTOPS]コマンドで作成できます。
※シートにあるビュータイル内のエンティティがすべて複写されます。



1.[シート]画面を開きます。

2.シートに図形複写[MSTOPS]コマンドを実行します。
※JTools がインストールされている場合

コマンドの実行方法
リボン

メニュー

3.コマンドウィンドウに「すべてのビューポートを非表示にしますか?」と表示されるので、例として「はい(Y)」の「Y」を入力し Enter を押します。

シート空間にエンティティがコピーされました。

※「はい(Y)」を選択した場合は、ビューポート内の図形をシートに複写し、ビューポートを「オフ」にします。
ビュータイル内をダブルクリックしてもアクティブにはなりません。

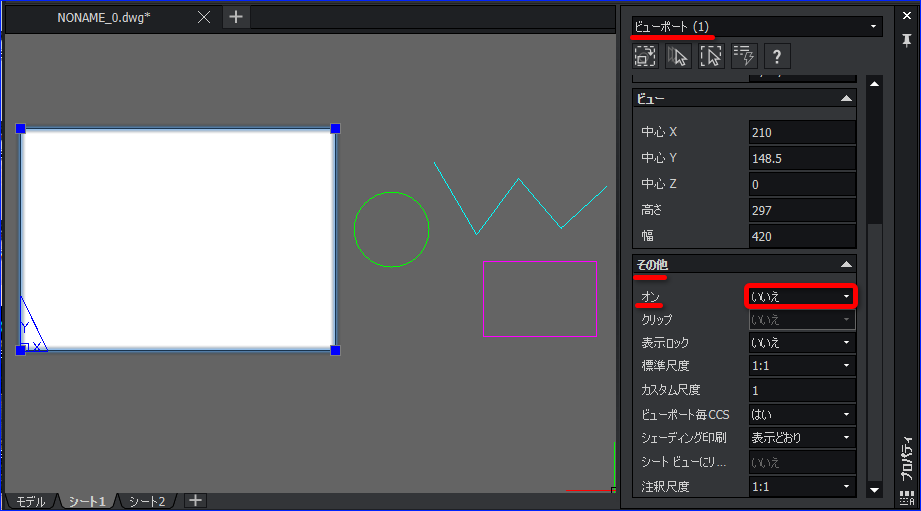

ビュータイルを有効にするには、ビュータイルを選択し「プロパティパレット」の[その他]の[オン]を「はい」に変更します。


※「いいえ(N)」を選択した場合は、ビューポート内の図形をシートに複写し、ビューポートは[オン]のままです。



検索キーワード
シートに図形複写 MSTOPS コピー シート
