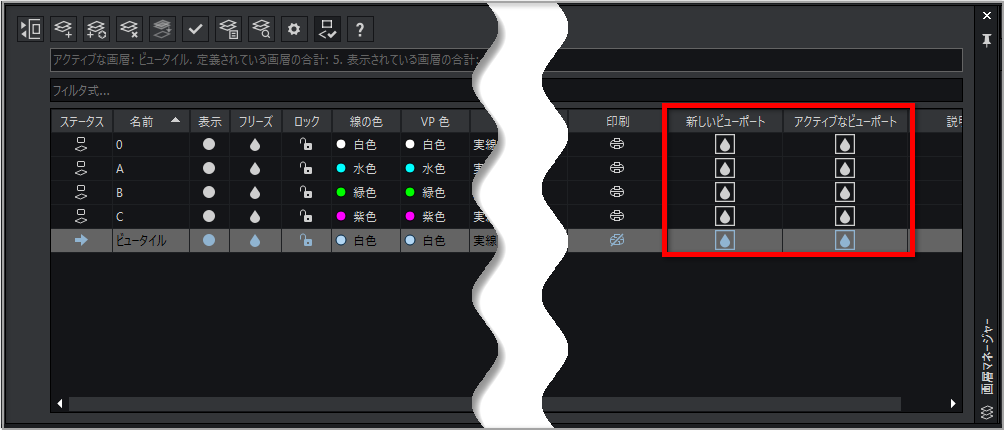

［シート］空間にある［画層マネージャー］の［新しいビューポート］と［アクティブなビューポート］の違いは何ですか？

　

［新しいビューポート］は、新規に作成したビュータイル（ビューポート）で、指定した画層がフリーズし表示されなくなります。
※変更した後に作成した新規ビューポートのみ設定が反映されます。

［アクティブなビューポート］は、ビュータイル（ビューポート）を選択した後に、指定した画層がフリーズし表示されなくなります。
※ビュータイル（ビューポート）毎の設定になります。

　

【［新しいビューポート］の設定方法】

例として画層名「A」を「新しいビューポート」で指定してから、新規にビュータイルを作成します。

A 画層：

　

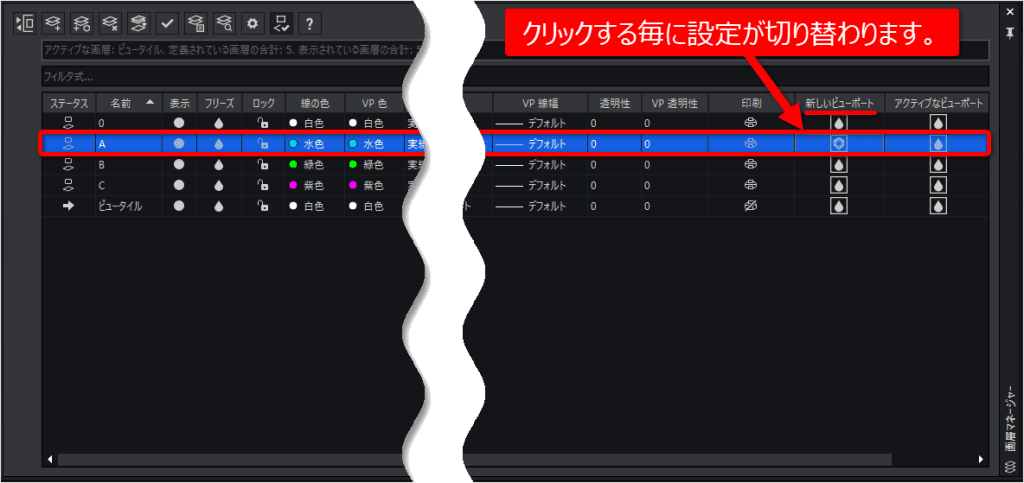

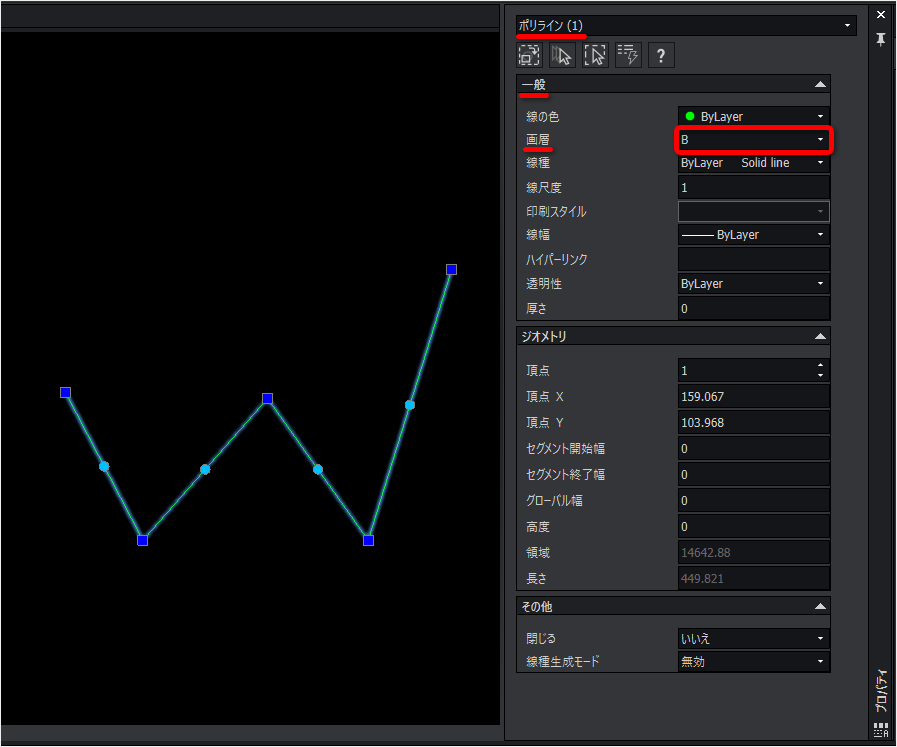

1.［シート］空間の［画層マネージャー］で、［新しいビューポート］の表示させない画層をクリックします。
例として、画層名「A」をクリックします。

2.単一ビュータイル［VIEWPORT］コマンドを実行します。

3.コマンドウィンドウに「始点コーナーを指定」と表示されるので、始点をクリックします。

4.コマンドウィンドウに「2つ目のコーナーを指定」と表示されるので、反対側のコーナーを指定します。
※例の場合は、あらかじめシートサイズのポリラインを作成しています。

画層名「A」が表示されません。

※［新しいビューポート］で設定が解除されるまで、新規に作成するビュータイルは、指定した画層がフリーズし表示されません。

［モデル］画面では全て表示されています。

　

【［アクティブなビューポート］の操作方法】

1.変更したいビュータイル（ビューポート）をアクティブにします。

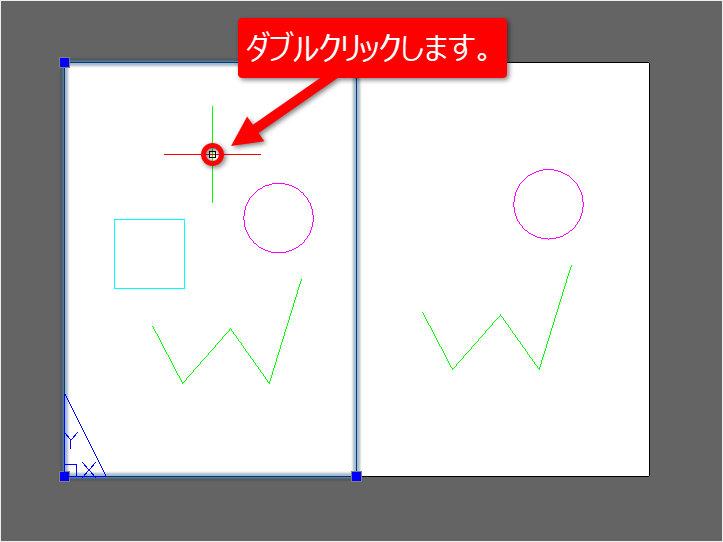

例として左側のビュータイルをダブルクリックして［モデル］空間にします。

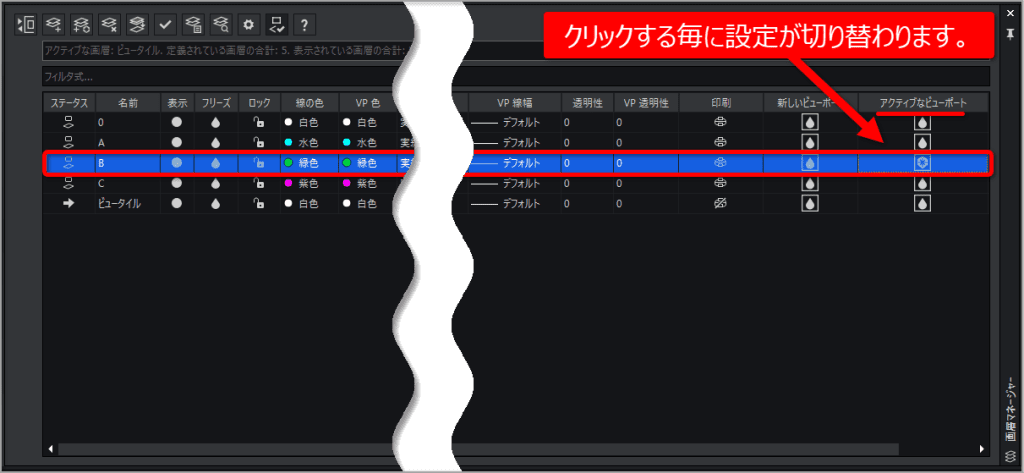

2.［画層マネージャー］の［アクティブなビューポート］でフリーズにする画層を指定します。
例として、画層名「B」を選択します。

画層名「B」が表示されなくなりました。

3.［シート］の外側をダブルクリックして［シート］をアクティブにします。

※ステータスバーの［モデル］をクリックしても［シート］に切り替わります。

［シート］をアクティブにしても指定した画層は表示されません。

［モデル］空間はすべて表示されています。

　
