  6. /
  7. [プロパティ]パレットから寸法値に枠(四角形)を付ける方法

[プロパティ]パレットから寸法値に枠(四角形)を付ける方法

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

[プロパティ]パレットから寸法値に四角形の枠を付けたいです。
操作方法を教えてください。





下記手順で作成できます。



1.[プロパティ]パレットを表示します。

2.枠で囲みたい寸法値をクリックします。

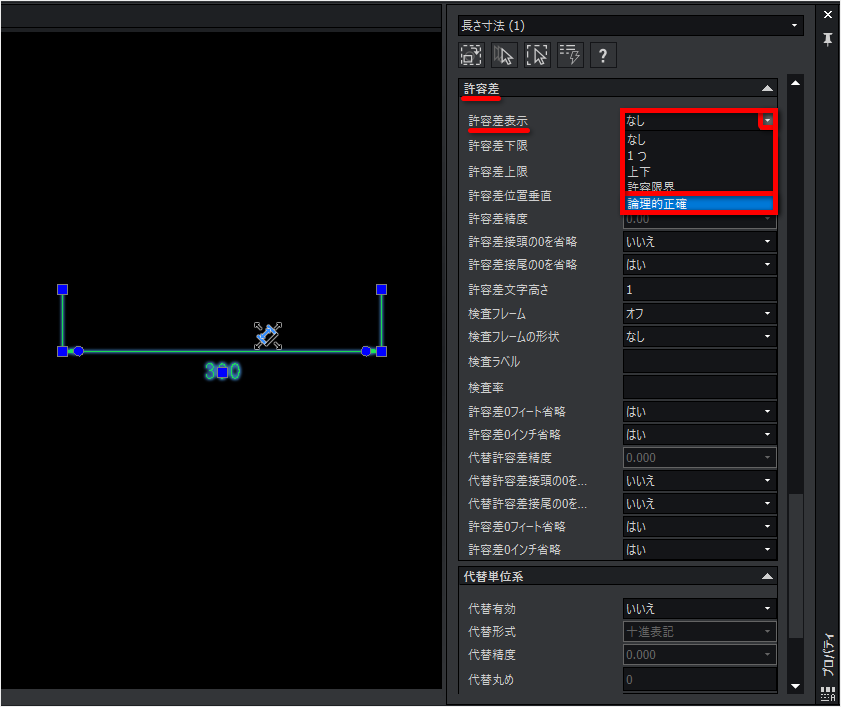

3.[プロパティ]パレットの[許容差]の[許容差表示]を「論理的正確」に変更します。

寸法値に四角形を囲むことができました。



[寸法スタイル]から変更する場合は、寸法スタイル[DIMENSIONSTYLE]コマンドを実行して、

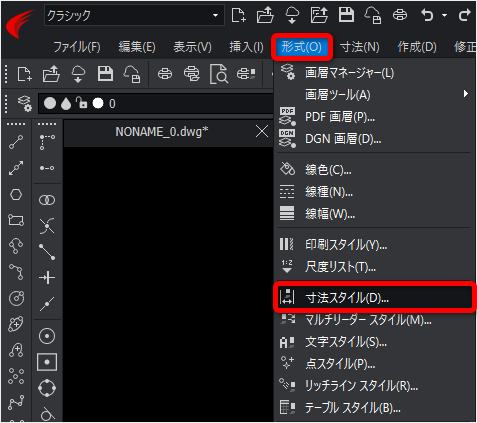

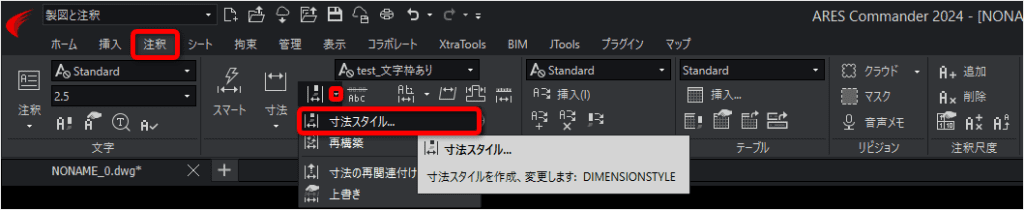

コマンドの実行方法
リボン

メニュー

[文字]の[文字設定]で「フレーム寸法文字」にチェックを入れると作成できます。



関連 FAQ:
文字に枠(フレーム)をかける方法



検索キーワード
寸法値 枠 四角形 寸法 プロパティ
