[モデル]画面が分割されて表示される

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

図面データを開くと、[モデル]画面が3分割されて表示されています。
元に戻す方法を教えてください。





ビュータイル[-VIEWPORT]コマンドを実行し[単一ビュータイル(SI)]に変更すると元に戻ります。


下記手順で変更できます。

1.ビュータイル[-VIEWPORT]コマンドを実行し「単一ビュータイル」を指定します。
※コマンドを直接入力した場合は、手順 2 へ進んでください。

コマンド:

コマンドの実行方法
リボン

メニュー

2.コマンドウィンドウに「オプション指定」と表示されるので、「単一(SI)」の「SI」(エスアイ)と入力し Enter を押します。

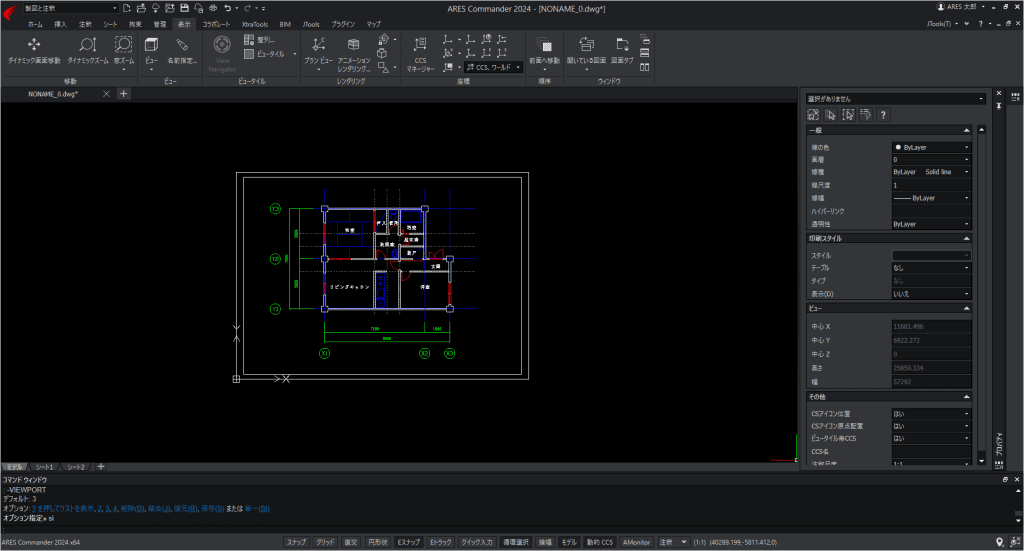

元の表示に戻りました。



図面ウィンドウは複数のビューに分割でき、各ビューに異なるビューを表示することが出来ます。
これにより、異なる詳細度のプランビューや3D空間の異なる視点から見たモデルなど図面の様々なエリアを表示することが出来ます。

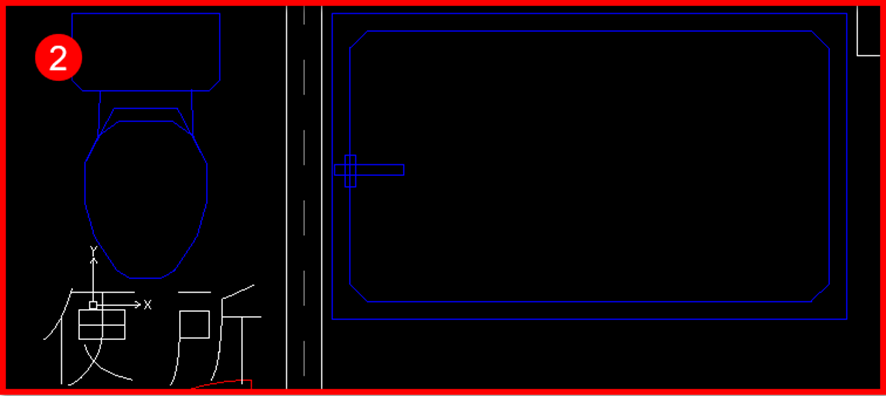

例の場合:

※作業が出来るのは、1度に1つのビュー(現在のビュー)だけになり、作業できるアクティブなビュータイルはクリックする毎に循環選択されます。
※[現在のビュー(アクティブなビュー)]はカーソル表示になります。

※[現在のビュー]以外は、矢印表示になります。

※[モデル]画面でのみ使用でき、[シート]画面では同じコマンドでビューポート(ビュータイル)が作成されます。

関連 FAQ:[モデル]画面を分割する方法







検索キーワード
ビュータイル –VIEWPORT モデル 表示 分割 単一ビュータイル
