[モデル]画面を分割表示する方法

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

[モデル]画面を分割表示したいです。
操作方法を教えてください。



図面ウィンドウは複数のビューに分割でき、各ビューに異なるビューを表示することが出来ます。
これにより、異なる詳細度のプランビューや3D空間の異なる視点から見たモデルなど図面の様々なエリアを表示することが出来ます。
※作業が出来るのは、1度に1つのビュー(現在のビュー)だけになります。
※[モデル]画面でのみ使用でき、[シート]画面では同じコマンドでビューポート(ビュータイル)が作成されます。

下記手順で作成できます。

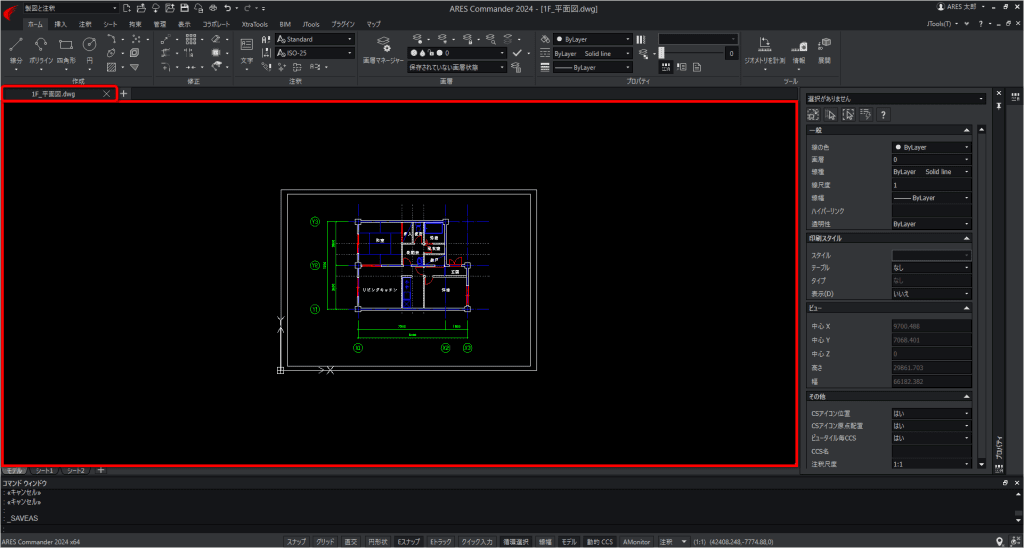

例として、図面データ「1F_平面図.dwg」を、

「垂直」に2分割してから、「水平」に2分割の合計3分割にします。



1.ビュータイル[-VIEWPORT]コマンドを実行します。
例として2分割の「垂直」を指定します。
※メニューの場合は 手順 3、リボンの場合は 手順 4 へ進んでください。

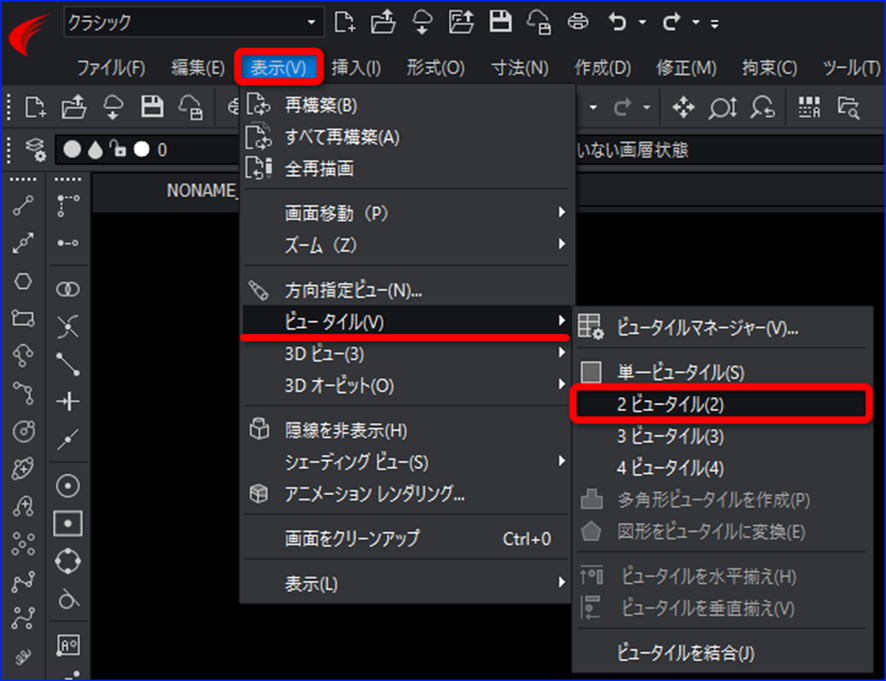

コマンドの実行方法

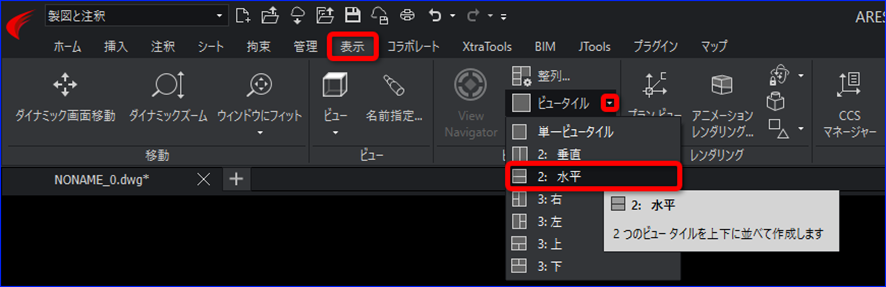

リボン

メニュー

2.コマンドウィンドウに「オプション指定」と表示されるので表示させたい分割数の値を
入力しEnter を押します。
例として、「2」と入力します。

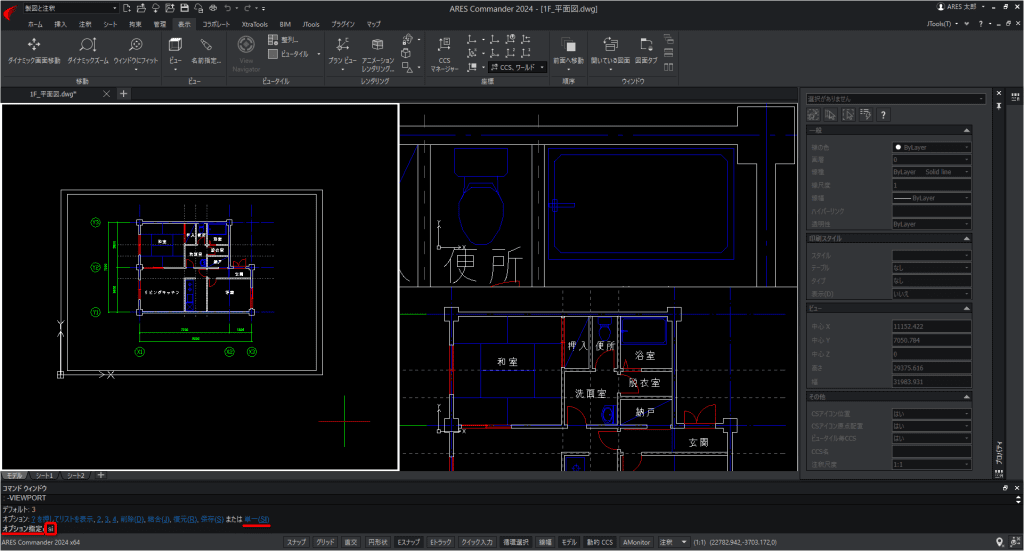

3.コマンドウィンドウに「オプション:水平(H)または垂直(V)」と表示されるので表示させたいビューを指定し Enter を押します。
例として「垂直(V)」の「V」と入力します。

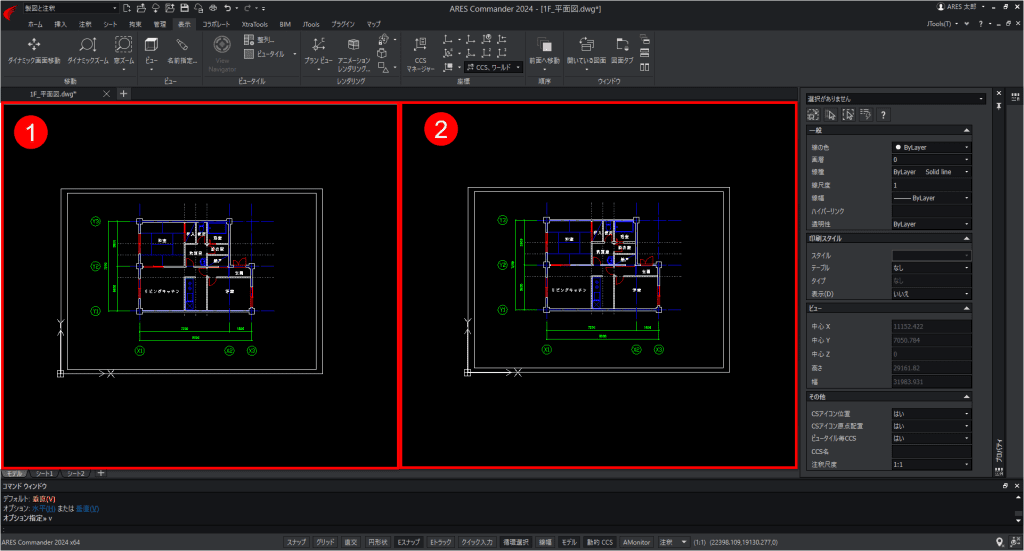

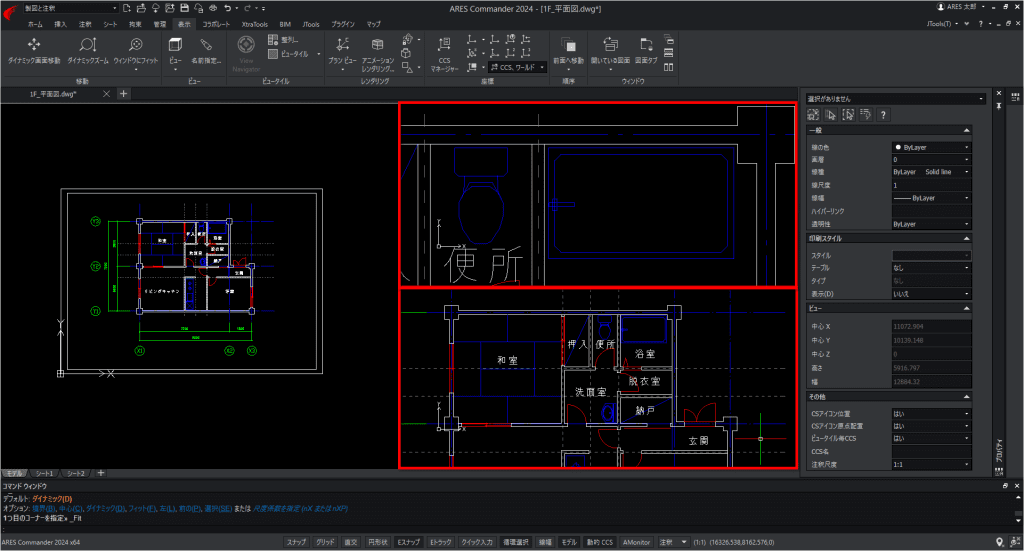

2分割の「垂直」表示になりました。

更に②のビューを水平に分割します。

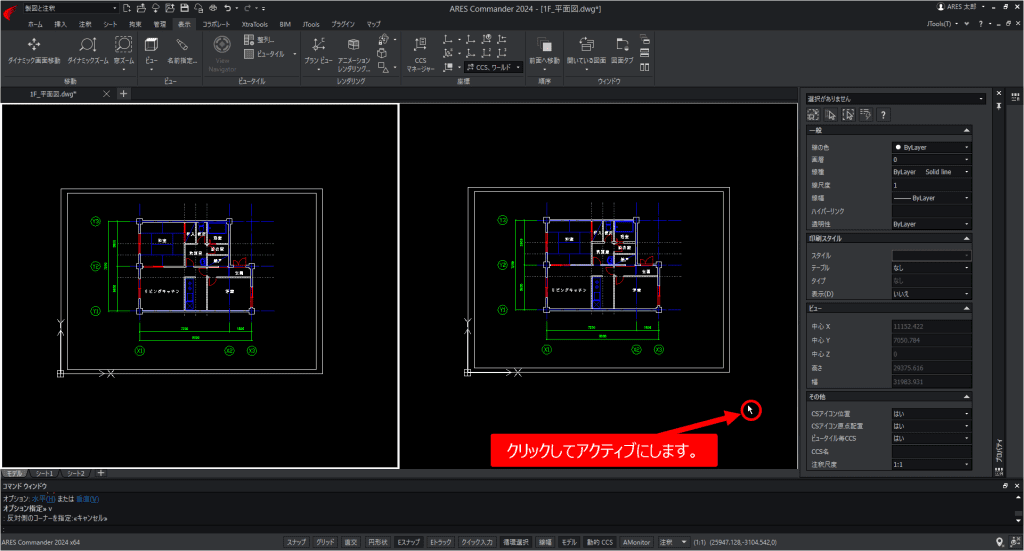

4.分割したいビューをアクティブにします。
例として右側のビューをアクティブにします。

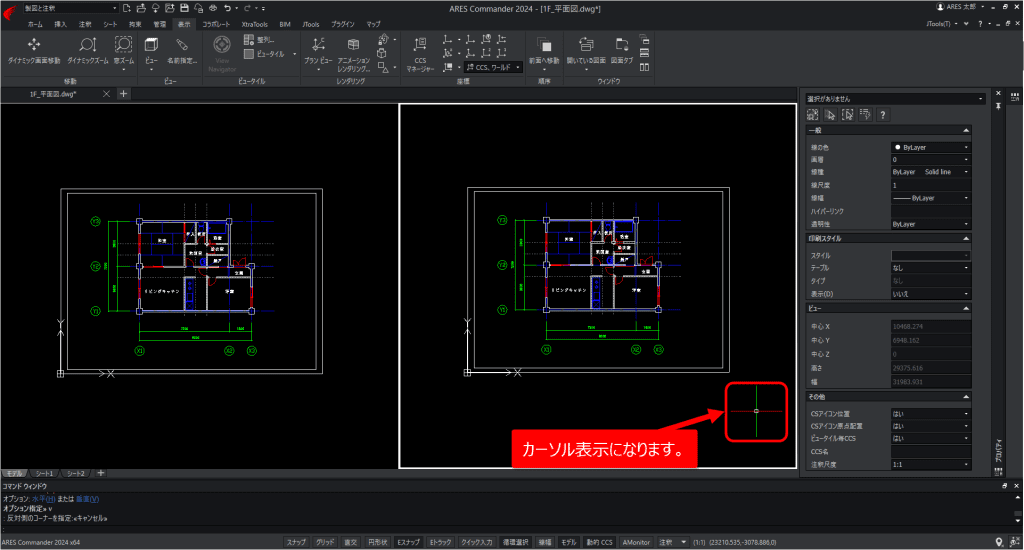

※[現在のビュー(アクティブなビュー)]になるとカーソル表示になります。

5.ビュータイル[-VIEWPORT]コマンドを実行します。
例として2分割「水平」を指定します。
※メニュー表示の場合は 手順 7、リボン表示の場合は手順 8 へ進んでください。

コマンドの実行方法
リボン

メニュー

6.コマンドウィンドウに「オプション指定」と表示されるので表示させたい分割数の値を
入力しEnter を押します。
例として、「2」と入力します。

7.コマンドウィンドウに「オプション:水平(H)または垂直(V)」と表示されるので、表示させたいビューを指定し Enter を押します。
例として「水平(H)」の「H」と入力します。

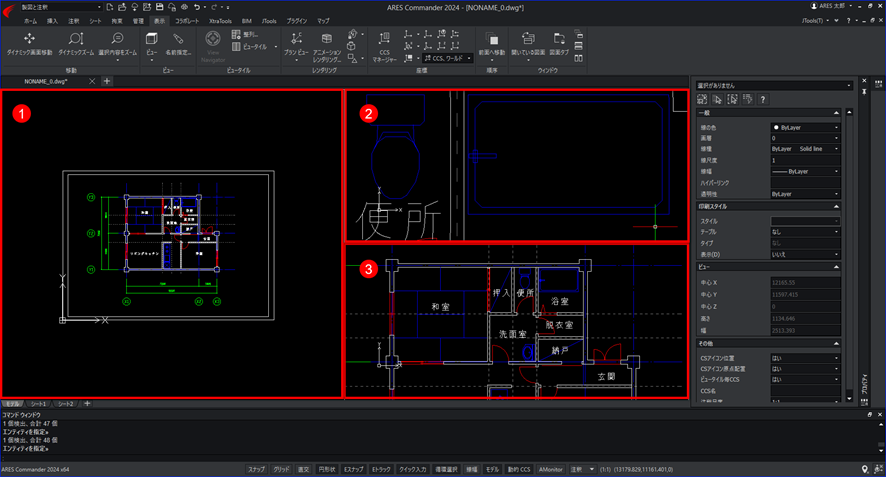

「水平」に分割表示できました。

8.ビューをアクティブにして表示サイズを調整します。



元に戻す場合は、ビュータイル[-VIEWPORT]コマンドを実行し「単一ビュータイル」を指定します。
※コマンドを直接入力した場合は、手順 2 へ進んでください。

コマンドの実行方法
リボン

メニュー

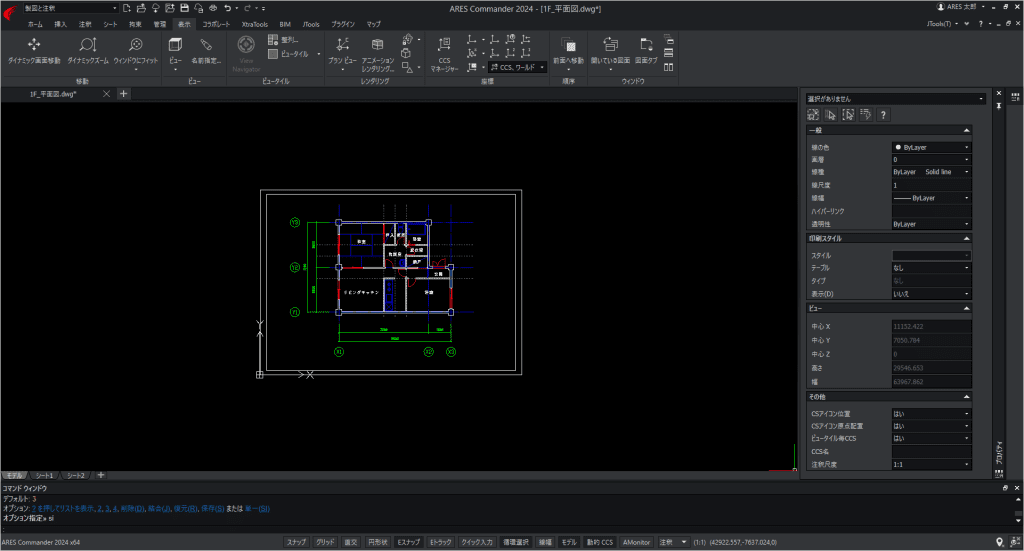

2.コマンドウィンドウに「オプション指定」と表示されるので、「単一(SI)」の「SI」(エスアイ)と入力し Enter を押します。

変更できました。



関連 FAQ:[モデル]画面が分割されて表示される







検索キーワード
ビュータイル –VIEWPORT モデル 表示 分割 単一ビュータイル

短縮URL: https://jp-help.graebert.com/?p=27373
