印刷［PRINT］コマンドの［印刷］ダイアログで、［範囲］の設定の違いが知りたいです。

［シート］からの印刷：

　

［モデル］からの印刷：

　

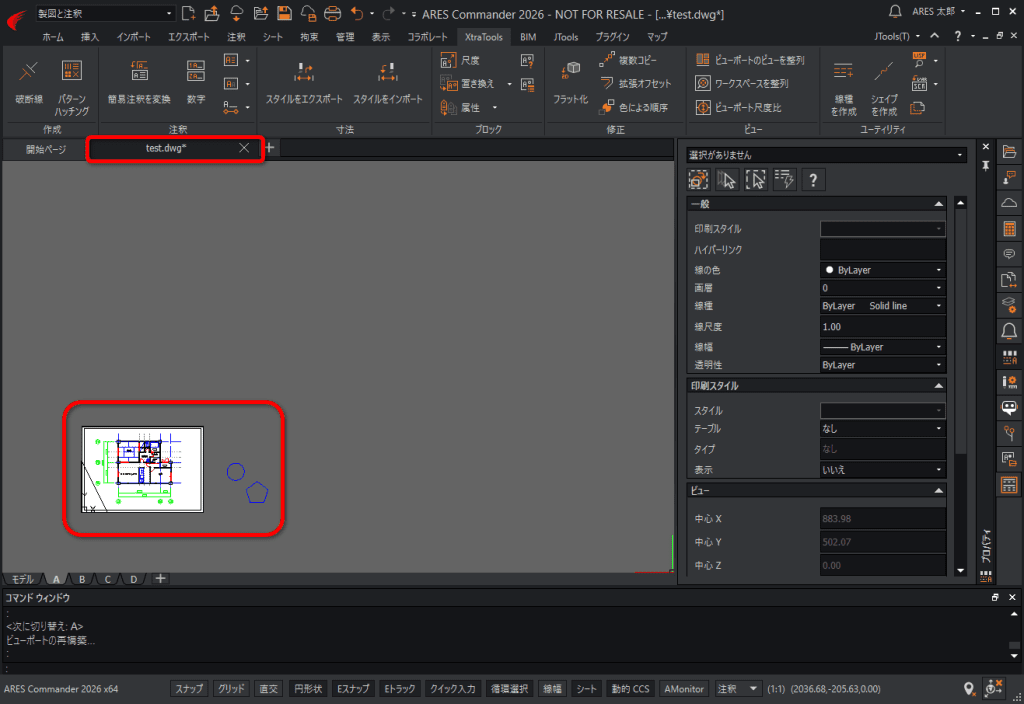

例として、下記のようなレイアウトを使用します。（シート外にもエンティティがあります。）

　

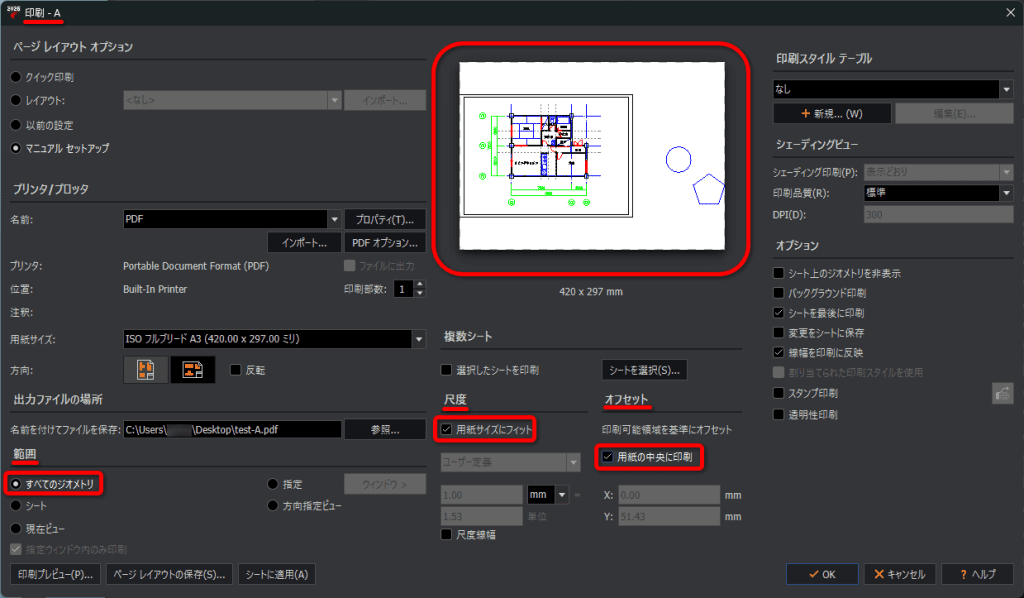

①すべてのジオメトリ：

すべての表示エンティティの境界によって定義される範囲を印刷します。
※例の場合は、「用紙サイズにフィット」「用紙の中央に印刷」にチェックが入っています。

　

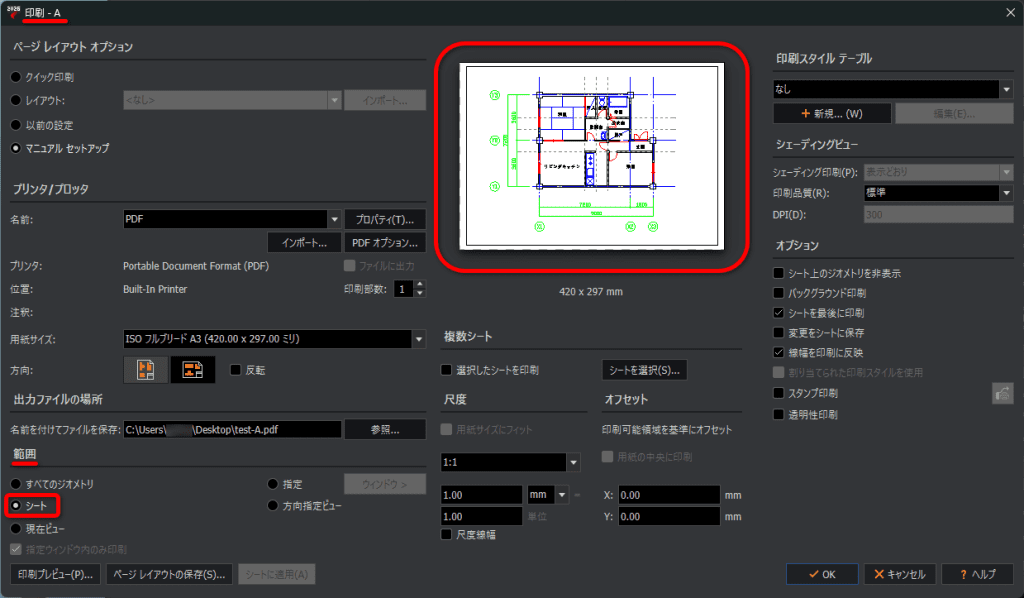

②「シート」：

指定した用紙サイズの印刷可能領域が印刷範囲になります。

　

※用紙にマージン（余白）がある場合には、余白を除く点線の内側が印刷の範囲となります。

　

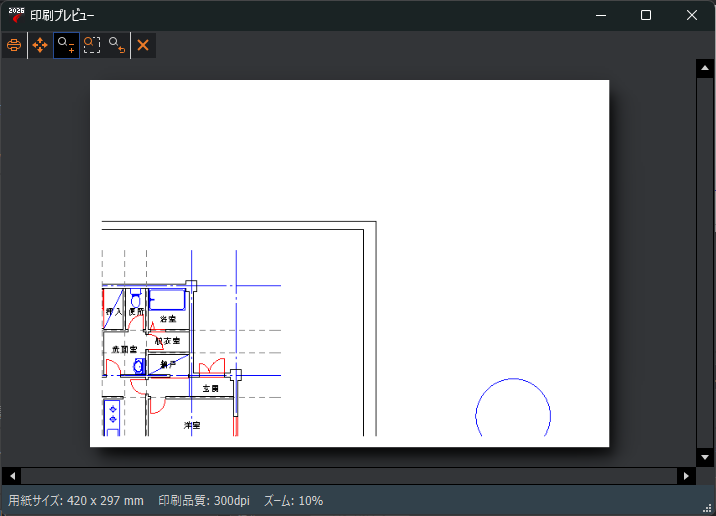

③現在ビュー：

画面で表示されているとおりに図面を印刷します。

※例の場合は、［用紙サイズにフィット］を有効にしています。

　

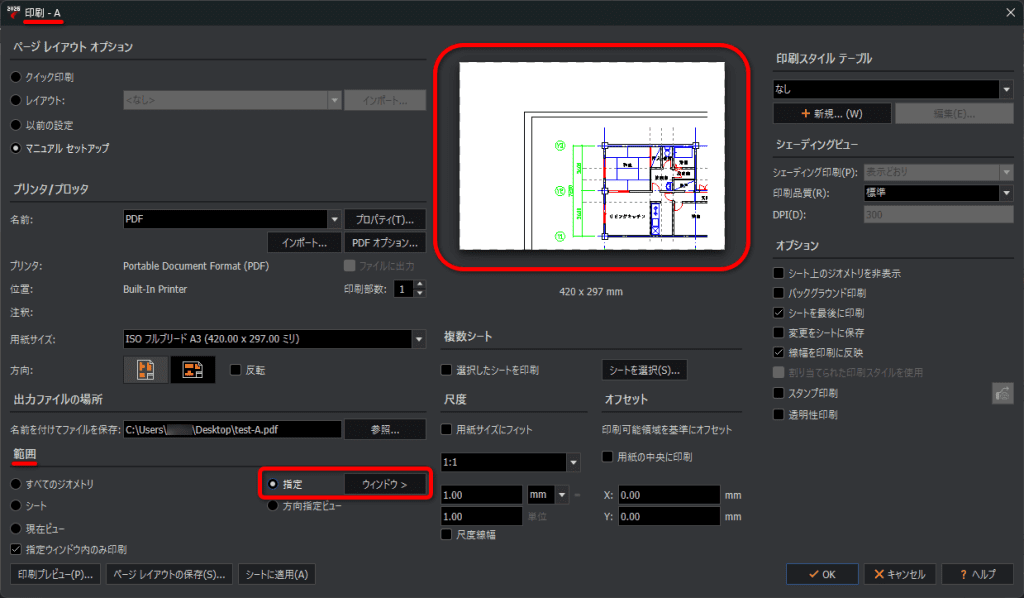

④指定：

［ウィンドウ］をクリックして、グラフィックス領域で対角線上の 2 点を指定して印刷境界を指定します。

　

⑤方向指定ビュー

　

選択したビューを印刷します。
※このオプションが使用できるのは、図面に方向指定ビューが存在する場合のみです。

方向指定ビューの保存方法：

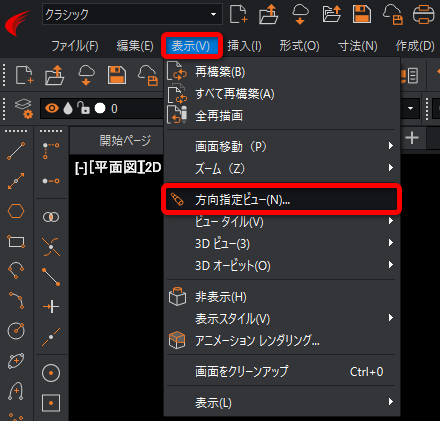

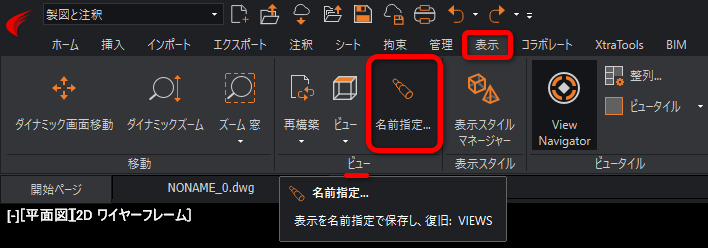

1.VIEWS コマンドを実行します。

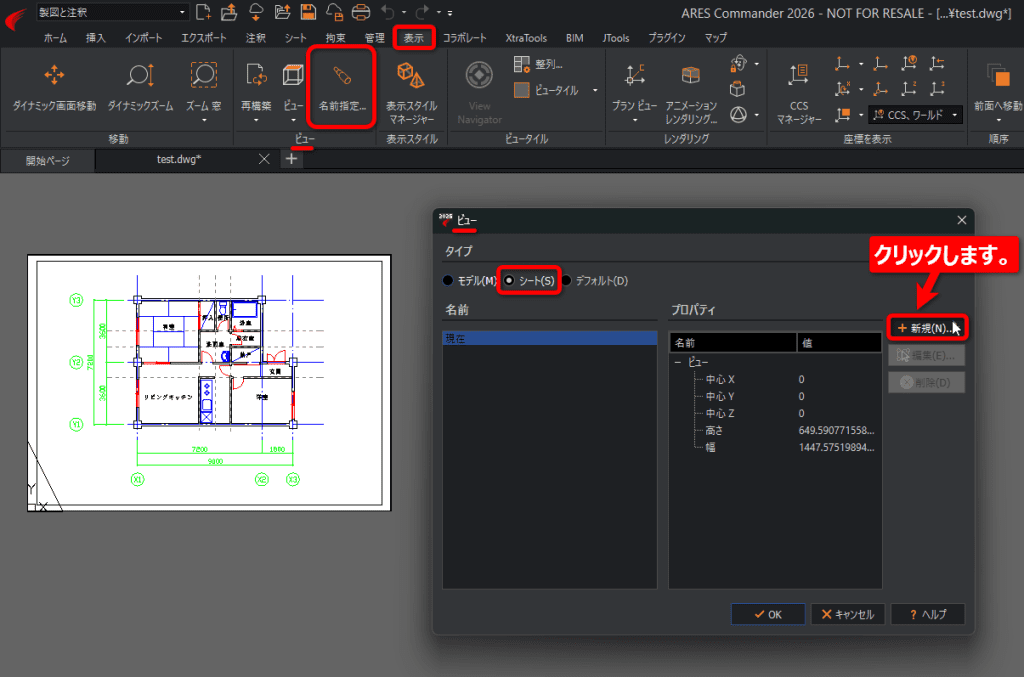

2. [ビュー］ダイアログの［新規］ボタンをクリックします。

3.ビューに任意の名前を付けて［グラフィックス領域内で指定］ボタンで境界を指定します。

test_1:

test_2：

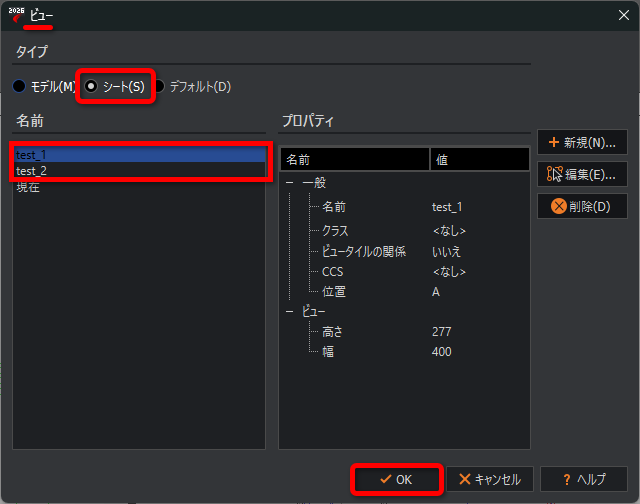

4.ビューの名前が追加されたのを確認し［OK］ボタンをクリックします。

　

※上記設定を行っておくことで、印刷ダイアログで登録したビューが呼び出せるようになります。

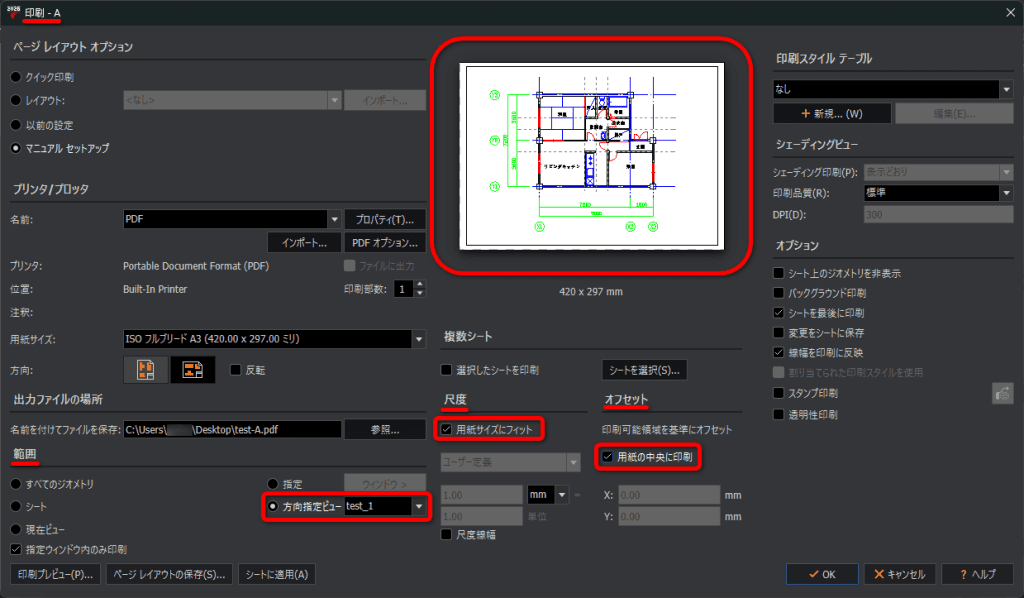

［test_1］：

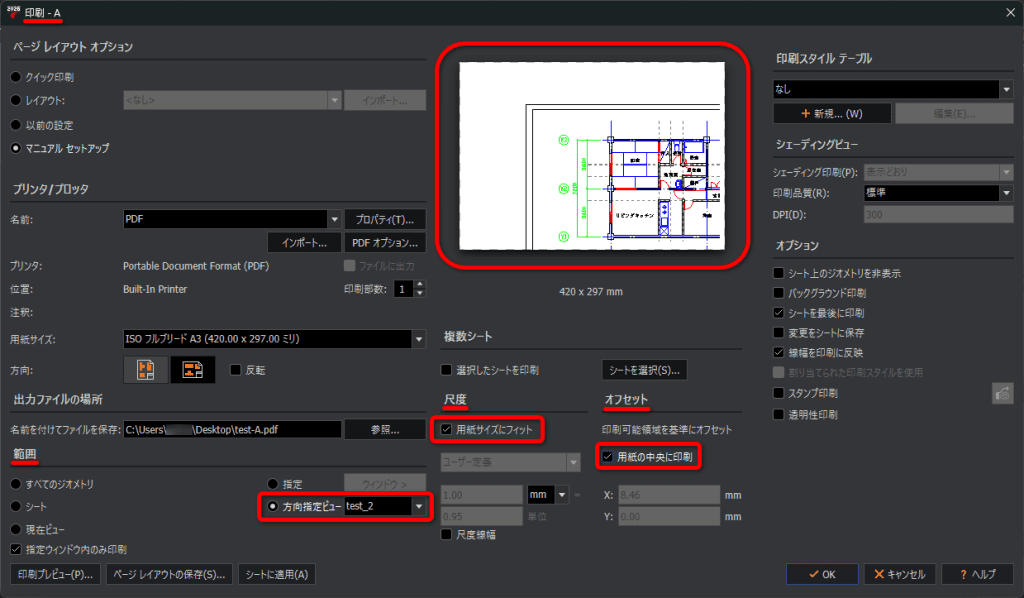

［test_2］：

※印刷ダイアログでの設定「用紙の中央に印刷」はお好みでご使用ください。

　

⑥図面境界
※［モデル］からの印刷のみ設定できます。

　

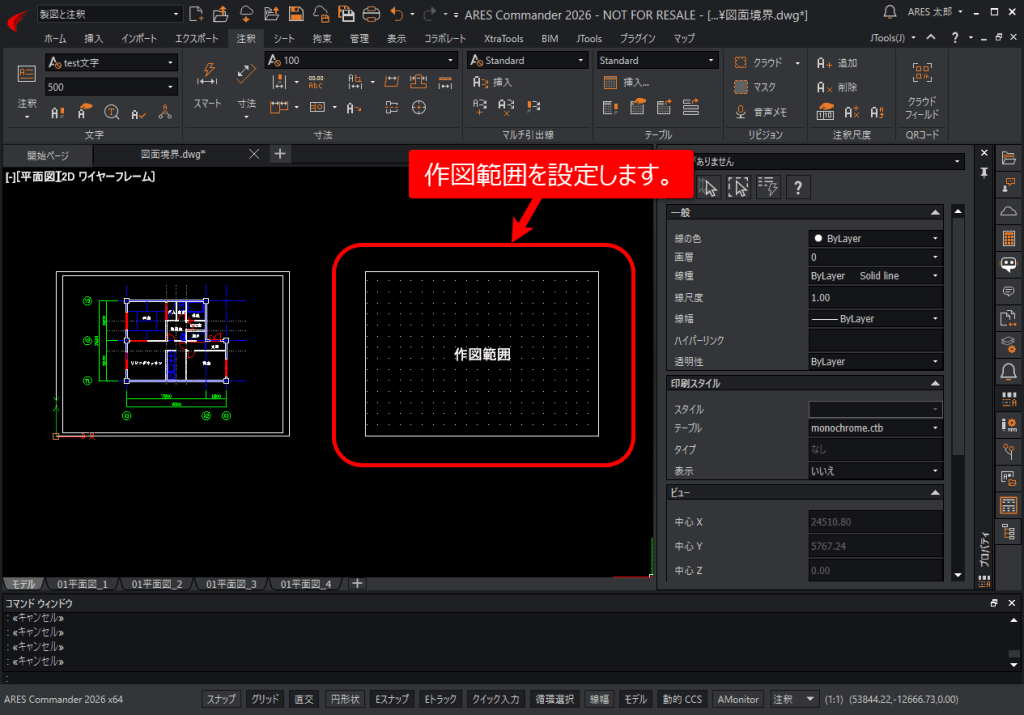

［DRAWINGBOUNDS（LIMITS）］コマンドで指定した作図範囲を印刷範囲に指定できます。
関連 FAQ：［DRAWINGBOUNDS（LIMITS）］コマンドを実行して、作図範囲を指定する方法

　

作図範囲を印刷範囲に指定できます。
