［寸法スタイル］から［文字スタイル］を変更したが設定が反映されない寸法エンティティがあります。
どうしてでしょうか？

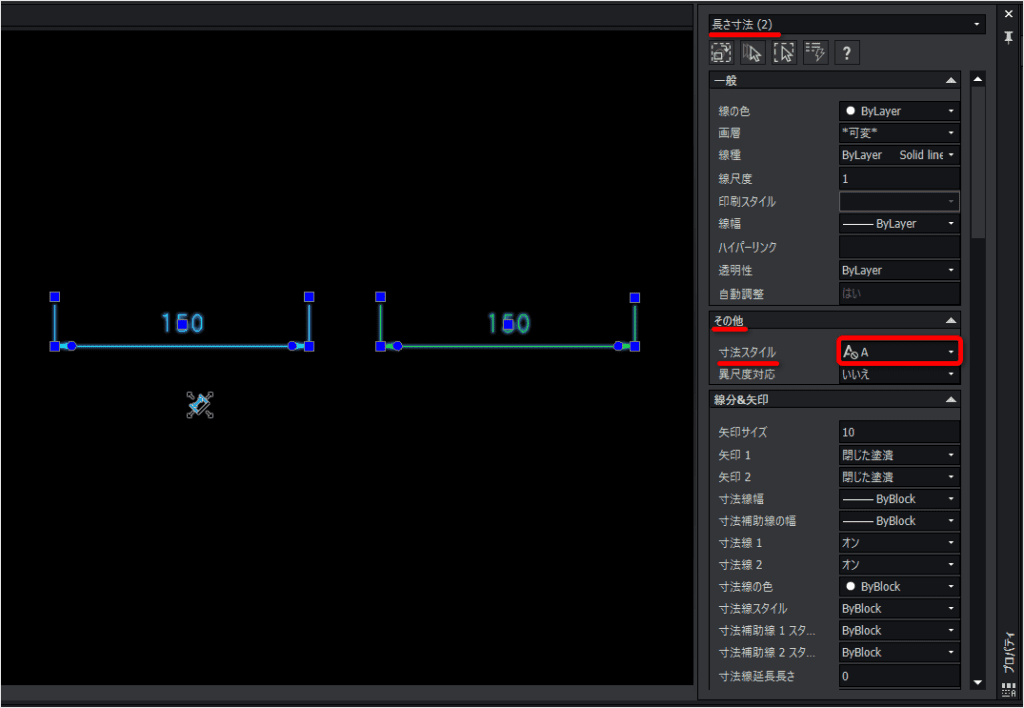

寸法エンティティは、同じ［寸法スタイル］になっています。
一度［寸法スタイル］の［文字スタイル］を［プロパティ］パレットなどで個別に変更すると、設定が切り離されてしまい、スタイルを変更しても設定が反映されません。
変更していない場合は［寸法スタイル］で設定した［文字スタイル］の変更が反映されます。
※一度変更してしまうと、元の［文字スタイル］に戻しても反映されません。
例として同じ［寸法スタイル］の「A」の寸法エンティティの［文字スタイル］を、［プロパティ］パレットで「Standard」から「 test_文字」に変更し、再度「Standard」に戻してから［寸法スタイル］で［文字スタイル］を変更します。
1.［プロパティ］パレットを表示します。
2.寸法エンティティをクリックします。

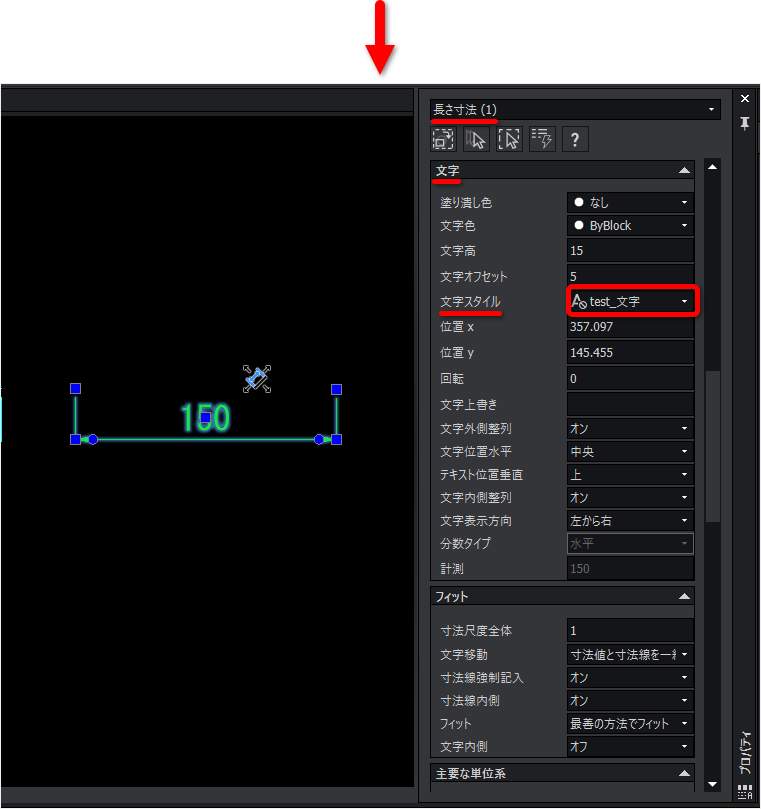

3.［プロパティ］パレットで［文字スタイル］を変更します。

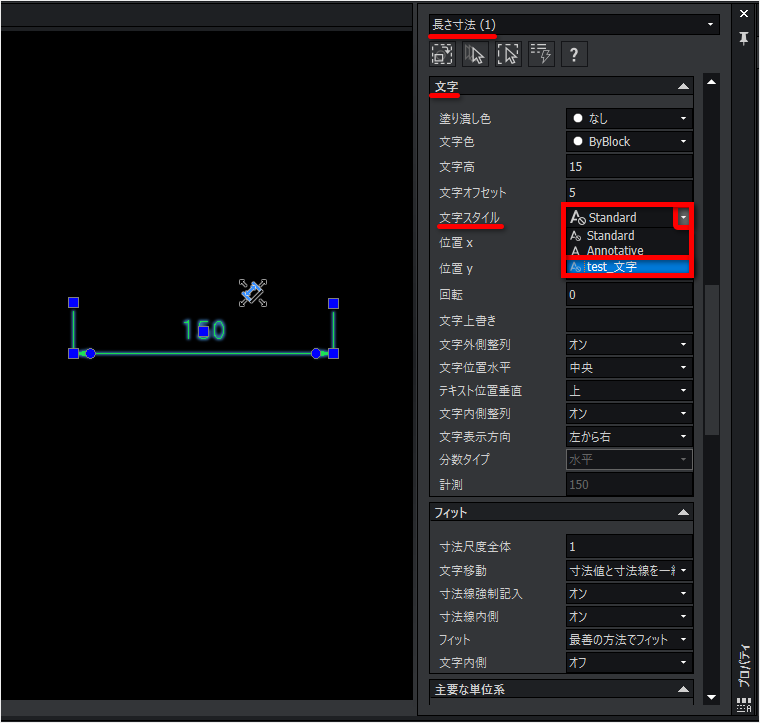

例として「Standard」から「test_文字」に変更します。

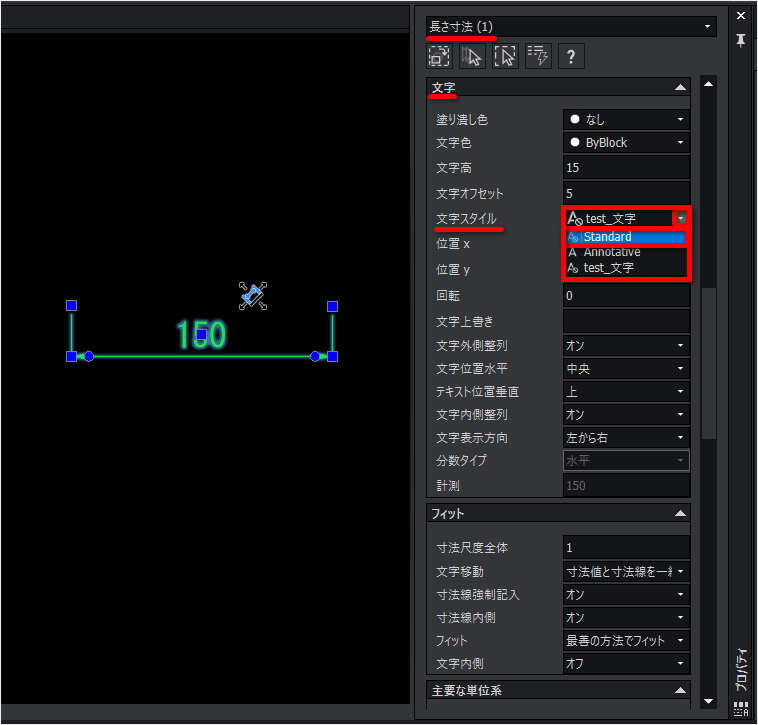

4.再度、［文字スタイル］を「test_文字」から「Standard」に変更します。

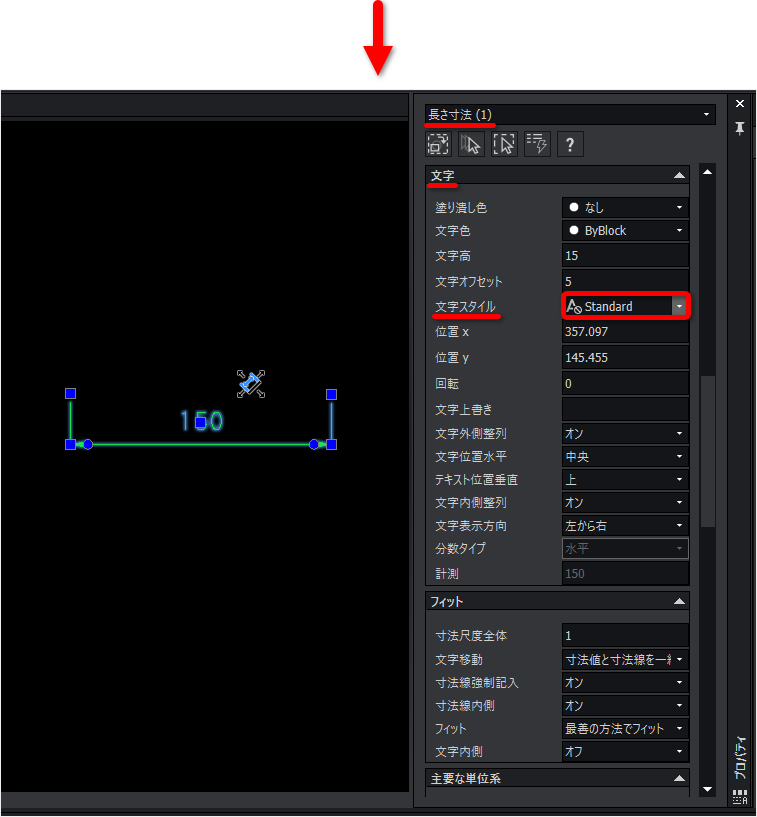

元の設定に戻りました。
5.寸法スタイル［DIMENSIONSTYLE］コマンドを実行します。
メニュー
6.［寸法スタイル］ダイアログが表示されるので、変更する［寸法スタイル］を選択します。
例として「A」を選択します。

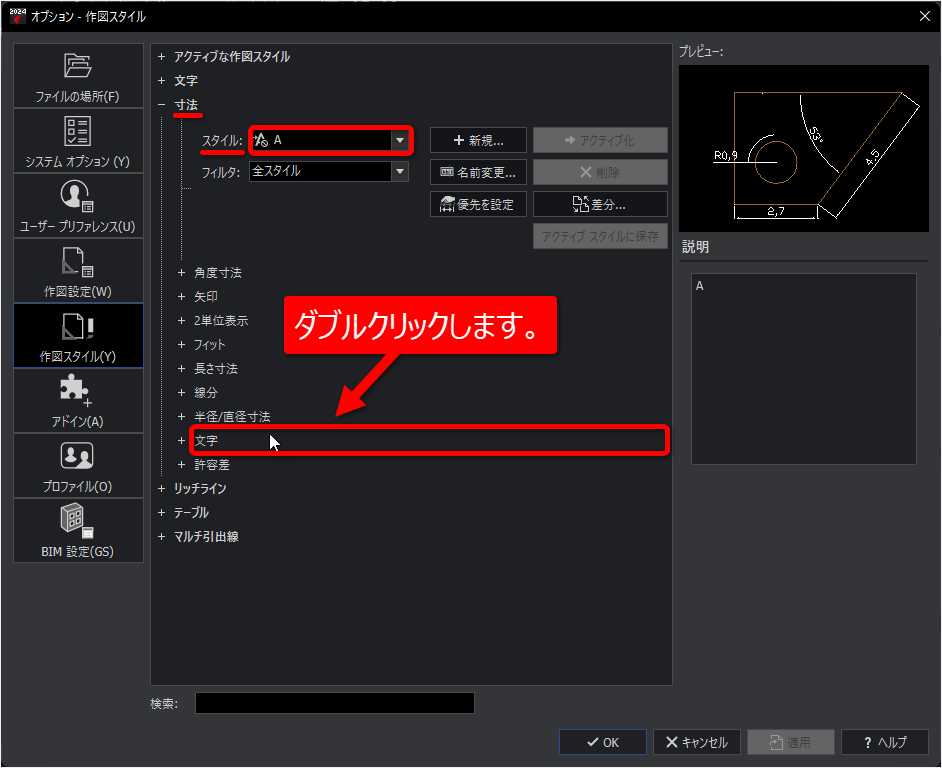

7.［文字］をダブルクリックします。
8.［文字設定］をダブルクリックします。
9.［スタイル］を変更します。
例として「test_文字」に変更します。
10.［適用］ボタンをクリックしてから［OK］ボタンをクリックします。
変更していない寸法エンティティのみ反映されます。
※反映されない寸法エンティティの［文字スタイル］を反映させるには、一度別の［寸法スタイル］に変更してから再度変更したい［寸法スタイル］に変更するか、スマート選択［SMARTSELECT］コマンドで、反映されないすべての寸法エンティティを選択してから［プロパティ］パレットで変更してください。
【［寸法スタイル］を変更する場合】
1.反映されない寸法エンティティをクリックします。
2.［プロパティ］パレットの［寸法スタイル］を一度別のスタイルに変更します。
例として「B」を選択します。
3［プロパティ］パレットで、元の反映させたい［寸法スタイル］を選択します。
例として「A」を選択します。
変更した「寸法スタイル］が反映されました。
【スマート選択［SMARTSELECT］コマンドで変更する場合】
関連 FAQ：図面の中で決まった条件のエンティティだけを選択したい
コマンド：
［プロパティ］パレット：
［スマート選択］ダイアログが表示されるので、「文字スタイル」の「＝等しい」を選択します。
対象のエンティティが選択されるので、［プロパティ］パレットで反映させたい［文字スタイル］に変更します。
例として「test_文字」に変更します。

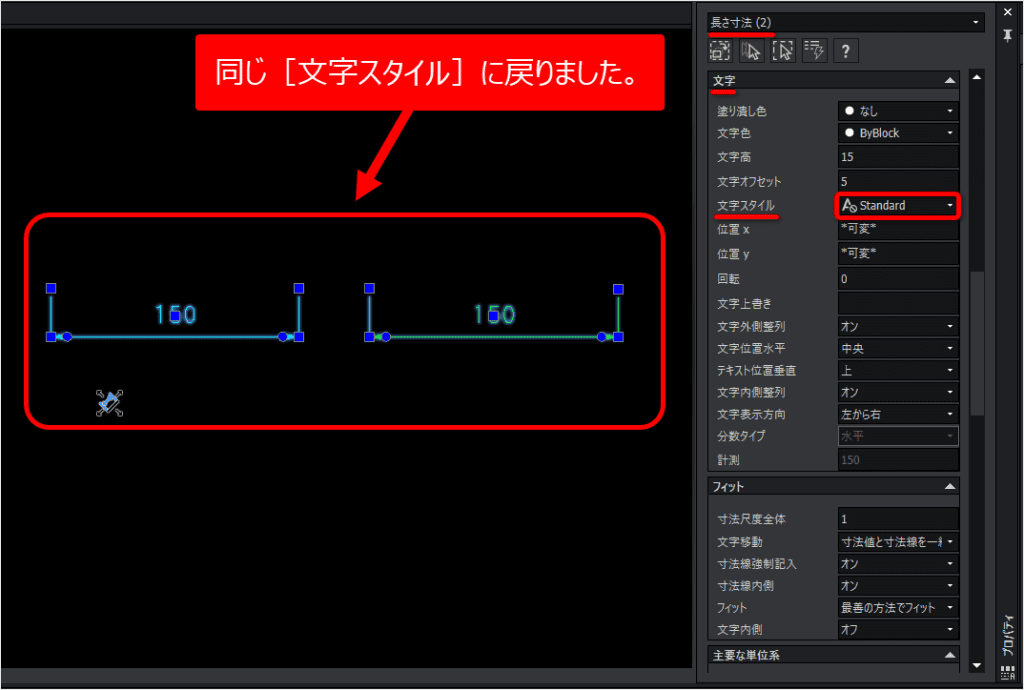

同じ［文字スタイル］に変更できました。
関連 FAQ：
・プロパティを変更した寸法から新規寸法スタイルを作成する方法
