［寸法スタイル］の設定方法を教えてください。

　

下記図が［寸法］の構成となります。

［オフセット］

関連FAQ:
・寸法スタイルを表示する方法
・既存の寸法スタイルを適用して新規の寸法スタイルを作成する方法

【線分の設定】

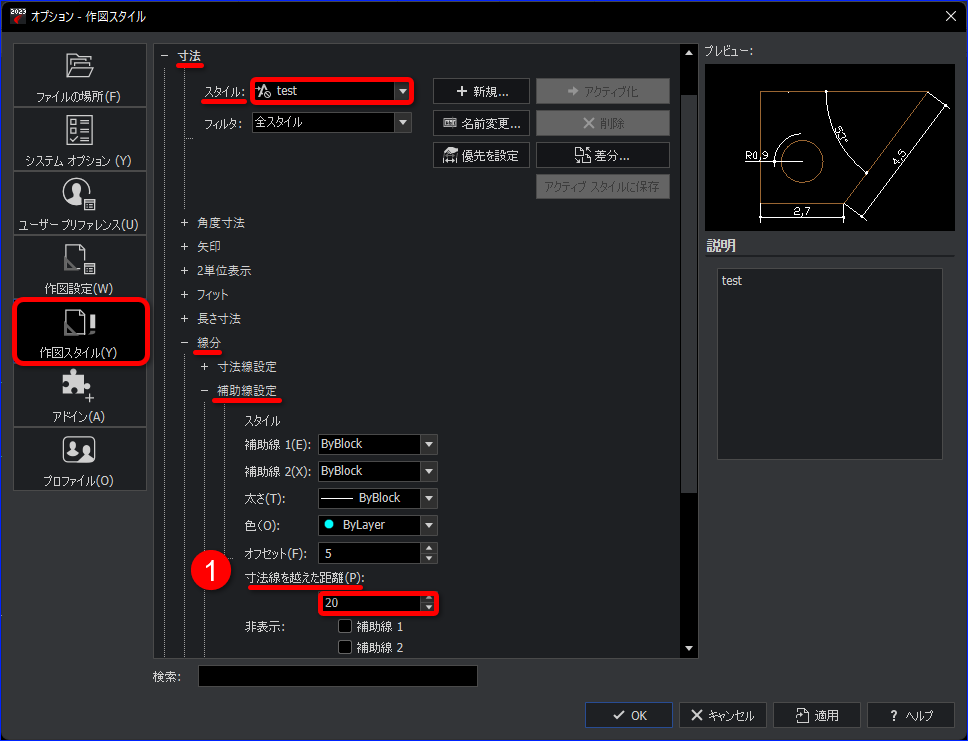

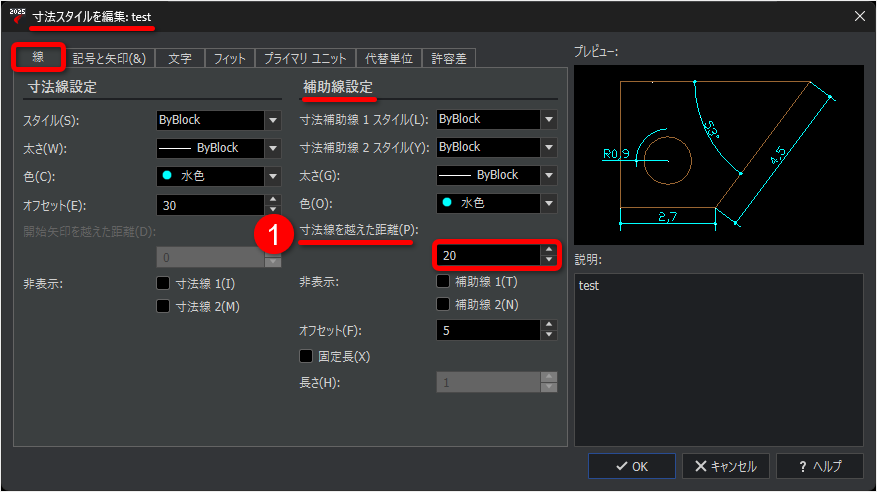

①［寸法線を越えた距離］　

　

［寸法スタイルマネージャー］：
［線］タブ＞［補助線設定］＞「寸法線を超えた距離」

［オプション］：
［寸法］＞［線分］＞［補助線設定］＞［寸法線を越えた距離］

　

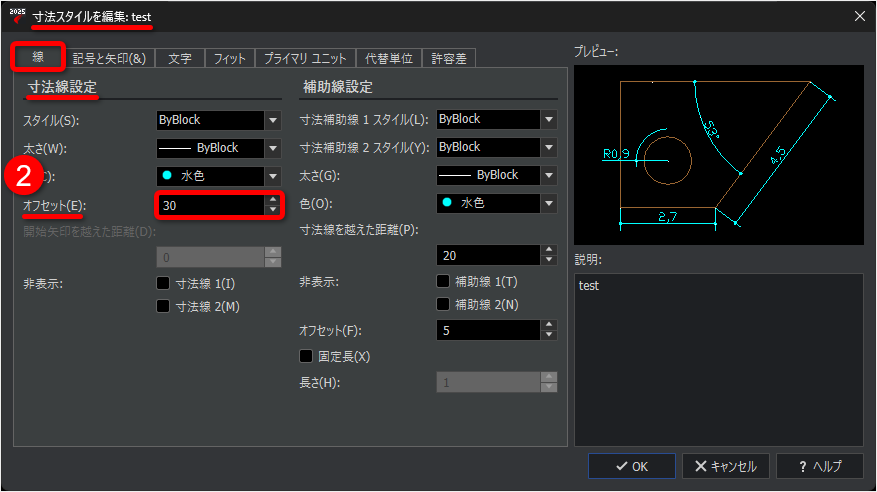

②［寸法線：オフセット］

　

［寸法スタイルマネージャー］：
［線］タブ＞［寸法線設定］＞「オフセット」

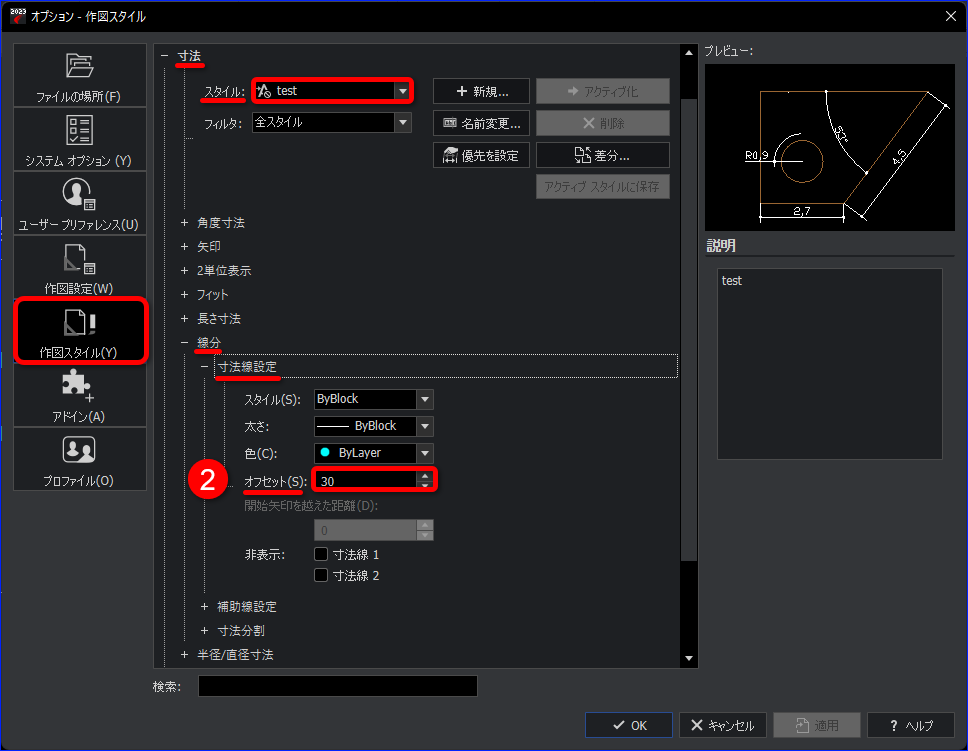

［オプション］：
［寸法］＞［線分］＞［寸法線設定］＞［オフセット］

　

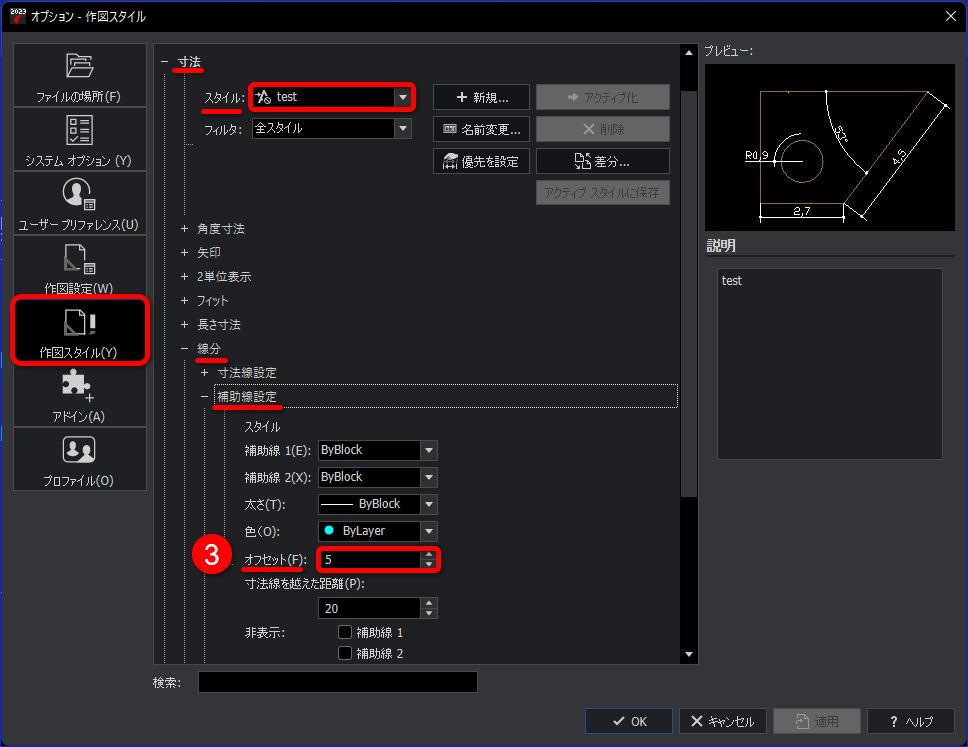

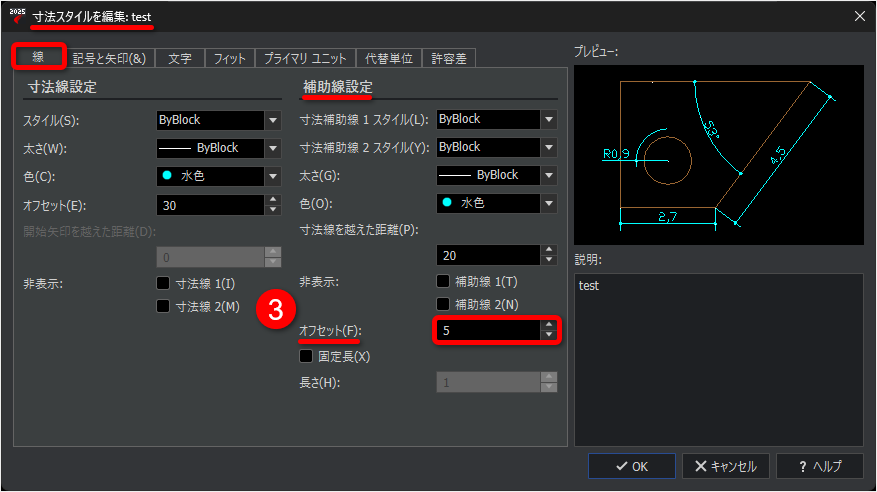

③［補助線：オフセット］

　

［寸法スタイルマネージャー］：
［線］＞［補助線設定］＞「オフセット」

［オプション］：
［寸法］＞［線分］＞［補助線設定］＞［オフセット］

　

【文字の設定】

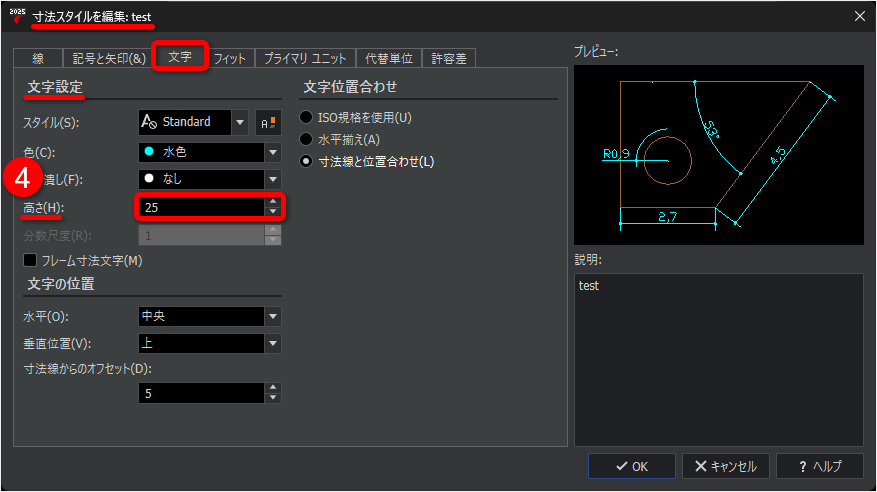

④［文字設定：高さ］

　

［寸法スタイルマネージャー］：
［文字］タブ＞［文字設定］＞「高さ」

［オプション］：
［寸法］＞［文字］＞［文字設定］＞［高さ］

　

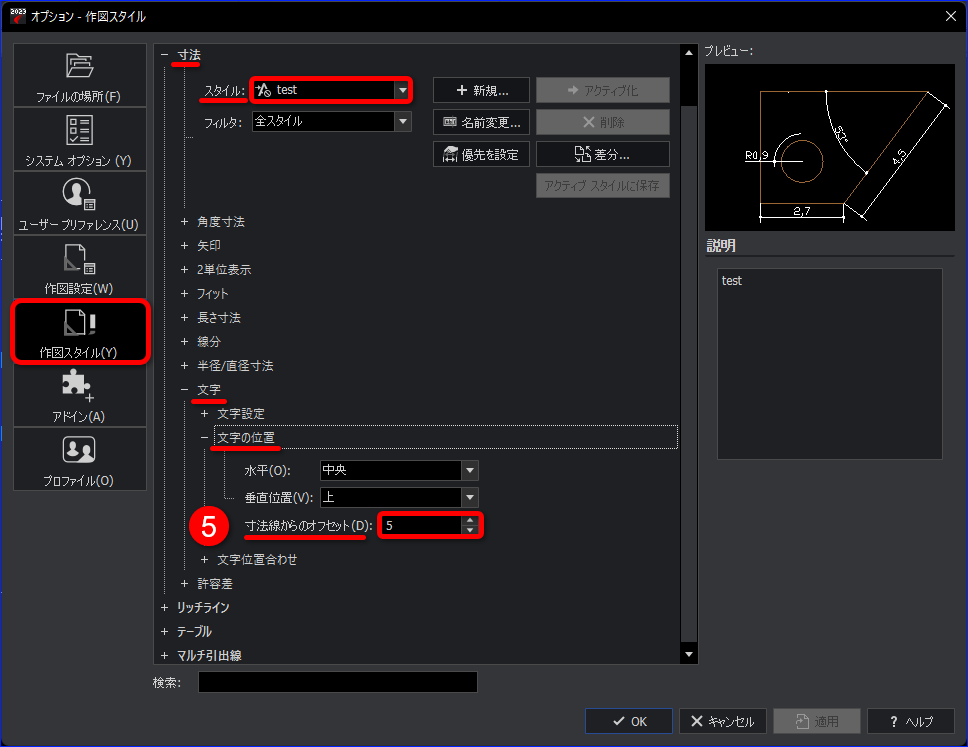

⑤［寸法線からのオフセット］

　

［寸法スタイルマネージャー］：
［文字］タブ＞［文字の位置］＞「寸法線からのオフセット」

［オプション］：
［寸法］＞［文字］＞［文字位置］＞［寸法線からのオフセット］

　

【文字位置設定】

［文字と矢印のスペースがない時に「寸法値」を補助線の内側に設定する場合］
※デフォルトでは［自動］に設定されています。

　

［寸法スタイルマネージャー］：
［フィット］タブ＞［ジオメトリ］＞「寸法補助線間の文字を保持」

［オプション］：
［寸法］＞［フィット］＞［ジオメトリ］＞［補助線の内容に寸法文字を保持］

※矢印を反転する場合は、［寸法］をクリックして［矢印］の四角いグリップにカーソルを合わせ［矢印反転］をクリックします。

Esc キーを押します。

　

【作成後の寸法値の移動方法設定】

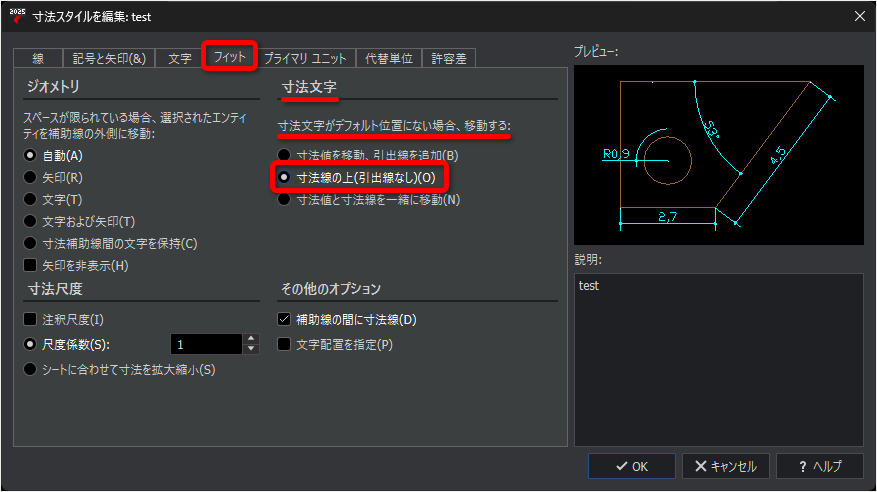

［寸法値のみ移動する場合］

　

［寸法スタイルマネージャー］：
［フィット］タブ＞［寸法文字］＞「寸法線の上（引出線なし）」

［オプション］：
［寸法］＞［フィット］＞［寸法文字］＞「寸法値を移動、引出線なし」

　

［引出線を追加して移動］

　

［スタイルマネージャー］：
［フィット］タブ＞［寸法文字］＞「寸法線を移動、引出線を追加」

［オプション］：
［寸法］＞［フィット］＞［寸法文字］＞「寸法値を移動、引出線を追加」

　

［寸法値と寸法線を一緒に移動］

　

［寸法スタイルマネージャー］：
［フィット］タブ＞［寸法文字］＞「寸法値と寸法線を一緒に移動」

［オプション］：
［寸法］＞［フィット］＞［寸法文字］＞「寸法値と寸法線を一緒に移動」

　

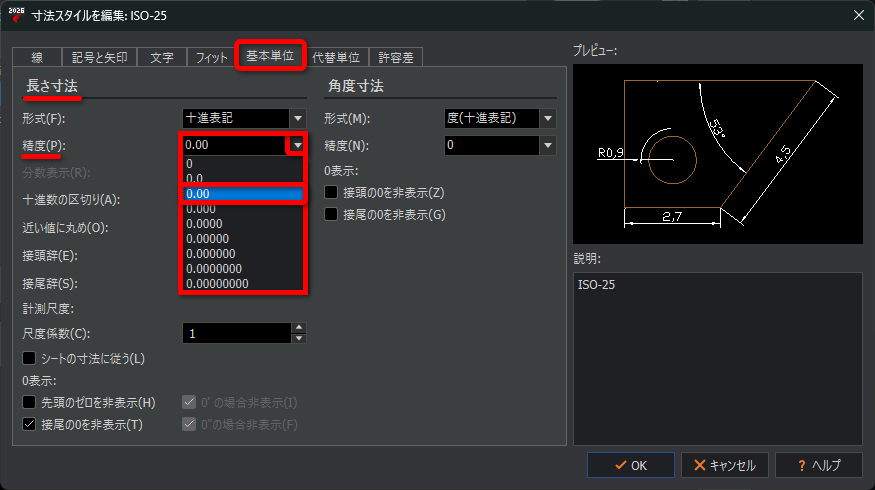

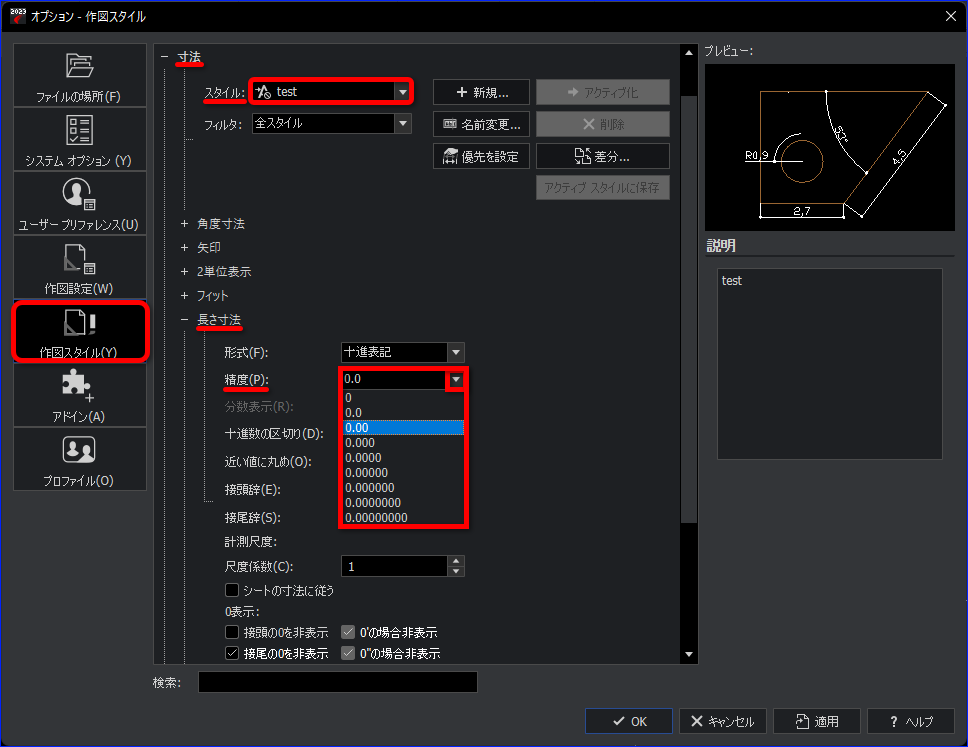

【寸法値の精度設定】

　

［寸法スタイルマネージャー］：
［プライマリユニット］タブ＞［長さ寸法］＞［精度］

ARES 2026 SP0以降～

［基本単位］タブ＞［長さ寸法］＞［精度］

［オプション］：
［寸法］＞［長さ寸法］＞［精度］

　
