[注釈]エンティティを[簡易注釈]エンティティに変更する方法

製品名
ARES Commander 2024/2025/2026/2027
ARES Standard 2024/2025/2026/2027
ARES Mechanical 2024/2025/2026/2027

[注釈]エンティティを[簡易注釈]エンティティに変更する方法が知りたいです。
操作方法を教えてください。



分解[EXPLODE]コマンドで変更できます。



1.分解[EXPLODE]コマンドを実行します。

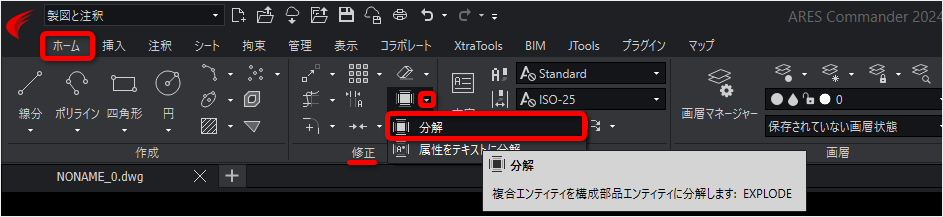

コマンドの実行方法
リボン

メニュー

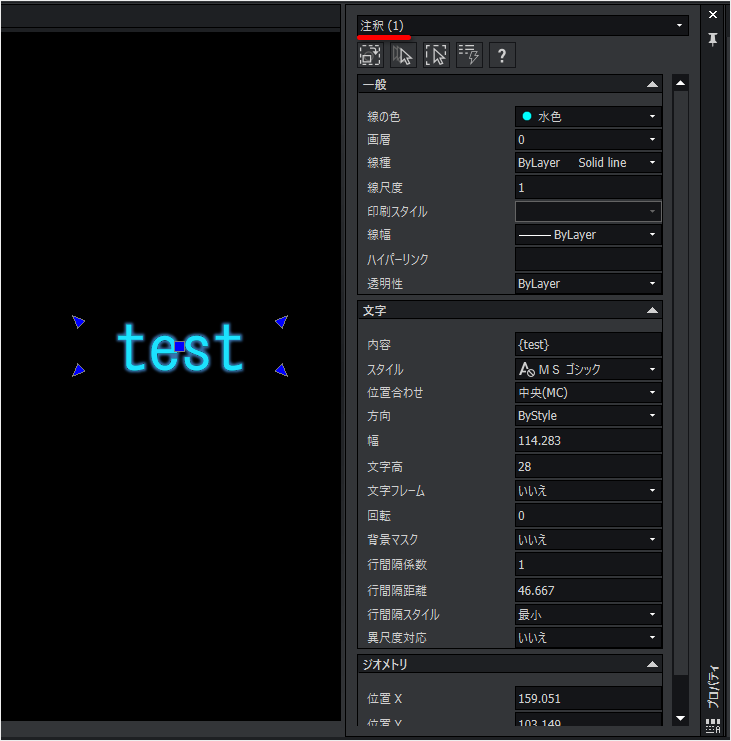

2.コマンドウィンドウに「エンティティを指定」と表示されるので、簡易注釈に変更したい注釈エンティティをクリックします。

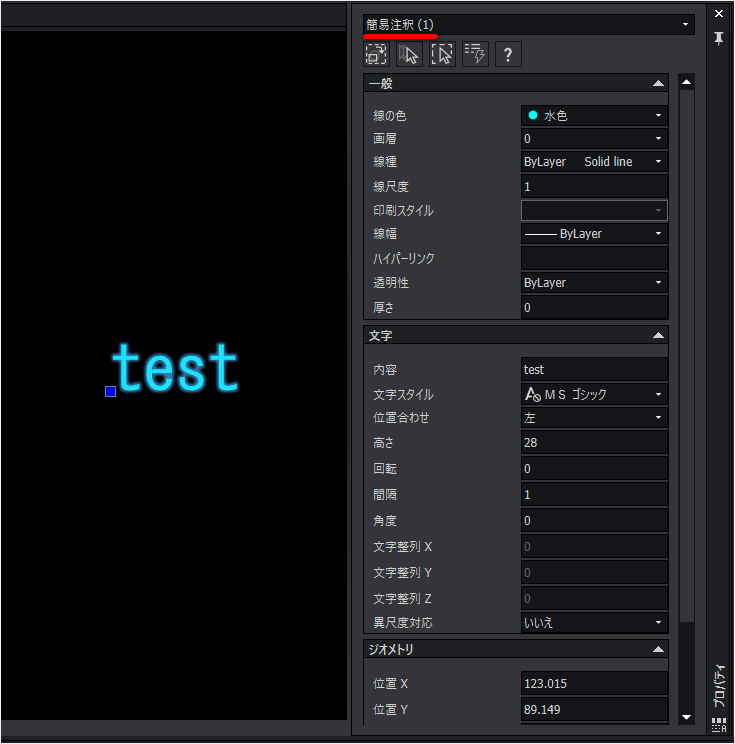

[簡易注釈]エンティティに変更できました。



関連 FAQ:
簡易注釈を注釈に変換したい



検索キーワード
注釈 簡易注釈 変更 分解 EXPLODE NOTE MTEXT SIMPLENOTE TEXT

短縮URL: https://jp-help.graebert.com/?p=33254
