[画層マネージャー]パレットの画層の順序を変更したい

製品名
ARES Commander 2024/2025/2026/2027
ARES Standard 2024/2025/2026/2027
ARES Mechanical 2024/2025/2026/2027

[画層マネージャー]パレットで画層の順序を変更したいです。



[画層マネージャー]パレットの並び順は、「数字」→「ローマ字」→「カタカナひらがな」の五十音順→「漢字」の五十音順といった順番で並びます。

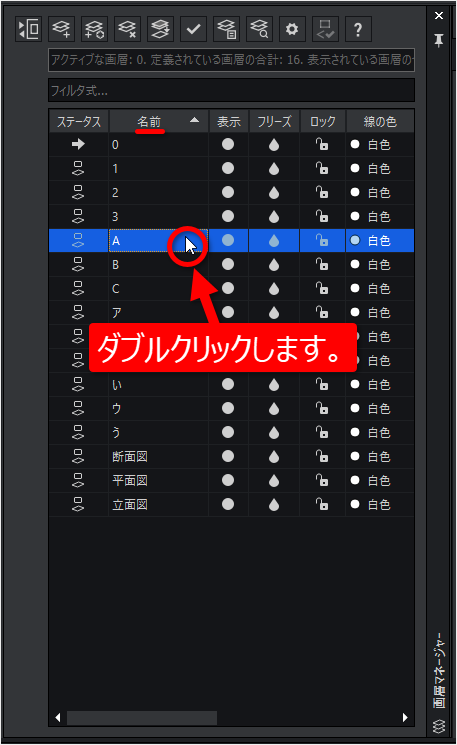

[名前]の項目をクリックすると下から順番に表示することが出来ます。
※クリックする毎に表示が入れ替わります。

「漢字」から「数字」の表示に切り替わります。



※特定の画層の表示順序を変えることは出来ませんが、画層の名前の前に記号や番号を付け、名前の並び替えで整理することが出来ます。

既存の画層名の前に数字などの優先される文字を挿入すると順序が入れ替わります。
例として画層名「A」の前に「0」+「-(ハイフン)」を挿入し「0-A」とします。

[名前]をクリックすると表示順序が入れ替わります。

画層名「0」の次の行に表示されました。

※画層名「0」は名前変更や削除はできません。



関連 FAQ:
画層マネージャーで特定の画層のみ表示したい
[画層マネージャー]にあるフィルタでの画層表示の違いを知りたい

検索キーワード
画層マネージャー 画層名 順番 表示順序  移動 並べかえ
