  6. /
  7. [DXF データ]で保存したい

[DXF データ]で保存したい

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

開いている[DWG データ]を[DXF データ]で保存したいです。
操作方法を教えてください。



名前を付けて保存[SAVEAS]コマンドや[EXPORTDXF(DXFOUT)]コマンドで保存できます。

下記手順で操作できます。
※例として[test」フォルダーの[1F_平面図.dwg]を[DXF データ]で保存します。



1.[EXPORTDXF(DXFOUT)]コマンドを実行、もしくは名前を付けて保存[SAVEAS]コマンドを実行します。

【[EXPORTDXF(DXFOUT)]コマンド】

【名前を付けて保存[SAVEAS]コマンド】

コマンド:

アプリケーションボタン:

[図面タブ]上で右クリック:

2.[名前を付けて保存]のダイアログが表示されるので、[ファイル名][保存先][ファイルの種類]を指定します。

※JW_CAD でサポートされている DXF バージョンは、 「R12」以前のバージョンまでとなります。
関連FAQ:Jw_cadで開くことが出来るdxfファイルに変換したい


3.[保存]ボタンをクリックしてダイアログを終了します。

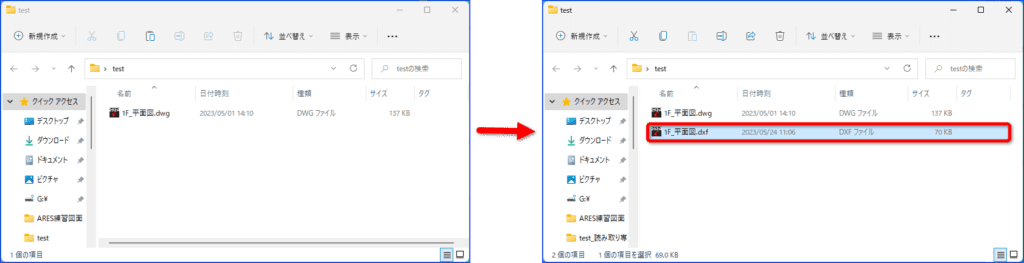

作成できました。

Windows のメモ帳などで、作成した DXF バージョンを確認すると[R12 ASCII]バージョンで保存できています。

関連FAQ:DWG データや DXF データの保存バージョンを確認する方法



検索キーワード
DXF 保存 名前を付けて保存 DXFOUT EXPORTDXF SAVEAS 保存バージョン 変更

短縮URL: https://jp-help.graebert.com/?p=20311
