多角形のビューポートを作成したい

製品名
ARES Commander 2018/2019/2020/2022/2023/2024/2025
ARES Standard 2018/2019/2020/2022/2023/2024/2025
ARES Mechanical 2022/2023/2024
:regional_indicator_q:

ビューポートの表の部分が重ならないようにするために、多角形のビューポートを作成したいのですが、どのようにすれば作成できますか。



:a:

多角形(ポリゴン)ビューポートの作成方法は、2種類あります。

  • 多角形のビューポートを作図する方法
  • 図形を作成してビューポートに変換する方法



多角形のビューポートを作図する方法

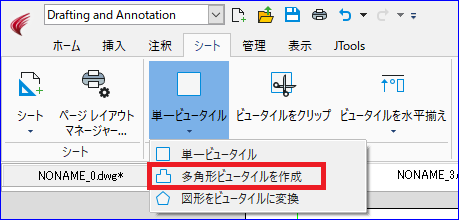

  1. [多角形ビュータイルを作成]を選択します。
    Classic表示の場合、メニューバー[表示]-[ビュータイル]-[多角形ビュータイルを作成]を選択します。
    リボン表示の場合、[シート]タブー[ビュータイル]パネルの中の[多角形ビュータイルを作成]を選択します。



  2. 任意の閉じた図形を作成します。

図形を作成してビューポートに変換する方法

  1. ポリラインや円など、閉じた一つの図形を作成します。

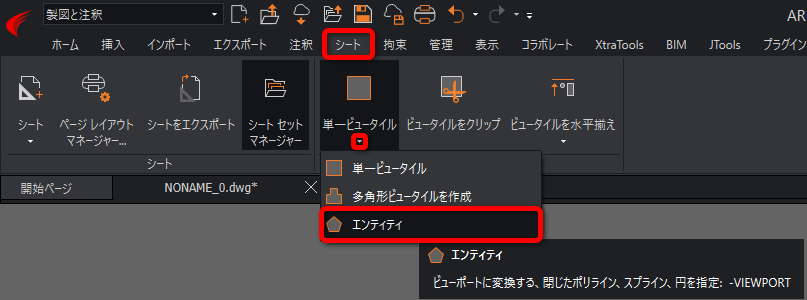

  2. [図形をビュータイルに変換]を選択します。
    Classic表示の場合、メニューバー[表示]-[ビュータイル]-[図形をビュータイルに変換]を選択します。
    リボン表示の場合、[シート]タブー[ビュータイル]パネルの中の[図形をビュータイルに変換]を選択します。
  3. 手順 1 で作成した図形をクリックします。



検索用キーワード
多角形 ビュータイル ビューポート -VPORTS
