既存ブロックを[カスタムブロック]に変更したい(ミラー機能を付加)

製品名
ARES Commander 2024/2025
ARES Mechanical 2024

既存ブロックを[カスタムブロック]に変更し、ミラー機能を追加したいです。
操作方法を教えてください。



下記手順で作成できます。
例として既存の「ドア」ブロックを[カスタムブロック]に変更します。

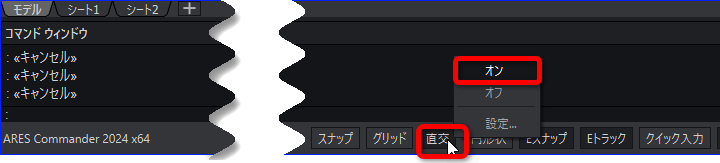

1.ステータスバーの[直交]を右クリックして[オン]にします。
※ミラー軸が垂直ではない場合は、[オフ]にしてください。

※または、左クリックする毎に[オン]と[オフ]が切り替わります。

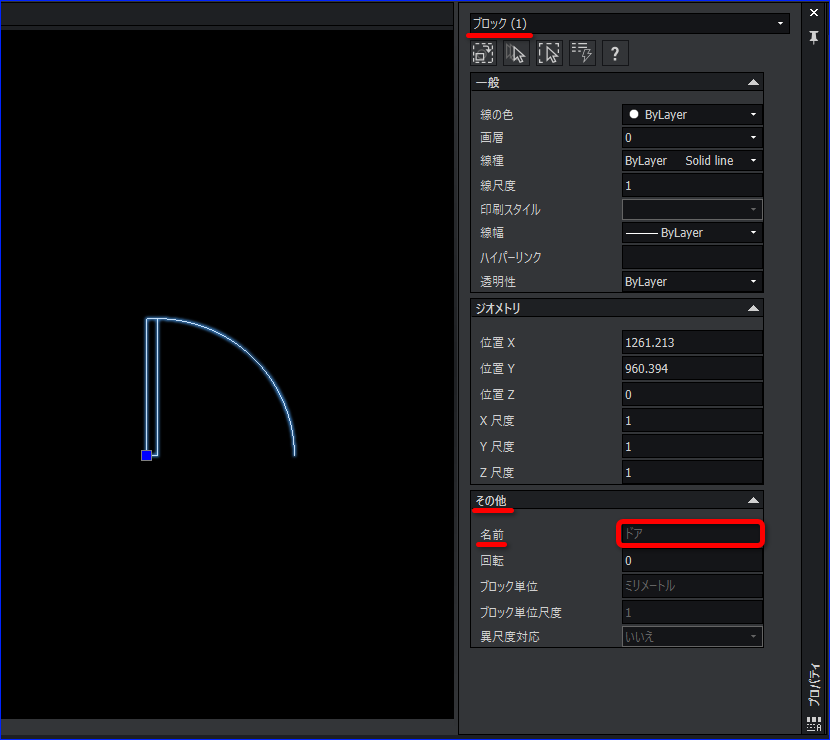

2.[カスタムブロック]に変更したい既存ブロックを選択しダブルクリックします。
例として「ドア」ブロックを選択します。

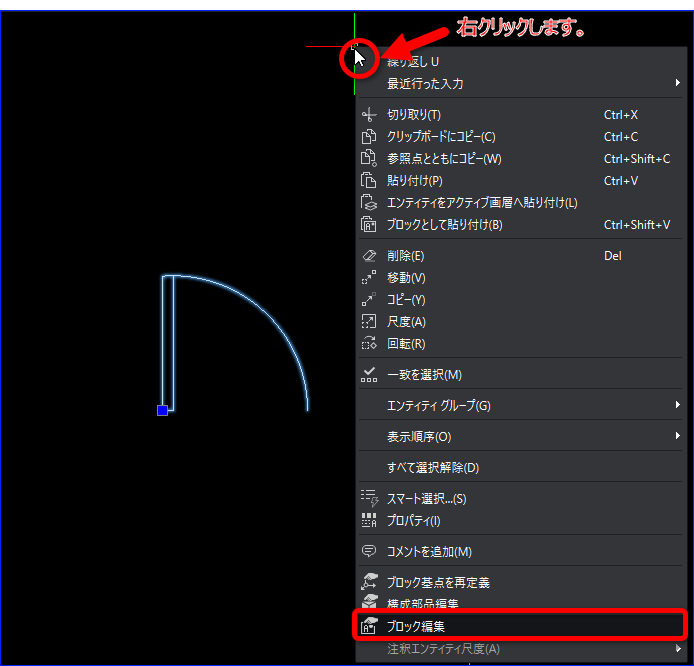

※または、ブロックを選択した後に右クリックし、メニューの[ブロック編集]をクリックします。

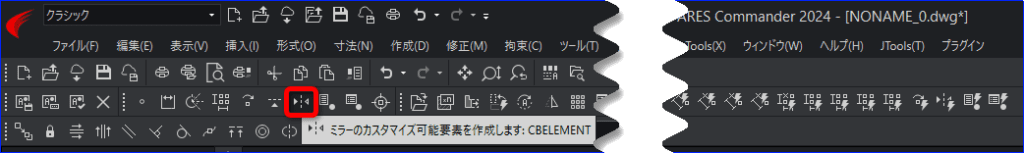

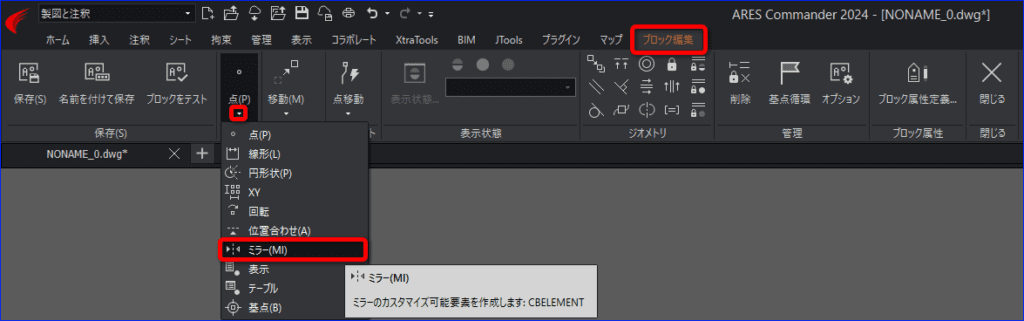

3.[ブロック編集]エディタが表示されるので、[要素]メニューの[ミラー]をクリックします。

コマンドの実行方法
リボン

メニュー

4.コマンドウィンドウに「ミラー軸の基点を指定」と表示されるので、反転する際に基準となる軸の基点を指定します。

2点間の中点を指定したいので、

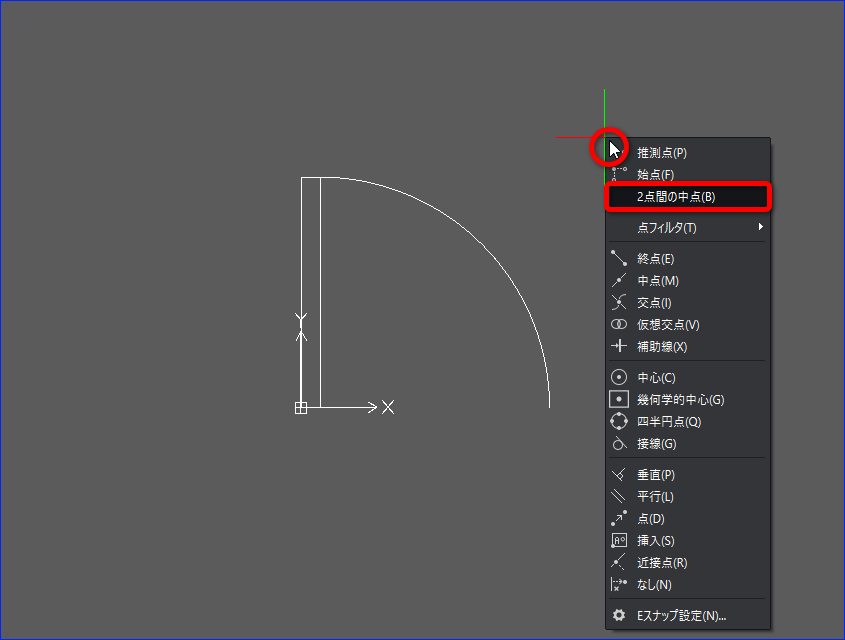

Shift キーを押しながら右クリックして、一時Eスナップの[2点間中点]をクリックします。

5.コマンドウィンドウに「midの1番目の点」と表示されるので、1番目の点をクリックします。

6.コマンドウィンドウに「midの2番目の点」と表示されるので、2番目の点をクリックします。

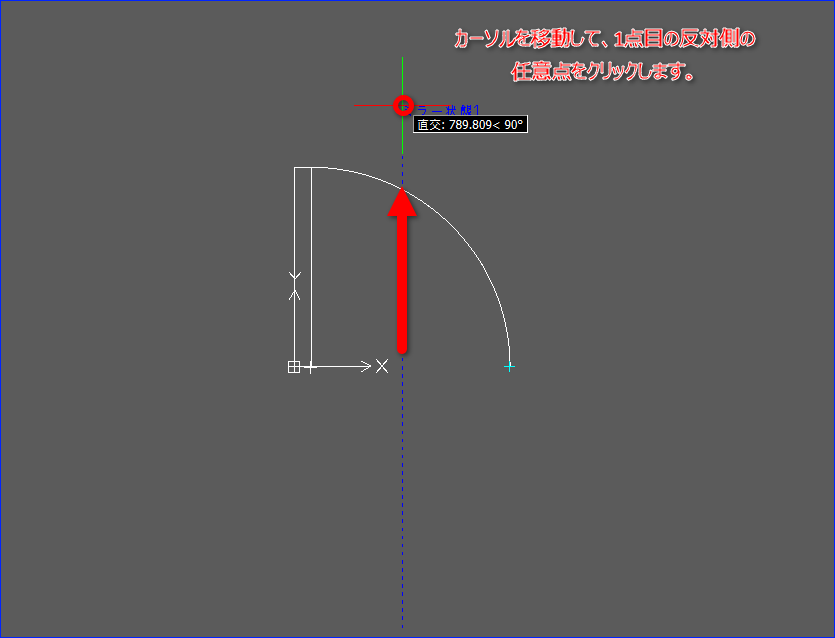

7.コマンドウィンドウに「ミラー軸の終点を指定」と表示されるので、ミラー軸の2点目をクリックします。

8.コマンドウィンドウに「ラベル位置を指定」と表示されるので、図形と重ならない任意点をクリックします。

9.コマンドウィンドウに「グリップ数を指定」と表示されるので、グリップの数を指定し Enter を押します。
例として「1」と入力します。

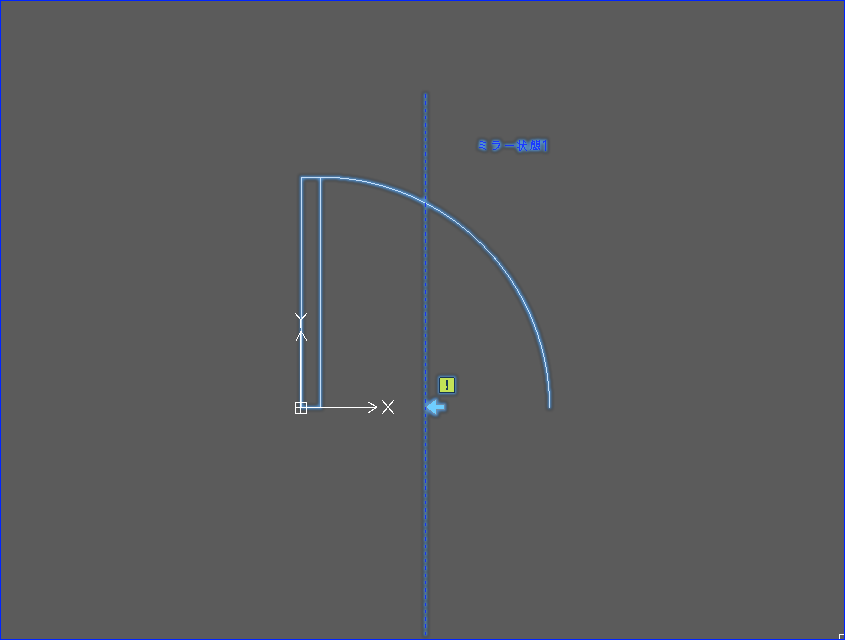

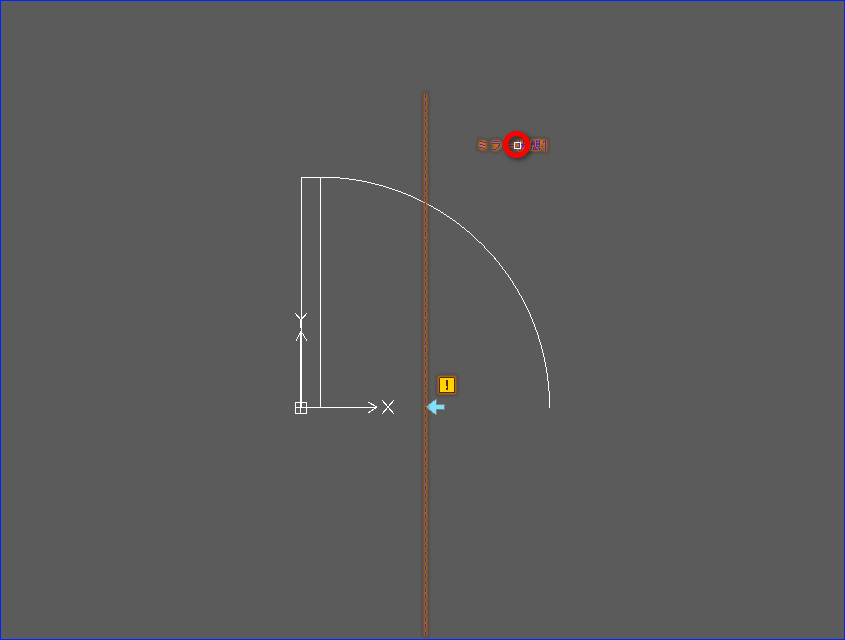

グリップが1つ表示されました。

※グリップ数は、作成後にエディタ上で要素をクリックし、プロパティから変更できます。

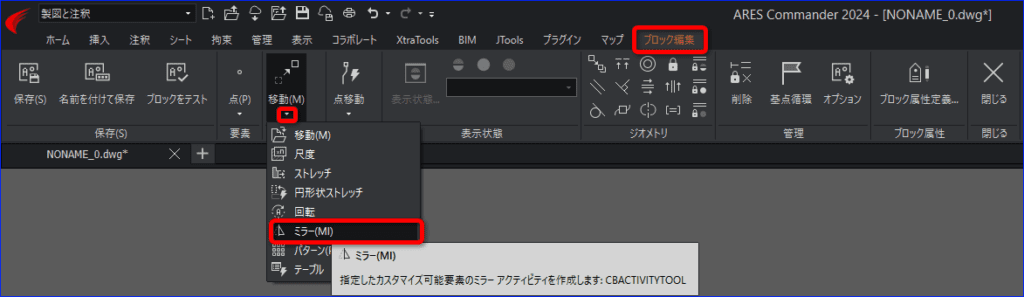

10.[アクティビティ]メニューの[ミラー]をクリックします。

コマンドの実行方法
リボン

メニュー

11.コマンドウィンドウに「要素を指定してください」と表示されるので、要素をクリックします。

12.コマンドウィンドウに「アクティビティの選択セットを指定」と表示されるので、全てのエンティティを選択し Enter を押します。

※[要素]と「[アクティビティ]が正常に指定されると、黄色い「!(エクスクラメーションマーク)」の表示が消え、指定した[アクティビティ]のアイコンが表示されます。

※保存前にカスタムブロックの動作を確認するには、ブロックをテスト[CBTESTBLOCK]コマンドを実行してください。
関連 FAQ:[カスタムブロック]を作成中、動作が思ったように設定できているかを確認したい

13.正常に指定でき、黄色い「!(エクスクラメーションマーク)」が表示されなくなったら[CBCLOSE]コマンドを実行し、[ブロック編集]エディタを終了します。

コマンドの実行方法
リボン

メニュー

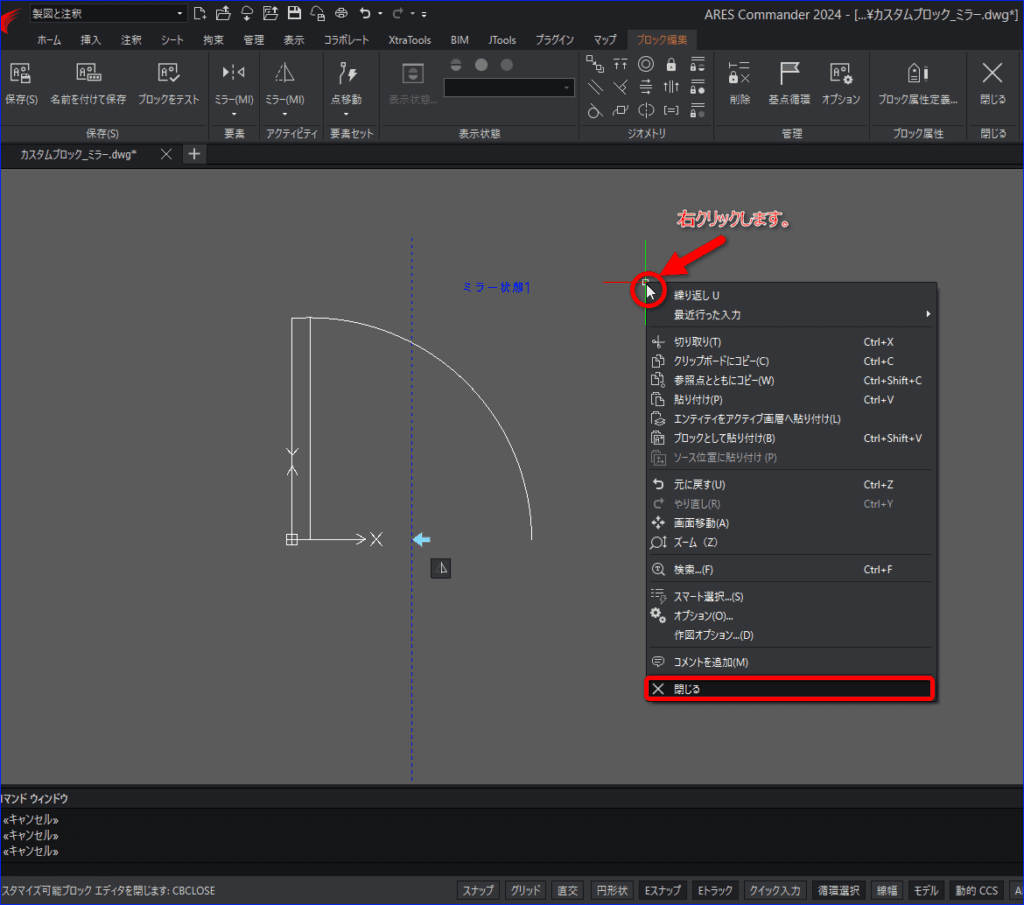

エディタ上で右クリックし、メニューの[閉じる]を選択しても終了できます。

14.[ブロックエディタ]ダイアログに「終了する前に変更をブロックに保存しますか?」と表示されるので、[保存]ボタンをクリックします。

作成できました。

グリップをクリックすると図形が反転します。

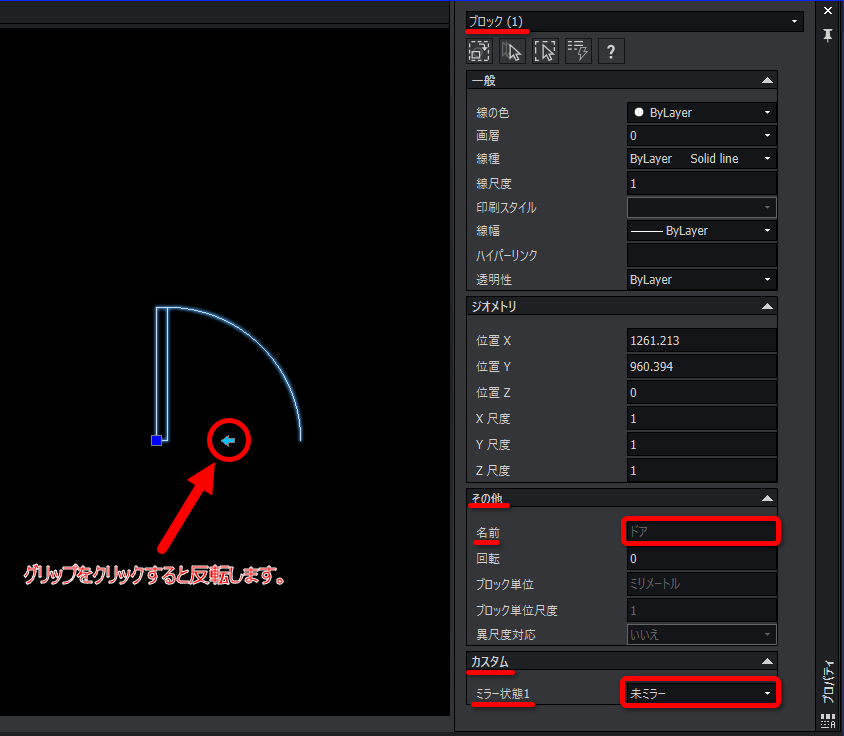

[未ミラー:反転していない状態]

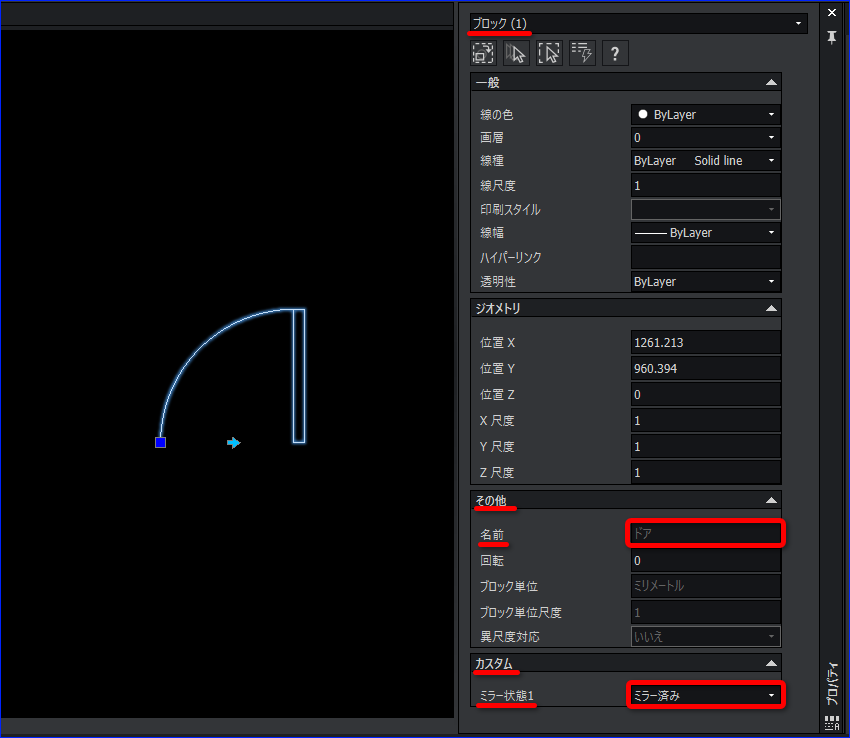

[ミラー済み:反転している状態]
