既存ブロックを[カスタムブロック]に変更したい(ストレッチ機能を付加)

製品名
ARES Commander 2024/2025
ARES Mechanical 2024

既存ブロックを[カスタムブロック]に変更し、[ストレッチ]の機能を追加したいです。
操作方法を教えてください。

下記手順で作成できます。

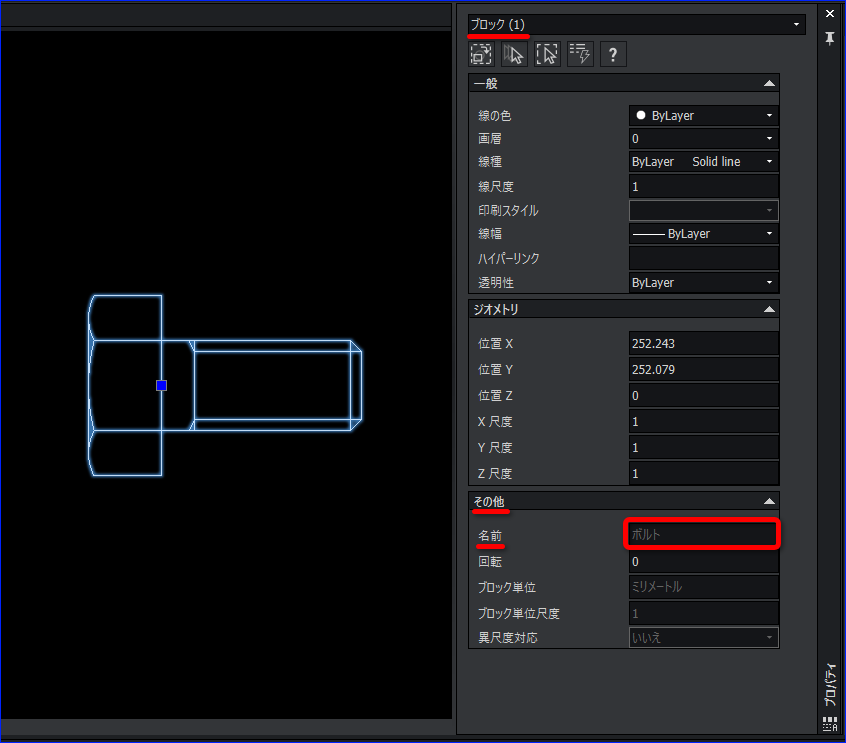

例として既存の[ボルト]ブロックを[カスタムブロック]に変更します。



1.[カスタムブロック]に変更したい既存ブロックを選択しダブルクリックします。
例として[ボルト]ブロックを選択します。

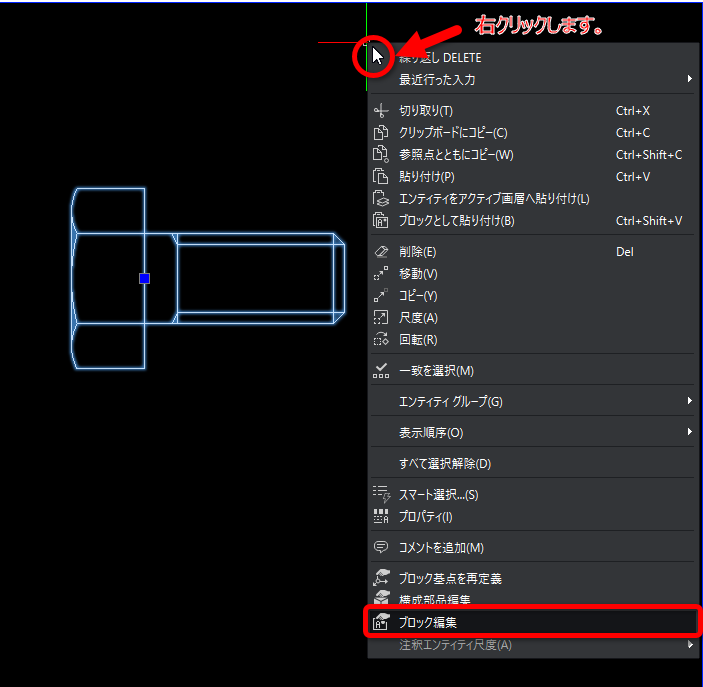

※または、ブロックを選択した後に右クリックし、メニューの[ブロック編集]をクリックします。

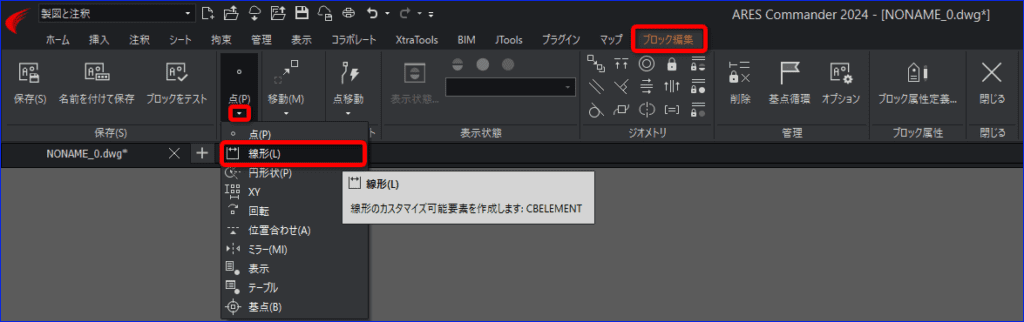

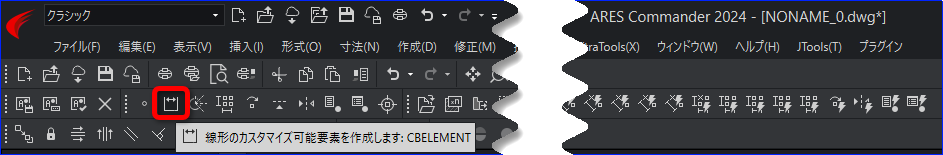

2.[ブロック編集]エディタが表示されるので、[要素]メニューの[線形]をクリックします。

コマンドの実行方法
リボン

メニュー

3.コマンドウィンドウに「始点を指定」と表示されるので、ストレッチの始点をクリックします。

3.コマンドウィンドウに「終点を指定」と表示されるので、終点を指定します。
例として「ボルトの右端の中点」を指定します。

4.コマンドウィンドウに「ラベル位置を指定」と表示されるので、図形と重ならない任意点をクリックします。

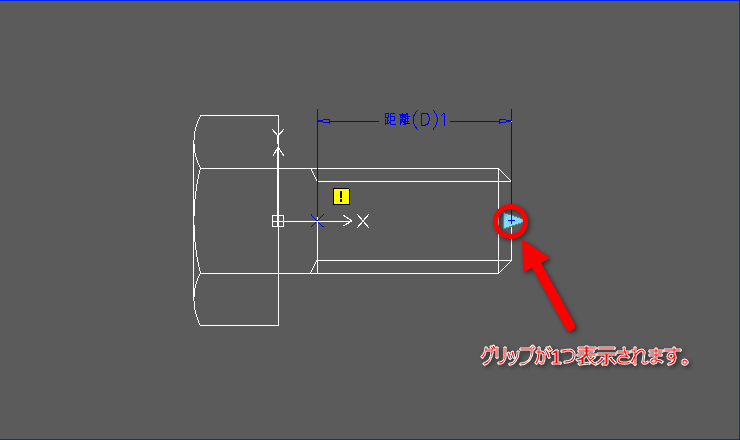

5.コマンドウィンドウに「グリップ数を指定」と表示されるので、値を入力し Enter を押します。
例として「1」と入力します。

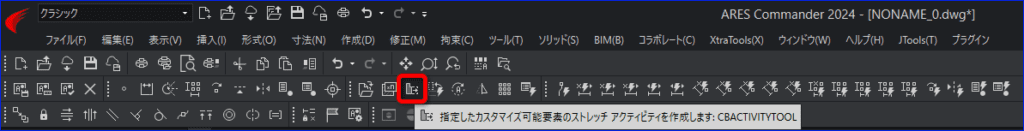

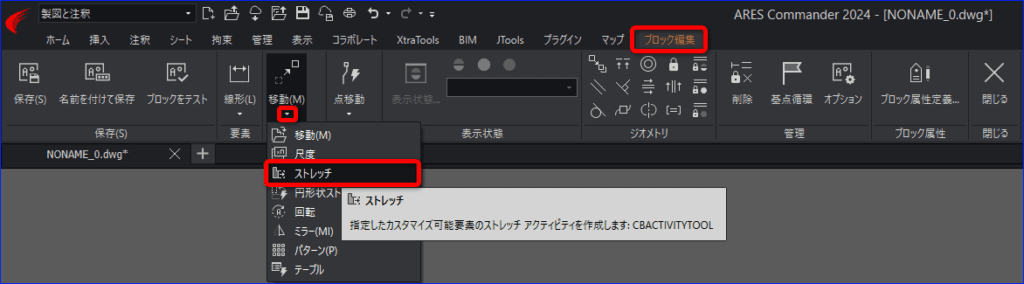

6.[アクティビティ]メニューの[ストレッチ]をクリックします。

コマンドの実行方法
リボン

メニュー

7.コマンドウィンドウに「要素を指定してください」と表示されるので、要素を指定します。

8.コマンドウィンドウに「アクティビティと関連付ける要素点を指定」と表示されるので、グリップの矢印を指定します。

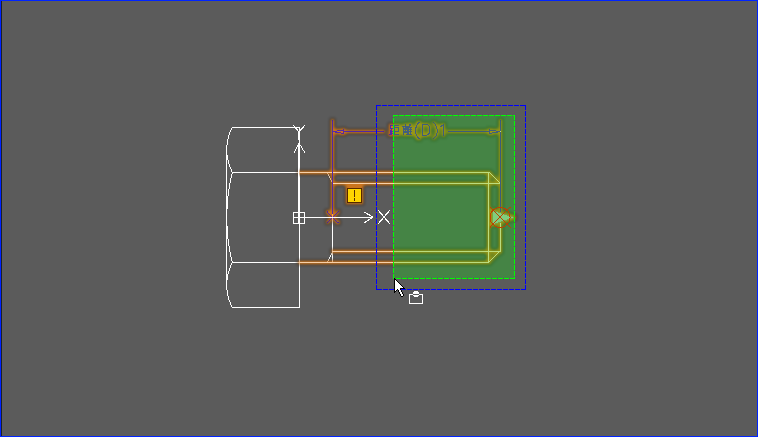

9.コマンドウィンドウに「ストレッチフレームの1つ目のコーナーを指定」と表示されるので、1つ目のコーナー(右上)を指定します。
※交差選択(右上から左下へ選択)で要素を選択するように囲みます。

10.コマンドウィンドウに「ストレッチフレームの2つ目のコーナーを指定」と表示されるので、2つ目のコーナー(左下)を指定します。

11.コマンドウィンドウに「ストレッチするエンティティを指定」と表示されるので、手順 10 で作成したストレッチフレームの内側に、ストレッチさせる箇所を交差するように囲みます。
※交差選択(右上から左下へ選択)で要素を選択するように囲みます。

選択できたら、Enter を押します。

※[要素]と「[アクティビティ]が正常に指定されると、黄色い「!(エクスクラメーションマーク)」の表示が消え、指定した[アクティビティ]のアイコンが表示されます。

※保存前にカスタムブロックの動作を確認するには、ブロックをテスト[CBTESTBLOCK]コマンドを実行してください。
関連 FAQ:[カスタムブロック]を作成中、動作が思ったように設定できているかを確認したい

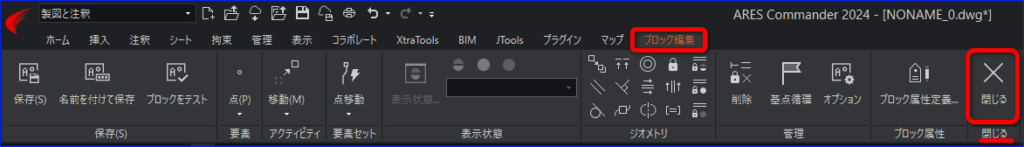

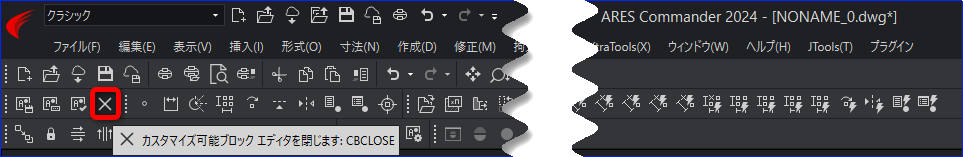

12.正常に指定でき、黄色い「!(エクスクラメーションマーク)」が表示されなくなったら[CBCLOSE]コマンドを実行し、[ブロック編集]エディタを終了します。

コマンドの実行方法
リボン

メニュー

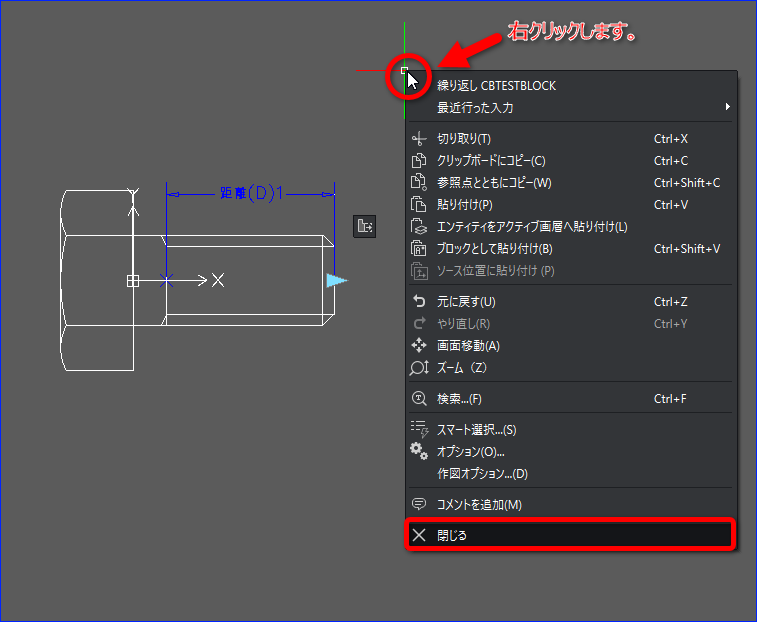

エディタ上で右クリックし、メニューの[閉じる]を選択しても終了できます。

13.[ブロックエディタ]ダイアログに「終了する前に変更をブロックに保存しますか?」と表示されるので、[保存]ボタンをクリックします。

作成できました。

グリップをクリックしマウスを動かすとストレッチされます。
例の場合は右側にストレッチされます。

ストレッチができました。
