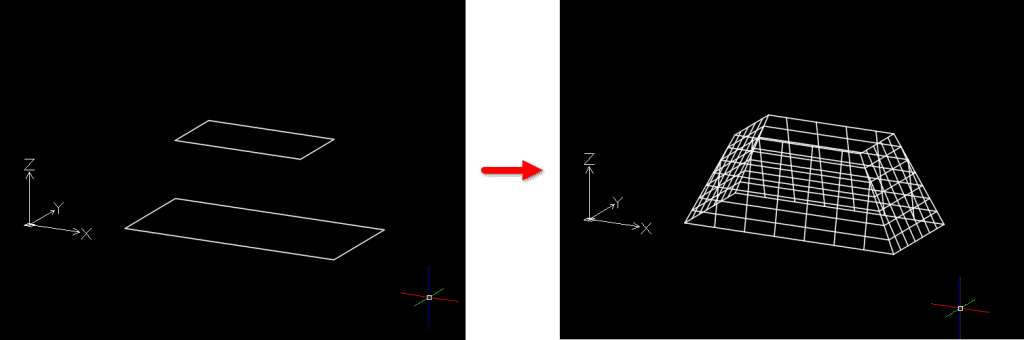

3Dソリッド（ロフト）のタイプを「ソリッド」に指定していても「サーフェス」で作成されます。

ソリッドで作成する方法を教えてください。

　

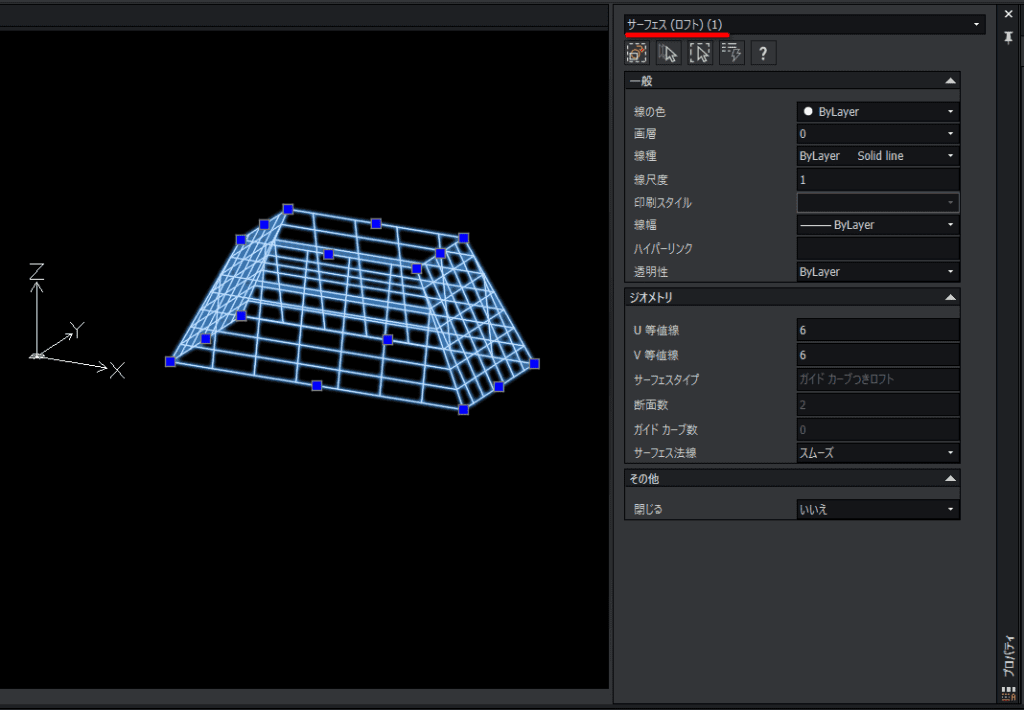

ポリラインが閉じていない場合は、ロフト［LOFT］コマンドのタイプを「ソリッド」に指定していても「サーフェス」で作成されます。

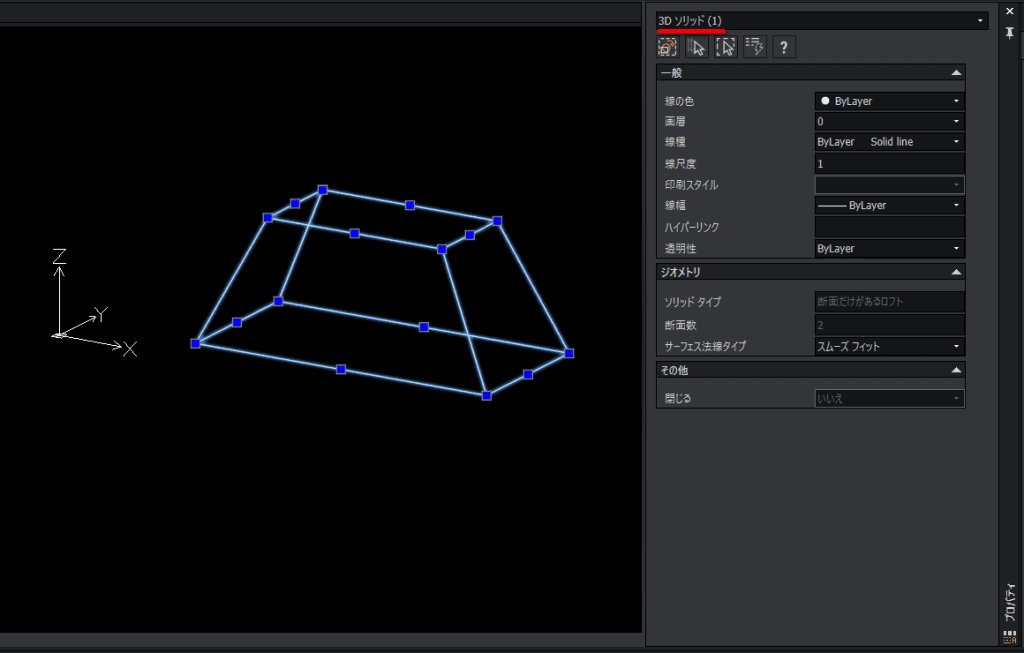

※ポリラインを閉じると「ソリッド」で作成できます。

　

下記手順で作成できます。

　

1.ソリッドで作成したい閉じていないエンティティを指定します。

2.［プロパティ］パレットで［その他］の［閉じる］を「はい」に変更します。

3.［ESC］キーを押します。

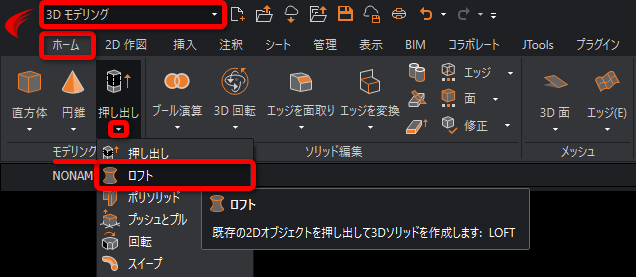

4.ロフト［LOFT］コマンドを実行します。

3Dモデリング：

コマンド：

5.コマンドウィンドウに「ロフトする順序で断面を指定」と表示されるので、オプションの「タイプ（T）」の「T」と入力し Enter を押します。

6.コマンドウィンドウに「オプション指定」と表示されるので、作成したいタイプを選択し Enter を押します。
例として、「ソリッド（S）」の「S」と入力し Enter を押します。

7.コマンドウィンドウに「ロフトする順序で断面を指定」と表示されるので、ロフトする順序でエンティティを指定していきます。

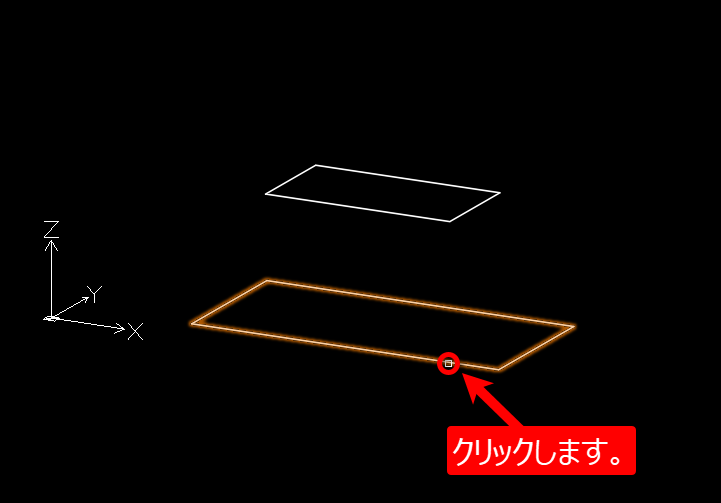

例として、下部の四角形、

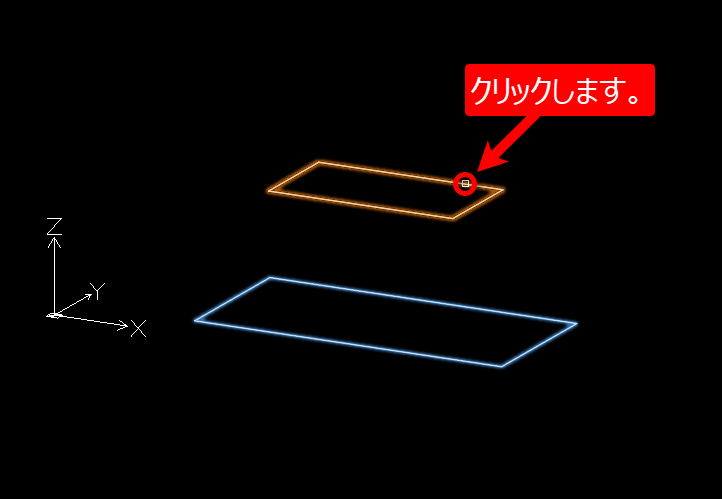

上部の四角形の順に指定します。

8.すべて指定できたら Enter を押します。

9.コマンドウィンドウに「オプション指定」と表示されるので、「断面のみ（C）」の「C」と入力して Enter を押します。

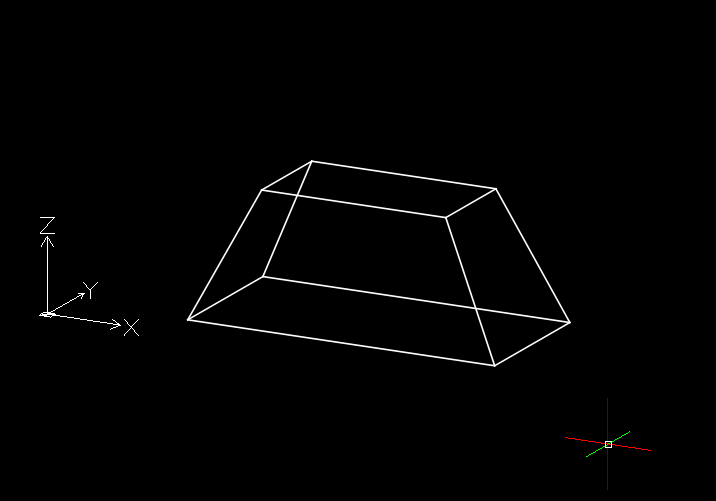

作成できました。
