3D 面 を線エンティティに変更したいのですが分解できません。
変更する方法を教えてください。

　

下記手順で変更できます。

　

1.押し出し［EXTRUDE］コマンドを実行します。

3Dモデリング：

コマンド：

2.コマンドウィンドウに「押し出すエンティティを指定」と表示されるので、変更したい面エンティティを指定し Enter を押します。

3.コマンドウィンドウに「押し出しの高さを指定」と表示されるので、高さを指定し Enterを押します。

4.分解［EXPLODE］コマンドを実行します。

3Dモデリング：

コマンド：

5.コマンドウィンドウに「エンティティを指定」と表示されるので、手順 3 で作成した3Dソリッドを指定し Enter を押します。

6.削除［DELETE］コマンドを実行します。

3Dモデリング：

コマンド：

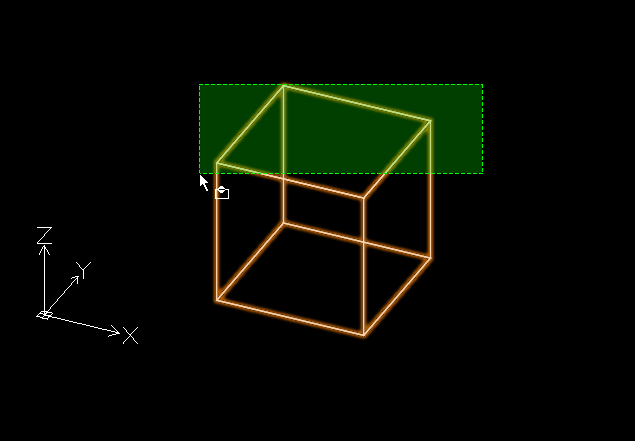

7.コマンドウィンドウに「エンティティを指定」と表示されるので、不必要な面のリージョンをすべて選択し Enterを押します。

8.再度、.削除［DELETE］コマンドを実行します。

3Dモデリング：

コマンド：

9.コマンドウィンドウに「エンティティを指定」と表示されるので、元の面エンティティを指定し Enter を押します。
※エンティティが重なっている為、循環選択で面エンティティを指定します。

※ARES 2022 以前の場合は、エンティティにカーソルを合わせ、キーボードの［Shift］キー + ［スペース］キーを押して選択の循環を行い面を選択して削除してください。

関連 FAQ：図形が重なっているときのエンティティの選択方法

10.再度、分解［EXPLODE］コマンドを実行します。

3Dモデリング：

コマンド：

11.コマンドウィンドウに「エンティティを指定」と表示されるので、削除したいエンティティを指定し Enter を押します。

変更できました。
