3D ソリッドの図面を平面図（2D）に変更したいです。

操作方法を教えてください。

　

　

フラットスナップショットを作成［MAKEFLATSNAPSHOT（FLATSHOT）］コマンドで作成できます。

フラットスナップショットを作成［MAKEFLATSNAPSHOT（FLATSHOT）］コマンドは、アクティブなカスタム座標系（CCS）の図面の X-Y 平面に投影された、3D ソリッド オブジェクトおよびリージョンのフラット表現を作成します。

2D 展開された表現は、アクティブな CCS の XY 平面にブロックとして挿入できます。

フラット表現では、隠線と正接エッジを表示または非表示にでき、前景と隠線の色とスタイルを変更できます。

下記手順で操作できます。

　

1.ビュー［-VIEWS］コマンドを実行します。

※コマンドを直接入力した場合は手順 2 へ、それ以外は 手順 4 へ進んでください。

2.コマンドウィンドウに「オプション指定」と表示されるので、「正射投影（O）」の「O」と入力し Enterを押します。

3.コマンドウィンドウに再度「オプション指定」と表示されるので、表示させたいビューを指定し Enter を押します。

例として、「上面（T）」の「T」と入力し Enter を押します。

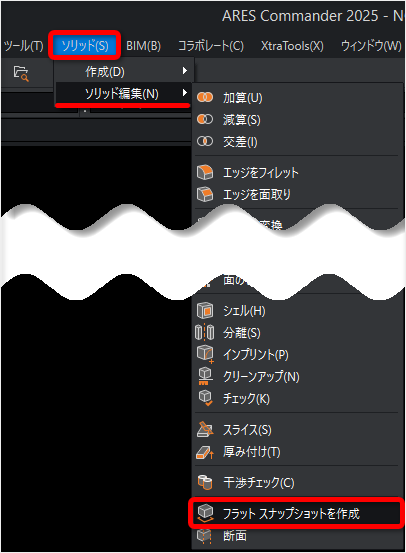

4.フラットスナップショットを作成［MAKEFLATSNAPSHOT（FLATSHOT）］コマンドを実行します。

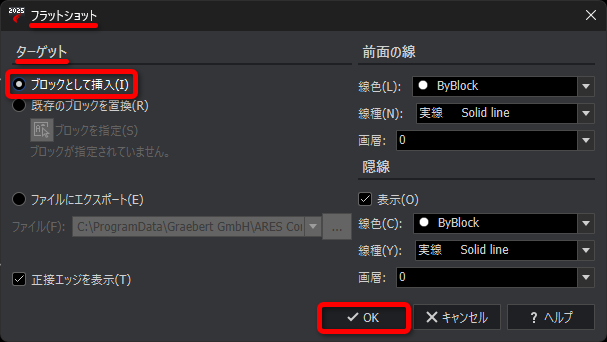

5.［フラットショット］ダイアログが表示されるので、必要な箇所を指定し［OK］を押します。
例として、［ターゲット］の項目の「ブロックとして挿入」をクリックして有効にします。
※「画層」「線種」「線色」なども変更できます。（変更しない場合は「アクティブな画層」「実線」「ByBlock」で作成されます。）

6.コマンドウィンドウに「目的点を指定」と表示されるので、任意点をクリックまたは座標位置の値を入力します。

7.コマンドウィンドウに「X 尺度または反対側のコーナーを指定」と表示されるので、尺度の値を指定し Enter を押します。
例として、「1」と入力し Enter を押します。

8.コマンドウィンドウに「Y尺度を指定」と表示されるので、尺度の値を指定し Enter を押します。
例として、「1」と入力し Enter を押します。

9.コマンドウィンドウに「角度を指定」と表示されるので、角度の値を指定し Enter を押します。
例として、「0」と入力し Enter を押します。

作成できました。

ビューの位置を変更すると平面図（上面）で作成されています。

　
