3D ソリッドを減算すると２つのエンティティが繋がっています。

分離する方法を教えてください。

　

　

分離［EDITSOLID］コマンドで分離できます。

下記手順で操作できます。

　

1.プール演算_減算［SUBTRACT］コマンドを実行します。

3D モデリング：

コマンド：

2.コマンドウィンドウに「そこから差し引くソリッド、リージョン、サーフェスを指定」と表示されるので、差し引かれるエンティティをクリックし Enter を押します。

3.コマンドウィンドウに「エンティティを指定」と表示されるので、差し引くエンティティをクリックし Enter を押します。

差し引かれました。

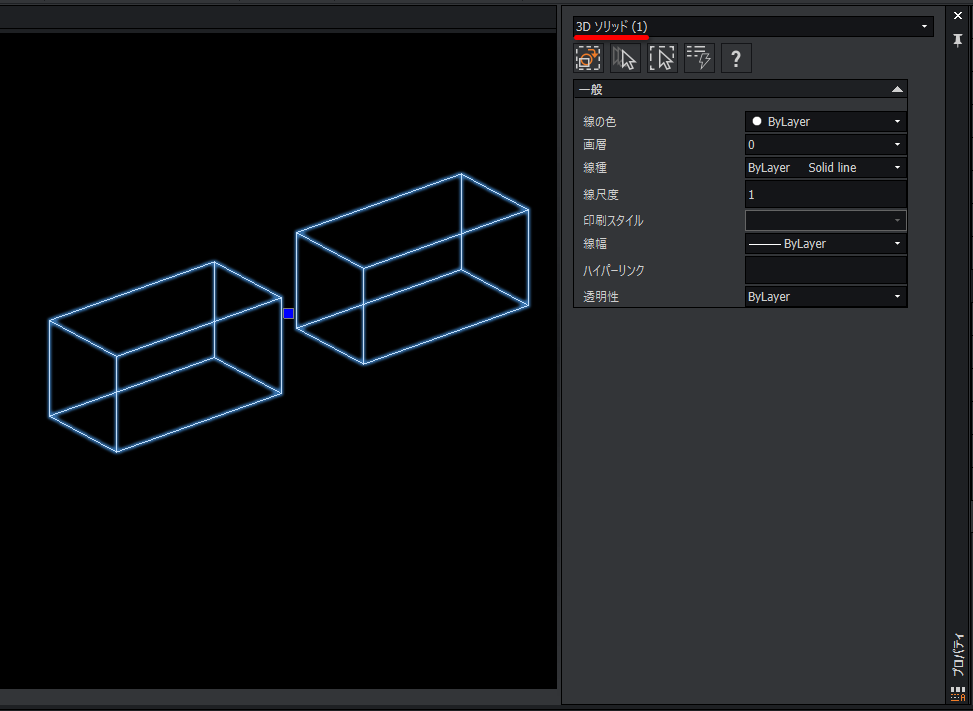

3Dソリッドが1つになっています。

4.分離［EDITSOLID］コマンドを実行します。

3D モデリング：

コマンド：

※コマンドを直接入力した場合は、手順 5 へ、それ以外は手順 7 へ進んでください。

5.コマンドウィンドウに「オプション指定」と表示されるので、オプションの「ボディ（B）」の「B」と入力し Enter を押します。

6.再度「オプション指定」と表示されるので、「分離したソリッド（P）」の「P」と入力し　Enter を押します。

7.コマンドウィンドウに「3D ソリッドを指定」と表示されるので、分離させたいソリッドをクリックします。

8.「オプション指定」の「終了（X）」がデフォルトで指定されているので、Enter を2回押してコマンドを終了します。

１回目のEnter：

２回目の Enter：

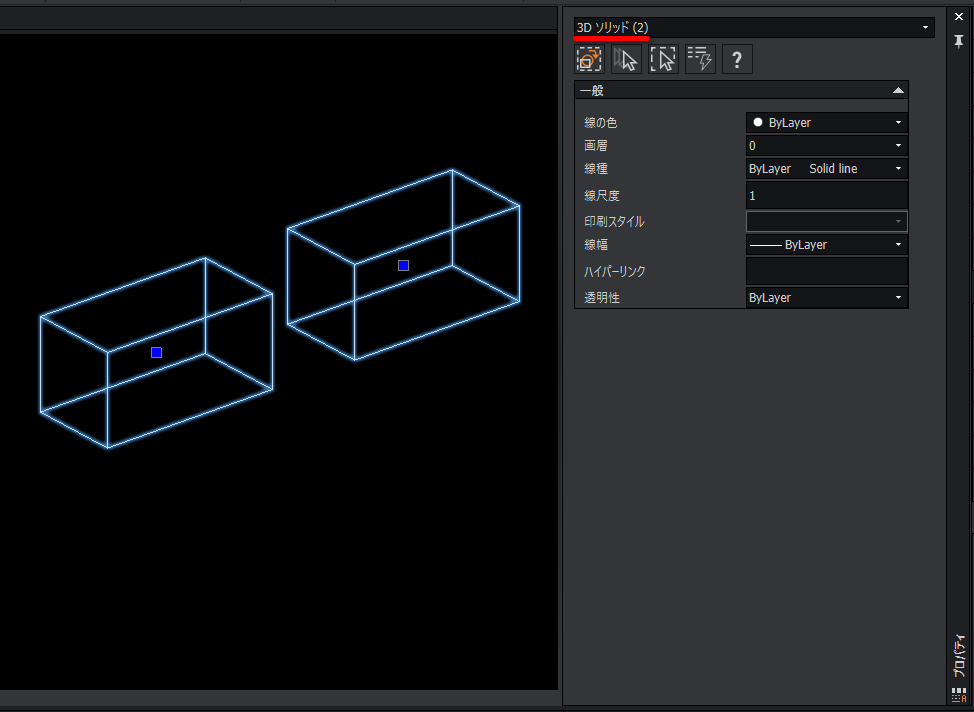

分離できました。
