ARESで作成した線設定のままJWWに変換したい

製品名
ARES Commander 2023
ARES Srandard 2023
(青い星)

ARESで作成した色や線種の線設定のままJWWに変換したいのですが、どうすればいいでしょうか。

:a:

Jtools の[Jww出力設定]の設定変更でARESの線設定のまま変換できます。

  1. Jtools の Jww出力設定[JWEXPORTCONFIG]コマンドを実行します。

    リボン:



    クラシック:



    コマンド:

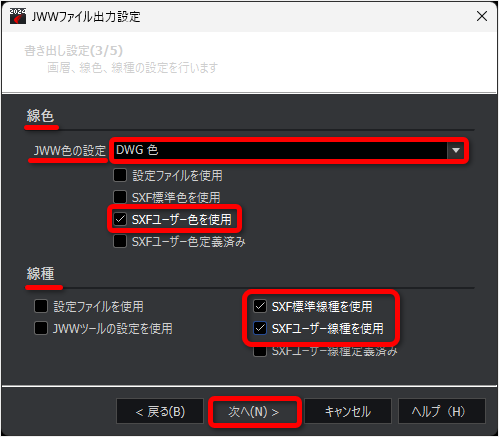

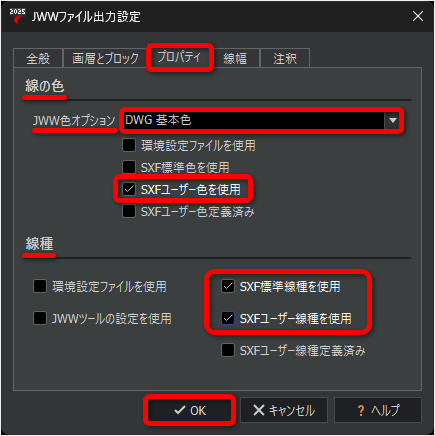

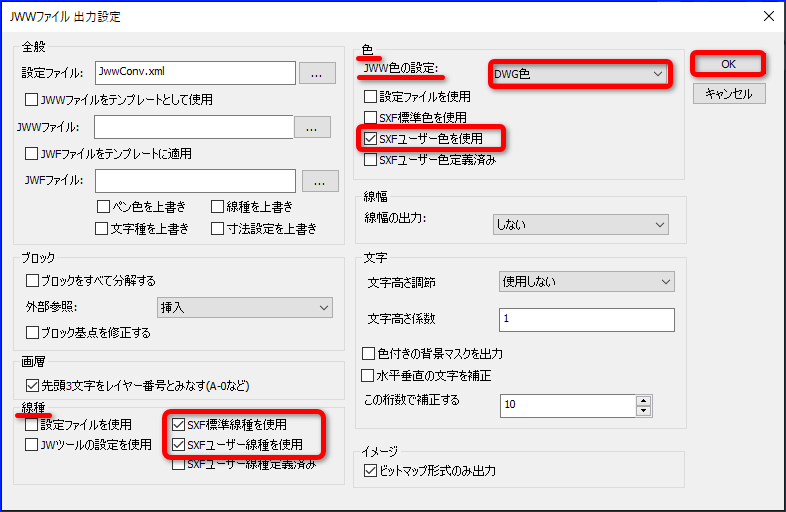

  2. 「線種」の「SXF標準線種を使用」と「SXFユーザー線種を使用」にチェックを入れ、
    「色」の「 Jww色の設定」を「DWG色」に変更し、「SXFユーザー色を使用」にチェックを入れ、
    「OK」ボタンをクリックします。



検索用キーワード
JWW出力設定 JWEXPORTCONFIG 変換 線設定 同じ
