AutoCADのように、配列複写の列や行を増やしたり減らしたりしたい

製品名
ARES Commander 2023/2024/2025
ARES Mechanical 2023/2024
:regional_indicator_q:

AutoCADのように配列複写の列や行を増やしたり減らしたりしたいです。
操作方法を教えてください。



:a:

パターン[PATTERN]コマンドの「自動調整」にチェックを入れると作成できます。



1.パターン[PATTERN]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

2.「線形」タブをクリックします。

3.「選択」の[エンティティを指定]をクリックします。

4.コマンドウィンドウに「エンティティを指定」と表示されるので、エンティティをクリックし Enter を押します。

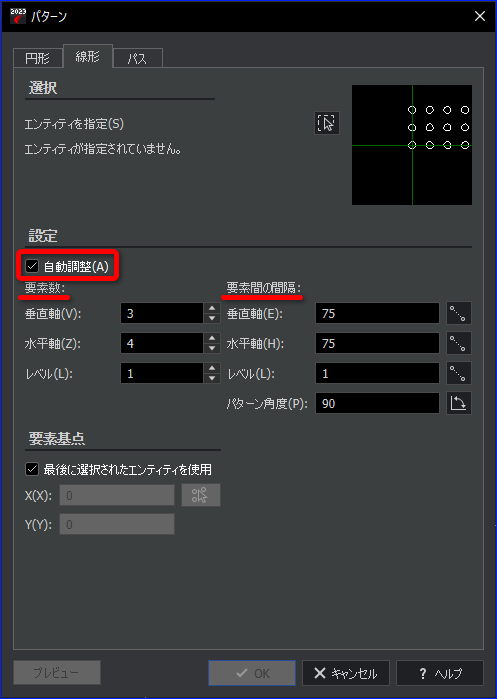

5.「設定」の「自動調整」にチェックを入れ、「要素数」と「要素間の間隔」の値を入力します。

6.[OK]ボタンをクリックします。

作成できました。

矢印上にカーソルを移動すると、「列数」と「列数間隔」が選択できます。

コマンドウインドウに「列数を指定」と表示されますので、列数を入力し Enter を押します。

※矢印をクリックし、そのままカーソルを移動させるだけでも増減できます。
