AutoCAD で使用していた線種を ARES に移行する方法

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

AutoCAD で使用していた線種を ARES で使用したいです。



AutoCAD で使用する線種の設定は、.lin というファイルに保存されています。
.lin ファイルは以下のフォルダにあります。
C:\Users\ログイン名\AppData\Roaming\Autodesk\AutoCAD 20**\R**.*\jpn\Support
「* 」 には バージョンにより異なる数値が入ります。

ARES で使用する線種の設定も .lin ファイルに保存されており、以下のフォルダにあります。
C:\Users\ログイン名\AppData\Roaming\ARES Commander Edition x64(またはARES Standard Edition x64)\**.*.****\Linestyles
「* 」 には バージョンにより異なる数値が入ります。
使用している ARES のバージョンの確認方法については以下の FAQ をご覧ください。
ARESのバージョンの確認方法

以下の手順で線種ファイルの移行を行い、線種をロードして使用します。

1.AutoCAD で使用していた線種が保存されている .lin ファイルをコピーします。

2.コピーしたファイルを ARES の Linestyles フォルダに貼り付けます。

3.ARES で線種設定[LINESTYLE]コマンドを実行します。

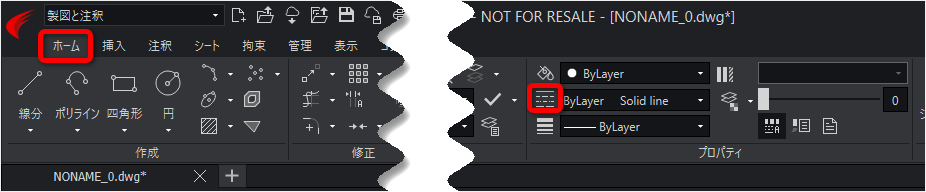

コマンドの実行方法
リボン

メニュー



4.[ロード]ボタンをクリックします。

5.[参照]ボタンをクリックします。

6.ARES の Linestyles フォルダが開くので、手順2 で貼り付けた .lin ファイルを選択し[開く]ボタンをクリックします。

7.ロードしたい線種を選択し[OK]ボタンをクリックします。

線種をロードすることができました。

検索キーワード
AutoCAD 設定移行 線種 線種ファイル .lin
