CCS(UCS)コマンドで新しい座標系を設定した後に[PLANVIEW(PLAN)]も追従して変更してしまう

製品名
ARES Commander 2024
ARES Standard 2024
ARES Mechanical 2024

CCS(UCS)コマンドで新しい座標系を設定した後に[PLANVIEW(PLAN)]も追従して変更してしまいます。

変更しないように設定する方法を教えてください。




カスタム座標系の変更によって、新しい座標系のプランビューを自動で変更されるかどうかを決定するシステム変数[UCSFOLLOW]があります。

値を「0」に設定するとプランビューは自動で変更しません。

0:オフ。新しい座標系はビューを変更しません。(デフォルト)

1:オン。座標系の変更によってプランビューが自動で変更されます。



下記手順で変更できます。

1.コマンドウィンドウにシステム変数の[UCSFOLLOW]と入力し Enter を押します。

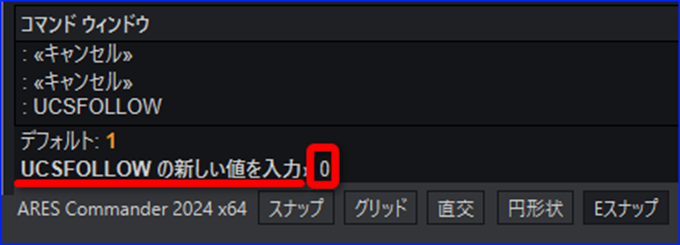

2.コマンドウィンドウに「UCSFOLLOWの新しい値を入力」と表示されるので、「0」と入力し Enter を押します。

3.CCS(UCS)コマンドを実行します。

コマンドの実行方法

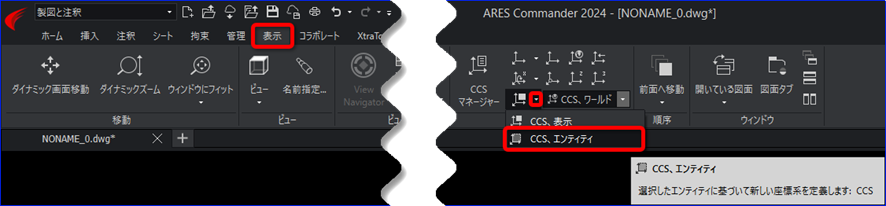

リボン

メニュー

※コマンドを直接入力した場合は手順 4 へ、それ以外は手順 5 へ進んでください。
4.コマンドウィンドウに「原点を指定」と表示されるので、オプションの「エンティティに位置合わせ(E)」の「E」と入力し Enter を押します。

5.コマンドウィンドウに「エンティティを指定」と表示されるので、基準になるエンティティをクリックします。

新しい座標系に変更できましたが、ビューは変更されません。
