DWG を JWW に変換すると OLE 画像が抜けてしまいます。
変換する DWG：
JWW書き出し［JWEXPORT］コマンドで書き出した JWW：
※OLE 画像が書き出されていません。
表示させる方法を教えてください。
Jw_cad では OLE がサポートされてないため、［JWW 書き出し］コマンドで OLE 画像を書き出すことができません。
下記手順で OLE 画像 を表示できます。
例として、Excel Worksheet の画像を使用します。
1.JWW書き出し［JWEXPORT］コマンドを実行し JWW に書き出します。
メニュー
JWW が作成できました。
2.［オプション］ダイアログを表示します。
3.［オプション］ダイアログが表示されるので、［ユーザープリファレンス］＞［作図オプション］の［OLE エディタ］の項目にある「インプレースエディタを使用」のチェックを外して、［適用］ボタンをクリックしてから［OK］ボタンをクリックします。

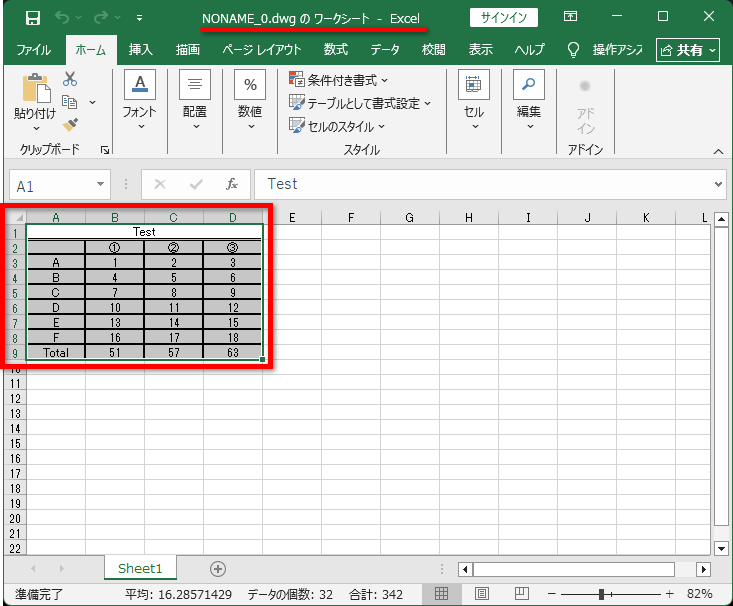

4.OLE 画像を選択し、ダブルクリックして Excel を起動します。
5.［ファイル］タブをクリックします。
6.［名前を付けて保存］ボタンをクリックします。
7.［参照］ボタンをクリックします。
8.保存先とファイル名を指定し、［ファイルの種類］を「PDF（*.pdf）」にしてから［保存］ボタンをクリックします。
PDF が作成されます。
9.Excel を終了し、手順 8 で作成した PDF を開きます。
10.［編集］の［環境設定］をクリックします。
11.［環境設定］ダイアログが表示されるので、［一般］の項目にある［基本ツール］の［スナップショットツール画像に固定解像度を使用］にチェックを入れ「300」ピクセルに設定し［OK］ボタンをクリックします。
12.［編集］の［詳細］を選択し、［スナップショット］をクリックします。
13.貼り付けたい範囲を指定します。
14.［選択した領域がコピーされました。］と表示されるので、［OK］ボタンをクリックします。
選択した範囲が青色になります。
15.Windows の［ペイント］を開きます。
16.［ペイント］の［編集］タブにある「貼り付け」をクリックします。
※キーボードの［Ctrl］+ ［V］でも貼り付けられます。
17.［ファイル］タブの［名前を付けて保存］で［BMP 画像］をクリックします。
18.［名前を付けて保存］ダイアログが表示されるので、保存先とファイル名を指定して［保存］ボタンをクリックします。
※「.bmp」画像は、JWW データと同じフォルダに保存して管理されることをおすすめします。
拡張子「.bmp」で保存されました。
19.手順 1で作成した JWW 図面を開きます。
20.［編集］の［画像編集］をクリックします。
21.［相対パス］にチェックを入れます。
22.［画像挿入］ボタンをクリックします。
23.［開く］ダイアログが表示されるので、手順 18 で作成したデータのファイル名を指定して［開く］ボタンをクリックします。
24.「基準点を指示してください」と表示されるので、基準点をクリックします。
画像が表示されます。
25.［画像フィット］をクリックして画像のサイズを調整します。
範囲を選択します。
調整できました。
