DWG データや DXF データの保存バージョンを確認する方法はありますか？

　

Windows のメモ帳などで DWG データや DXF データを開き確認することが出来ます。
・DWG データの場合は、先頭 6バイト（文字）をご確認ください。

・DXF データの場合は、「＄ACADVER」以下2行下の6文字をご確認ください。

　

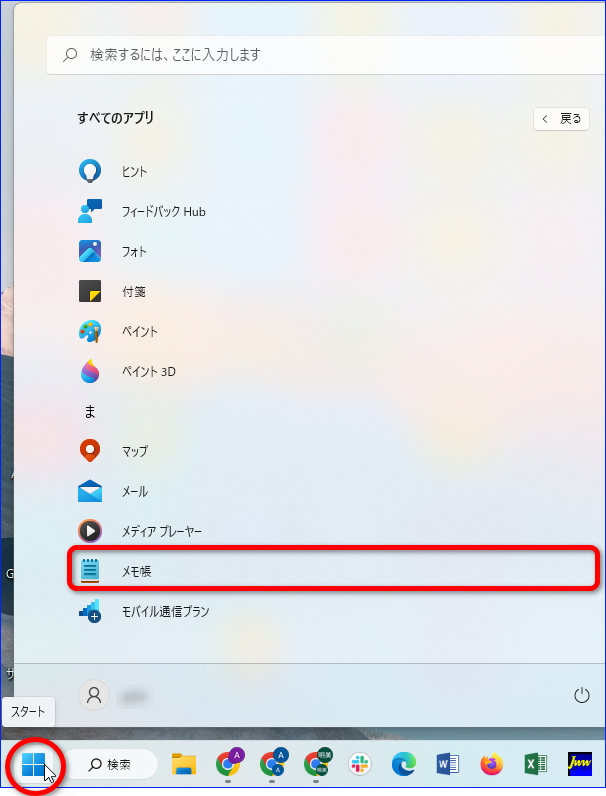

1.Windows のメモ帳を開きます。

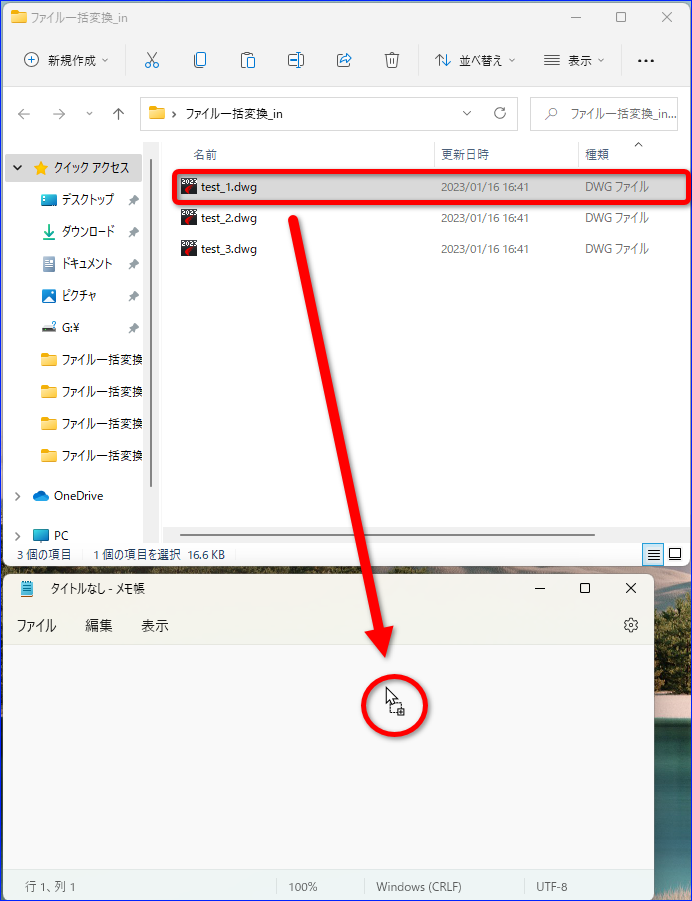

2.バージョンを確認したい DWG データをメモ帳にドラッグアンドドロップします。

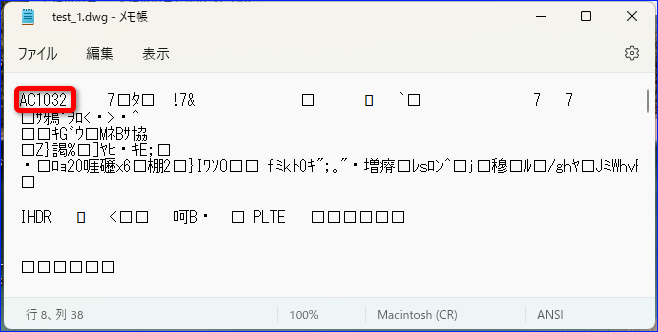

3.メモ帳の先頭 6 バイト（文字）を確認します。

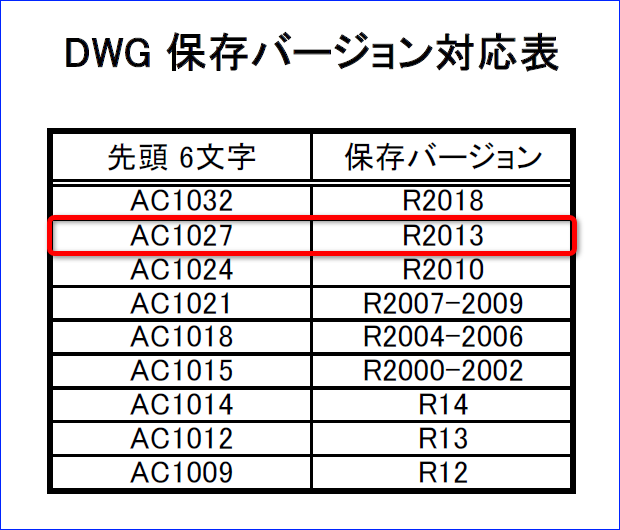

4.保存バージョン対応表でバージョンを確認します。
「AC1027」なので、保存バージョンは「R2013」になります。

※DXF 保存バージョンは、メモ帳にて「＄ACADVER」の 2行下をご確認ください。

「AC1032」なので、DXF 保存バージョンは「R2018 ASCII」になります。

　
