Eスナップで中点が取れない

製品名
ARES Commander 2023
ARES Standard 2023
ARES Mechanical 2023

線分[LINE]コマンドで線の「中点」から描き始めたいのですが、Eスナップのポインタキューが「終点」しか表示されません。

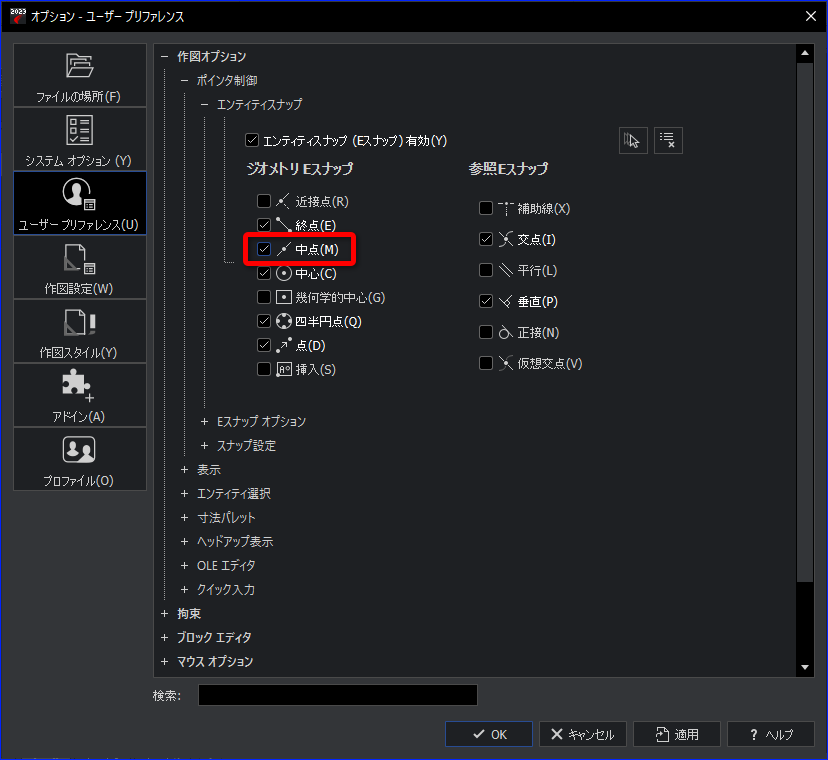

「Eスナップ」設定で「中点」にチェックは入っています。
選択する方法はありますか?



エンティティが混みあっている場合、選択したいエンティティにスナップ出来ない場合があります。

[一時Eスナップ]の優先キーで選択することが出来ます。



1.線分[LINE]コマンドを実行します。

コマンドの実行方法

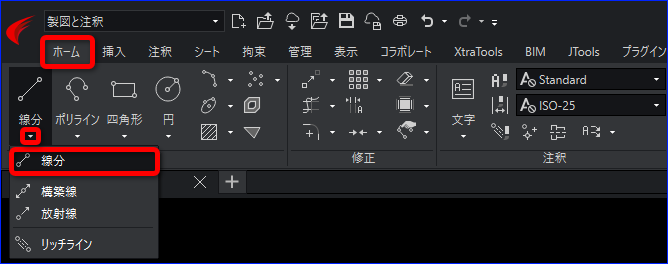

リボン

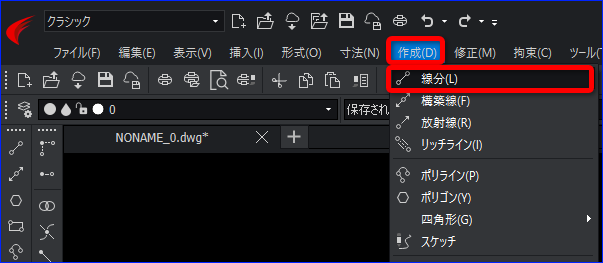

メニュー

2.コマンドウィンドウに「始点を指定」と表示されるので、Shift キー を押しながら右クリックし、[一時Eスナップ]メニューから「中点」をクリックします。

3.一時的に図面内の「中点」のみが優先されて表示されます。
※選択したEスナップは、1回の操作で解除されます。
※他の「終点」等にはスナップしません。

4.作成したい「中点」をクリックします。

5.コマンドウィンドウに「次の点を指定」と表示されますので次の点をクリックします。

作成できました。
