仮想交点の位置を指定してエンティティをつなげたいです。

E スナップの［補助線］を有効にして作成する方法を教えてください。

下記手順で作成できます。

　

　

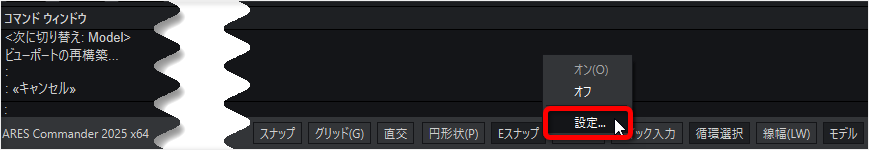

1.ステータスバーの［E スナップ］上で右クリックします。

2.表示されるメニューの「設定」をクリックします。

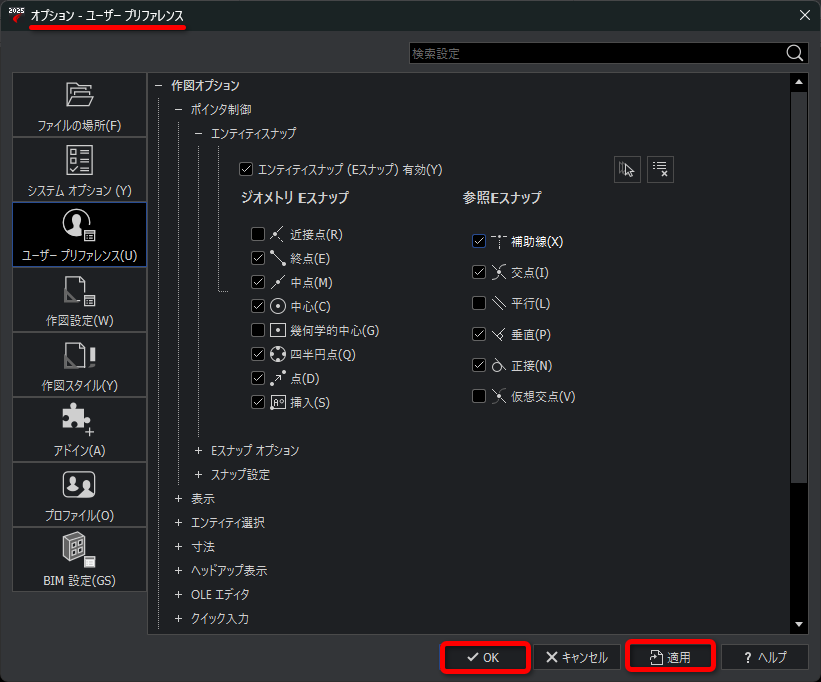

3.［オプション］ダイアログが表示されるので、「補助線」にチェックを入れます。

4.［適用］ボタンを押してから、［OK］ボタンを押します。

5.線分［LINE］コマンドを実行します。

6.コマンドウィンドウに「始点を指定」と表示されるので、端点にカーソルを合わせて水色の「+」マークが表示されたらクリックします。

※指定した端点に水色の「+」マークが表示されます。

7.コマンドウィンドウに「次の点を指定」と表示されるので、手順 6 で指定したエンティティと別の端点にカーソルを合わせます。
※クリックはしません。

8.カーソルを合わせた端点に水色の「+」マークが表示されたらカーソルを移動します。
※指定したエンティティの延長線上に白いガイドが表示されるようになります。

9.表示されるガイドに沿ってカーソルを移動します。

10.１点目のエンティティの延長線上にも白色のガイドが表示され、交点に赤い「×」印が表示されたらクリックします。

※クリックするとアクティブな線色で表示されます。

11.手順 7でカーソルを合わせた端点をクリックし Enter を押します。

作成できました。

　

関連 FAQ：
・仮想交点の位置を指定したい
