[E スナップ]をONにしているが、E スナップが効かない

製品名
ARES Commander 2018/2019/2020/2022/2023/2024/2025
ARES Standard 2018/2019/2020/2022/2023/2024/2025
ARES Mechanical 2022/2023/2024
(青い星)

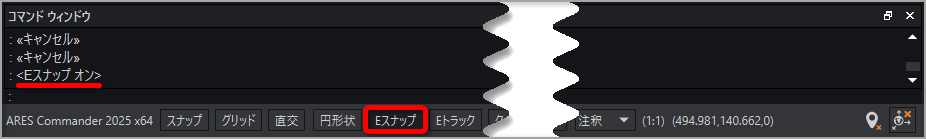

ステータスバーの[E スナップ]を有効にしているのに、設定したジオメトリ E スナップや参照スナップにスナップしません。



(青い星)

重力ボックスとポインタキューの設定部分をご確認ください。

1.[オプション]ダイアログを表示します。

2.[ユーザープリファレンス]>[作図オプション]>[表示]>[ポインタ キュー]をクリックします。

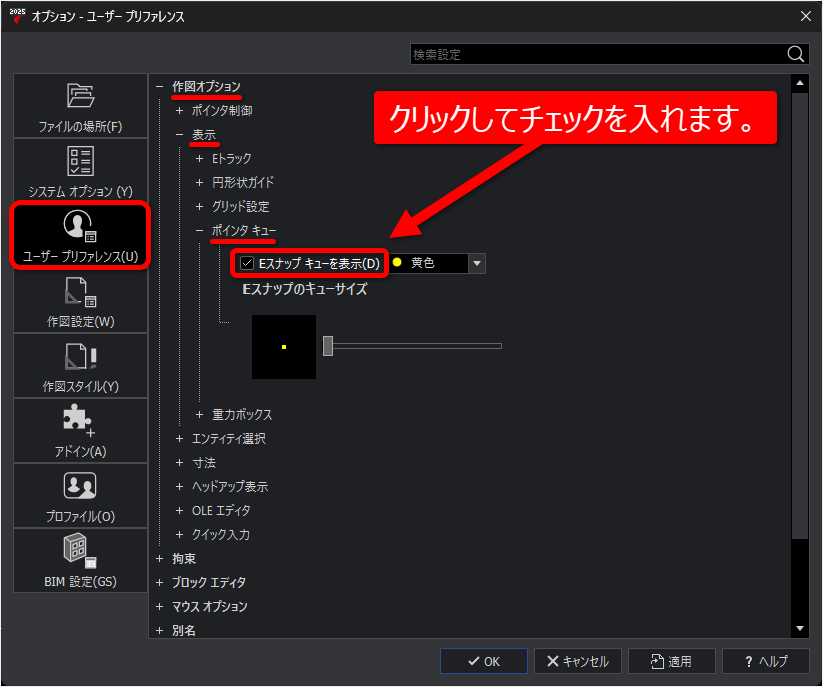

3.「E スナップ キューを表示」にチェックが入っているか確認します。

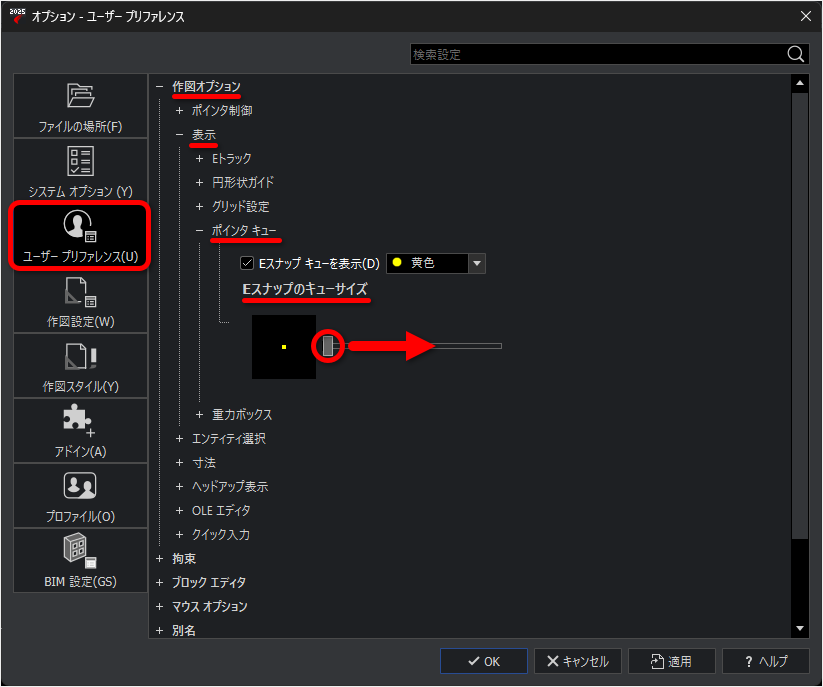

4.チェックを入れたら、[E スナップのキューサイズ]を確認します。

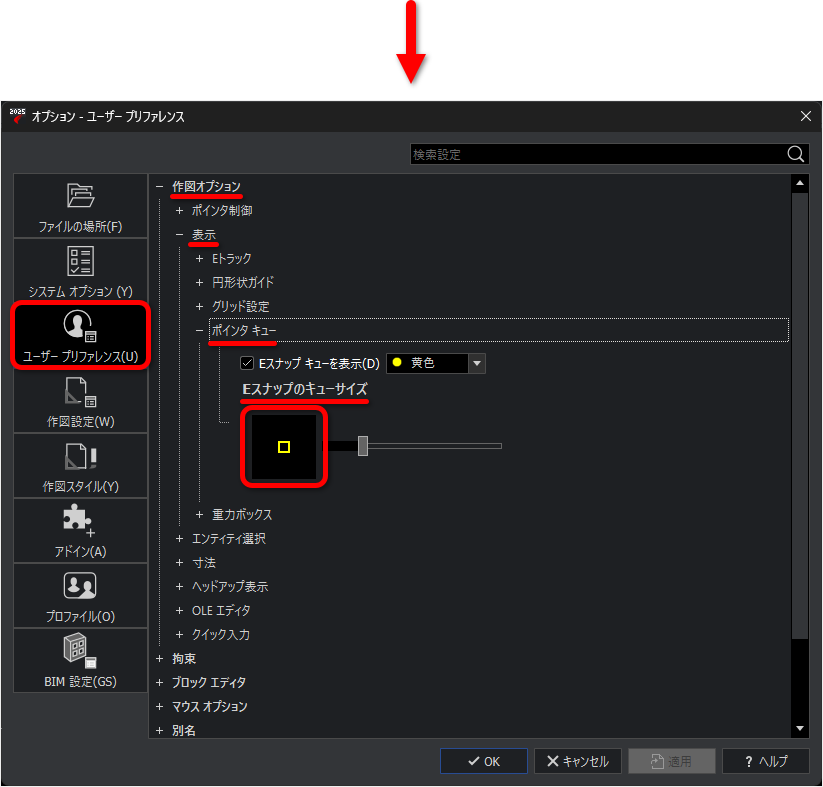

※右側にスライドさせると、E スナップキューサイズが大きくなります。

5.[ユーザープリファレンス]>[作図オプション]>[表示]>[重力ボックス]をクリックします。

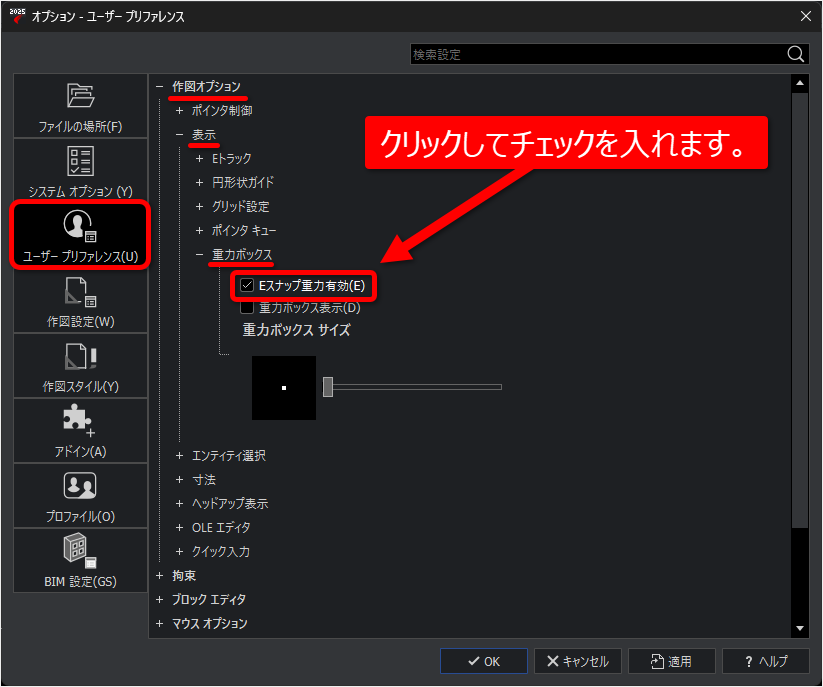

6.「E スナップ重力有効」にチェックが入っているか確認します。

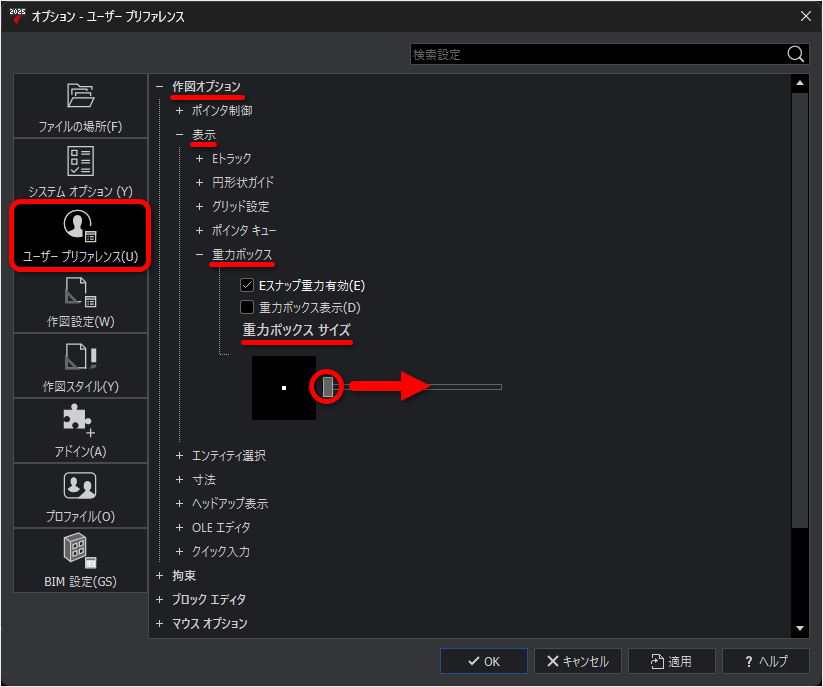

7.チェックを入れたら、重力ボックスサイズが最小になっていないか確認します。

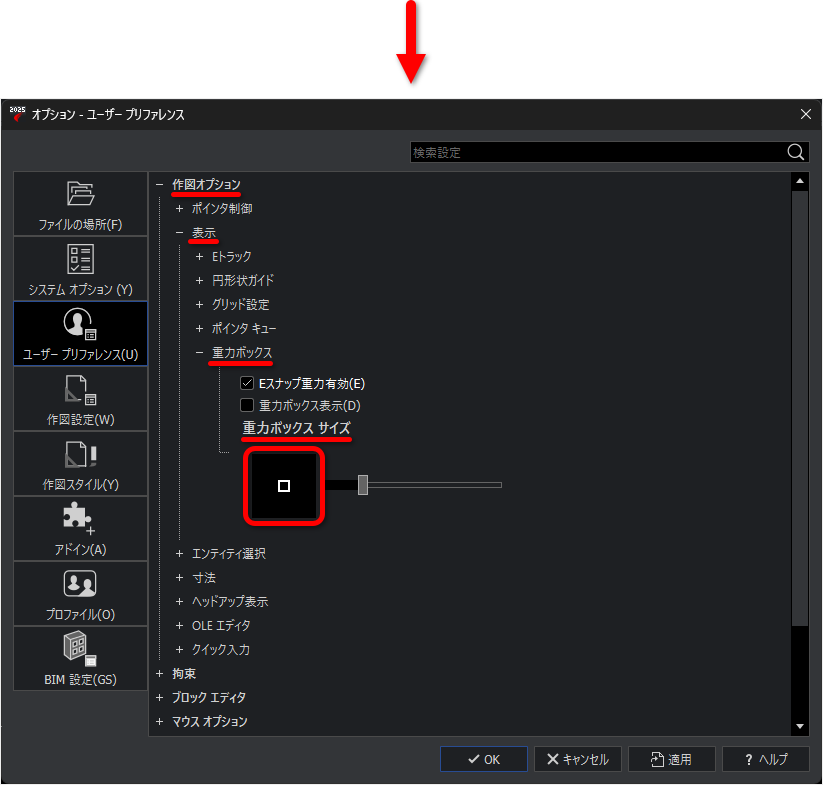

※最小(左端)になっていると重力ボックスが小さくて E スナップに吸着しにくくなるので、右側にスライドさせて調節します。

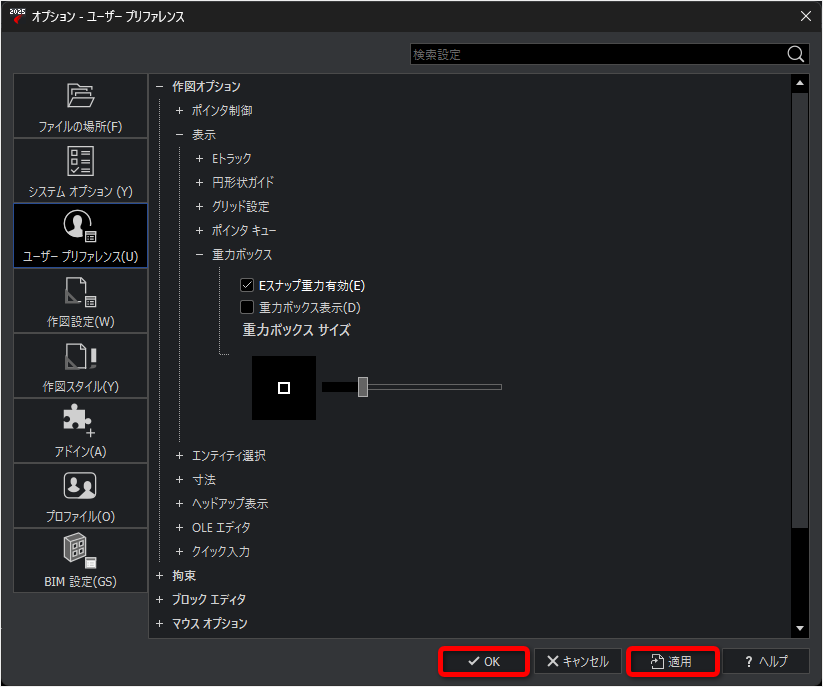

8.[適用]ボタンをクリックしてから[OK]ボタンをクリックします。



検索用キーワード
Eスナップ 重力ボックス オブジェクトスナップ ターゲットボックスサイズ Eスナップキュー
