Excel で座標データの CSV ファイルを作成したいです。
作成方法を教えてください。
下記手順で作成できます。
1.Excel の新規ファイルを開きます。
数学座標の場合：
「A」列に「ラベル」の値
「B」列に「X軸」の値
「C」列に「Y軸」の値
「D」列に「Z軸」の値を入力していきます。
測量座標の場合：
「A」列に「ラベル」の値
「B」列に「Y軸」の値
「C」列に「X軸」の値
「D」列に「Z軸」の値を入力していきます。
※例として、「数学座標（X,Y）」で作成します。
2.CSV に変更したい Excel ファイルを開きます。
例として、ファイル名「座標データ.Xlsx」を開きます。
3.新規図面の「A」列１行目にラベルの値を入力します。
※ラベルが不要の場合は、何も入力せず手順 4 へ進んでください。
座標データ：
例として、「A」列１行目に「P1」と入力します。
4.「B」列１行目に「X軸」の値を入力します。
座標データ：
例として、「42.435」と入力します。
※小数点は「.（ドット）」を使用します。
5.「C」列の1行目に「Y軸」の値を入力します。
座標データ：
例として、「217.631」と入力します。
6.「D」列の１行目に「Z軸」の値を入力します。
※値が設定されていない場合は、「0」と入力します。
座標データ：
例として、「10」と入力します。
7.手順 3 から 手順 6 を繰り返して、すべての座標値を入力していきます。
座標データ：
例として、「A」列 2行目から「D」列 ５行目まで入力します。

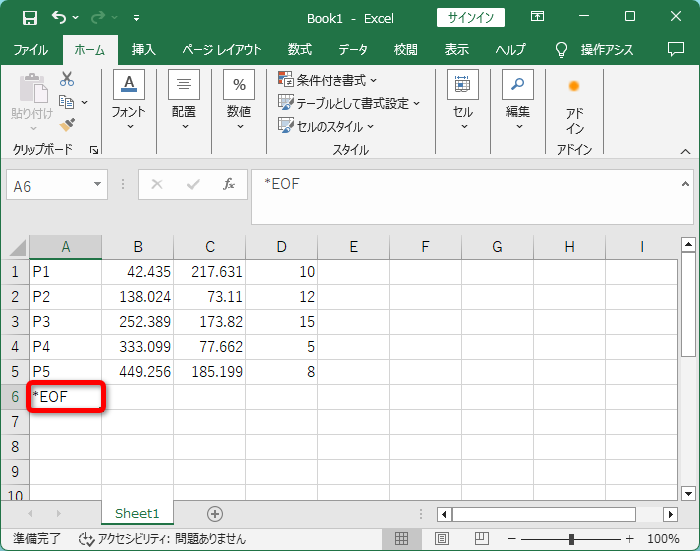

8.「A」列の最後の行に「*EOF」（「*」アスタリスク + 「EOF」）と入力します。
例として、「A」列 6行目に「*EOF」と入力します。
9.［ファイル］タブをクリックします。
10.「名前を付けて保存」をクリックします。
11.［参照］ボタンをクリックします。

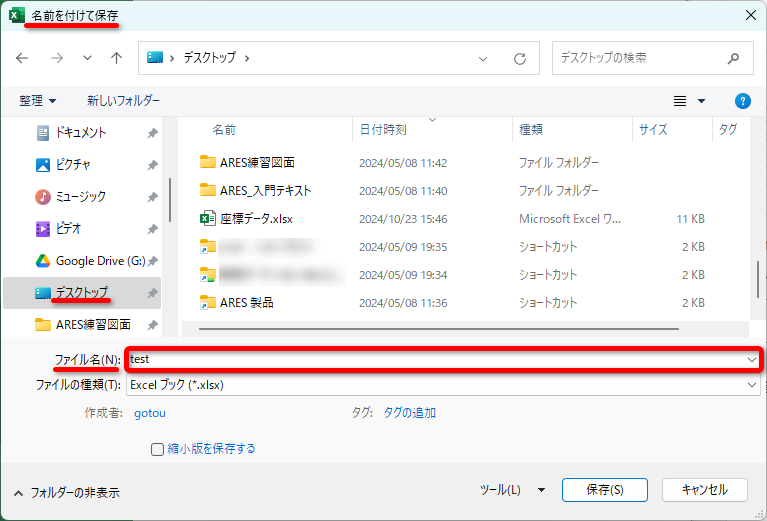

12.［名前を付けて保存］ダイアログが表示されるので、保存先とファイル名を指定します。
例として、保存先を「デスクトップ」、ファイル名を「test」と入力します。
13.「ファイルの種類」を「CSV UTF-8 （コンマ区切り）（*.CSV）」を選択します。
14.［保存］ボタンをクリックします。

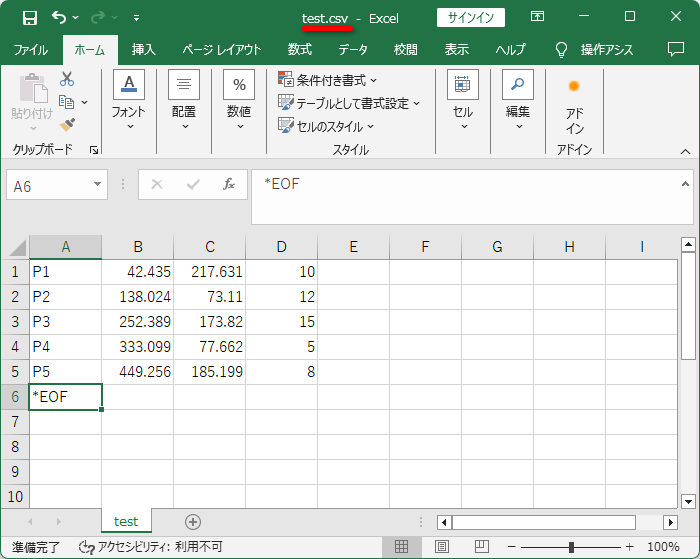

作成できました。
※または、座標データの座標値すべてをクリップボードにコピーし、新規図面の「A」列1行目に「罫線なし」で貼り付けても作成できます。
【すべての座標データをクリップボードにコピーし貼り付ける方法】
1.Excel で新規ファイルを開きます。
2.CSV に変更したい Excel ファイルを開きます。
例として、「座標データ.xlsx」を開きます。
3.手順 2 で指定した Excel ファイルの座標データの値をすべて選択します。
4.［ホーム］タブの［コピー］を選択しクリップボードにコピーします。
5.新規図面の「A」列１行目をクリックして、「貼り付け」の「罫線なし」で貼り付けます。
［ホーム］タブ＞［貼り付け］＞「罫線なし」で貼り付けます。
貼り付けられました。
6.「A」列の最終行をクリックします。
7.「A」列の最後の行に「EOF」（「」アスタリスク + 「EOF」）と入力します。
例として、「A」列 6行目に「*EOF」と入力します。
9.［ファイル］タブをクリックします。
10.「名前を付けて保存」をクリックします。
11.［参照］ボタンをクリックします。
12.［名前を付けて保存］ダイアログが表示されるので、保存先とファイル名を指定します。
例として、保存先を「デスクトップ」、ファイル名を「test」と入力します。
13.「ファイルの種類」を「CSV UTF-8 （コンマ区切り）（*.CSV）」を選択します。
14.［保存］ボタンをクリックします。
作成できました。
15.座標読み込み［JDLOADFILE］コマンドを実行します。
メニュー
16.［座標読込設定］ダイアログが表示されるので、必要な個所を指定していきます。
17.すべて設定出来たら［OK］ボタンを押します。
18.［座標読み込み］ダイアログが表示されるので、ファイルを選択し［開く］ボタンを押します。
手順 14 で作成した座標データを読み込むことができました。
