Excel のデータを DWG データのテーブルに挿入する方法

製品名
ARES Commander 2023
ARES Standard 2023
ARES Mechanical 2023

Exce lデータを DWG データのテーブルに挿入し、Excel データの更新を反映させたいです。
操作方法を教えてください。



ARES 2023 から[DATALINK]コマンドが使用できるようになりました。
下記手順で作成できます。



1.コマンドウィンドウに[DATALINK]と入力しコマンドを実行します。

2.「データリンクマネージャー」が表示されるので、追加の[+]ボタンをクリックします。

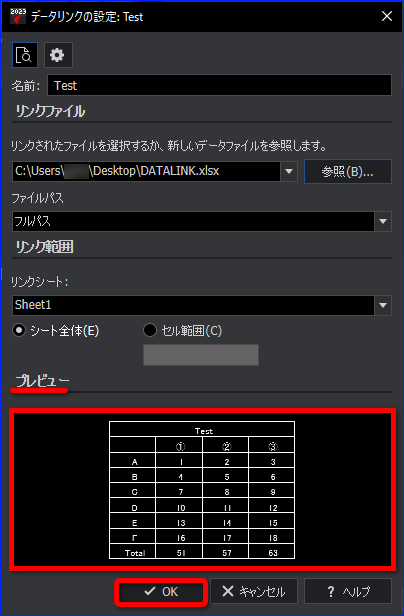

3.「データリンクの設定」ダイアログが表示されるので、名前を変更します。
例として「Test」と入力します。

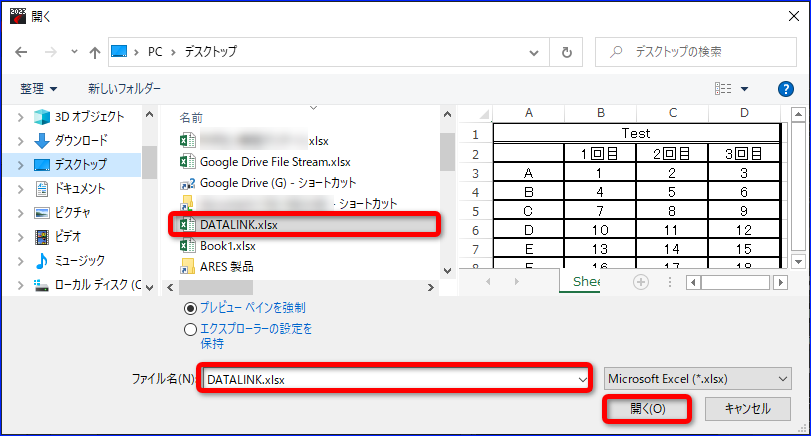

4.[参照]ボタンをクリックし、データをリンクさせる Excel データを選択します。

5.選択したデータがプレビュー画面に表示されるので、確認し[OK]ボタンをクリックします。

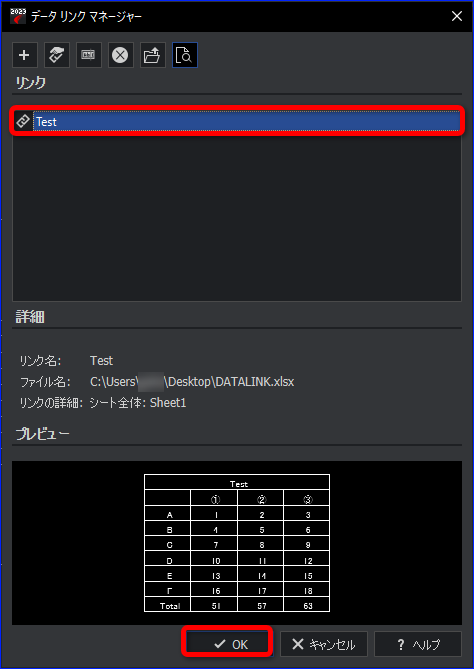

6.「データリンクマネージャー」で作成したリンク名が作成されたら、[OK]ボタンをクリックしダイアログを終了します。

7.テーブル[TABLE]コマンドを実行します。

コマンドの実行方法

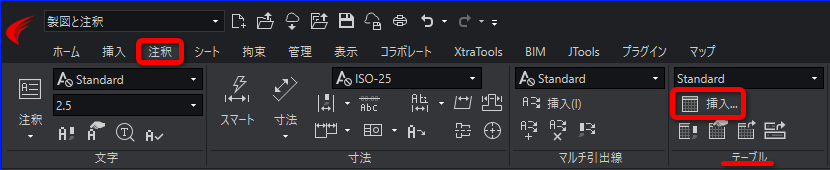

リボン

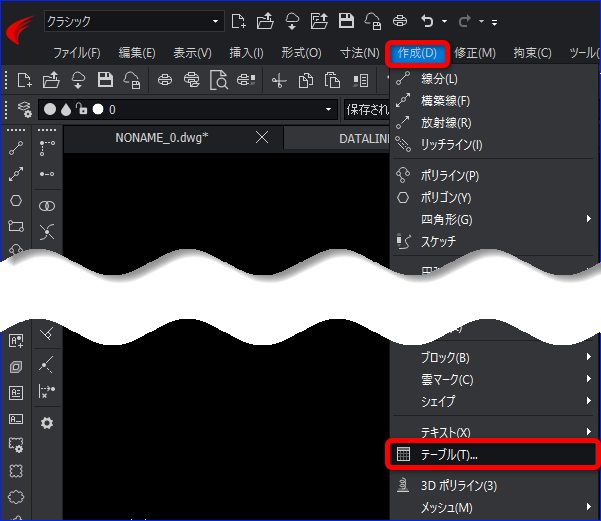

メニュー

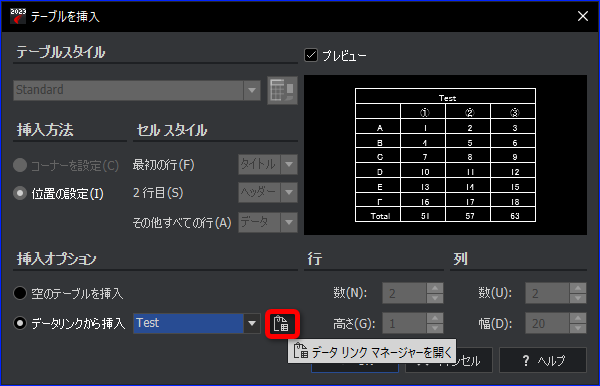

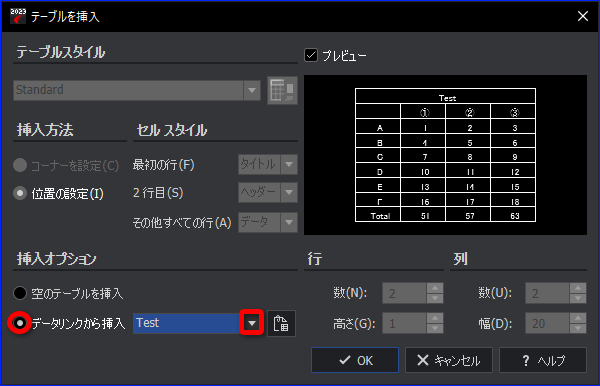

8.挿入オプションの「データリンクから挿入」にチェックを入れ、リンク先を選択します。

※[データリンクマネージャー]を開くとプレビューや詳細が確認できます。

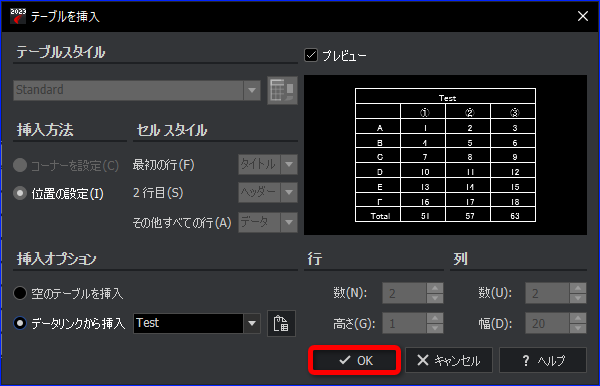

9.[OK]ボタンをクリックします。

10.コマンドウィンドウに「挿入点を指定」と表示されますので、カーソルを移動させ挿入したい場所をクリックします。

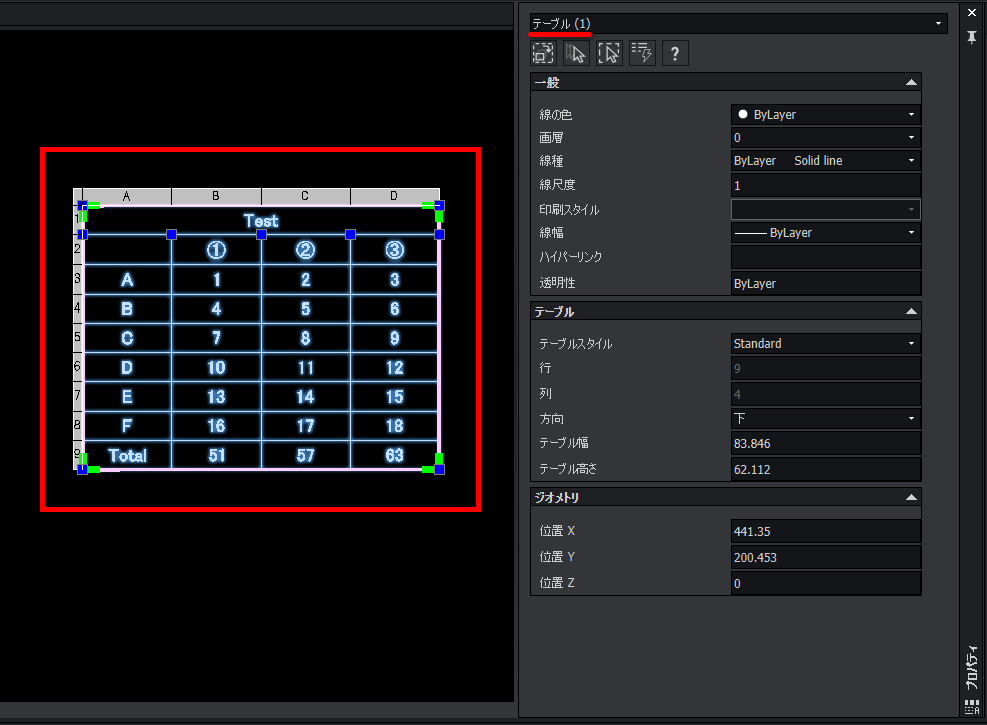

挿入できました。

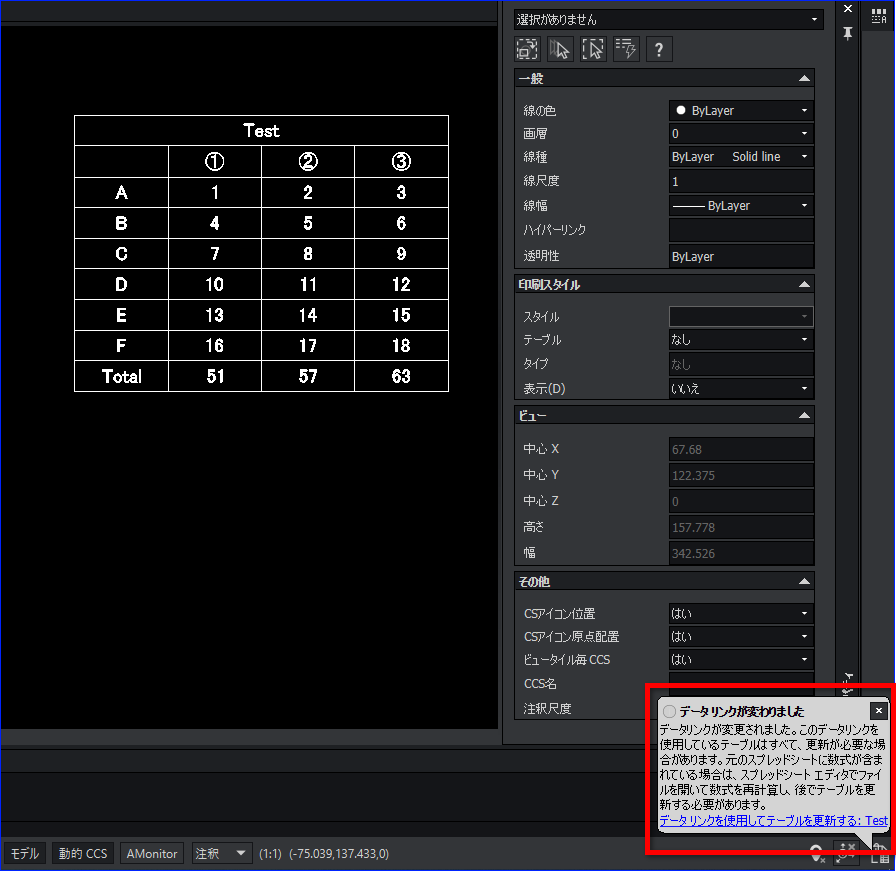

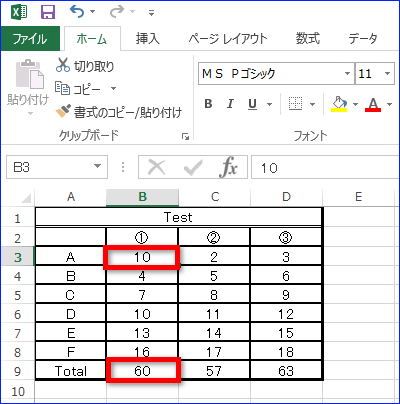

Excel データが変更されて保存されると、バルーンで通知が表示されます。

反映させる場合は「データリンクを使用してテーブルを更新する」をクリック。

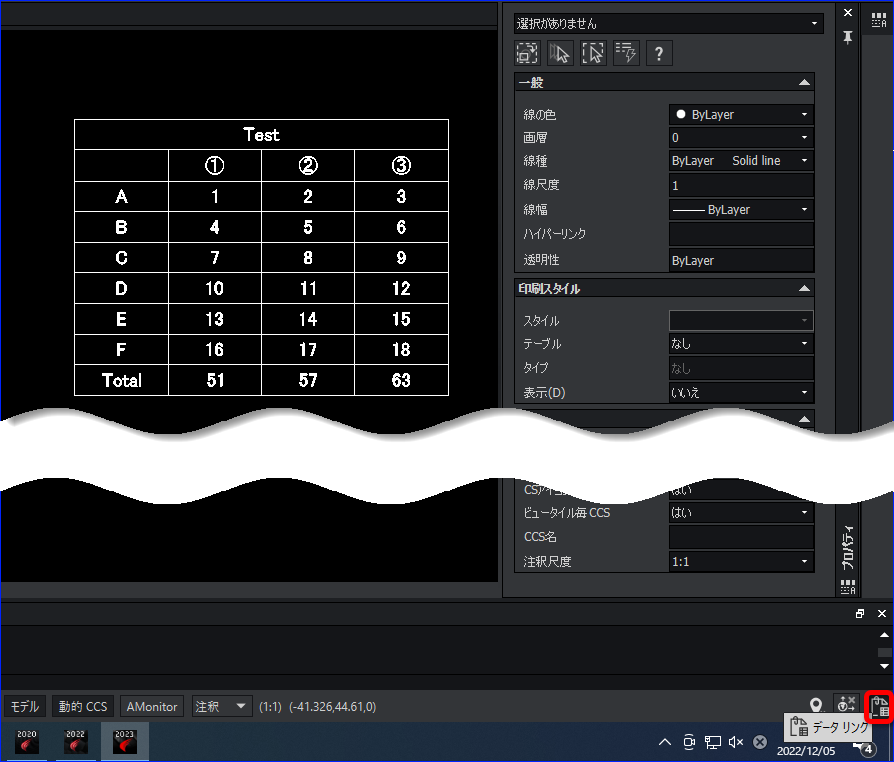

または「データリンク」のアイコン上で右クリックし、「すべてのデータリンクを更新」をクリックします。

反映されました。

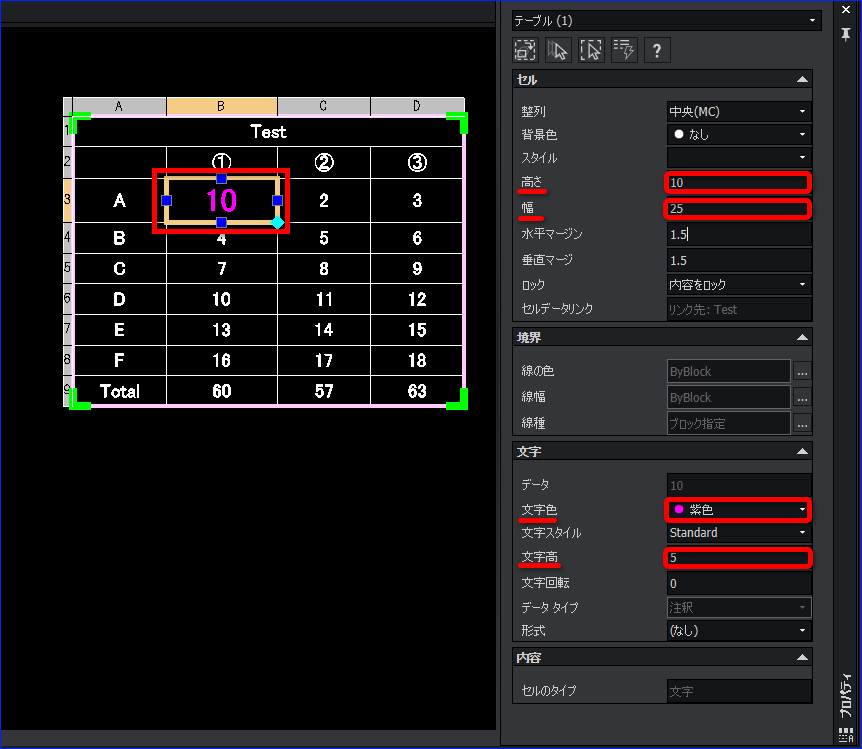

「文字高」や「文字色」、セルの「高さ」や「幅」などはプロパティパレットから変更できます。
※プロパティパレットのグレーアウトしていない箇所は変更できます。
