Excel データをDWG データに貼り付けて変更を反映させたいです。
操作方法を教えてください。

　

下記手順で貼り付けると変更が反映されます。

　

1.Excel データを開きます。
例としてExcelデータ「test.xlsx」を開きます。

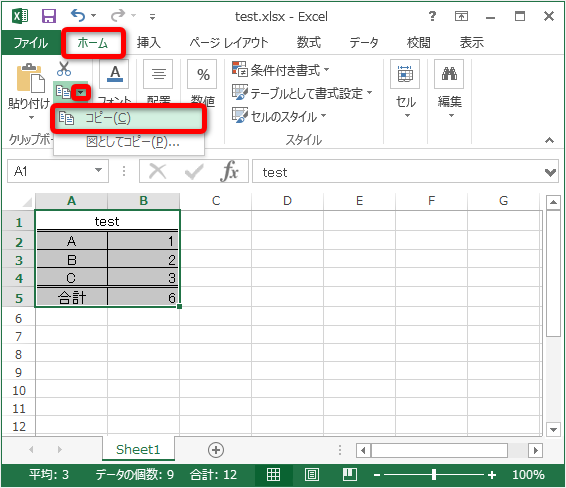

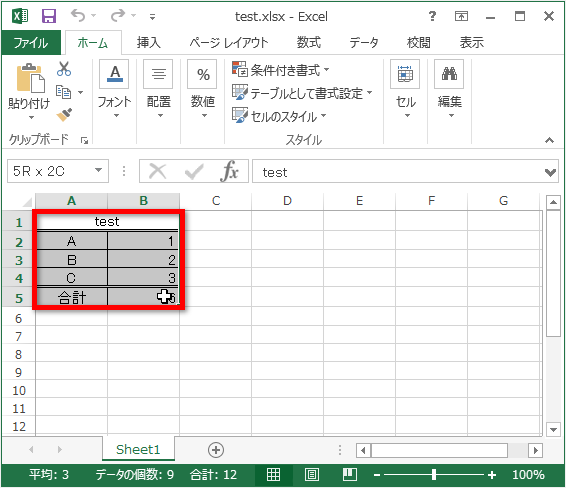

2.範囲を指定してクリップボードにコピーします。

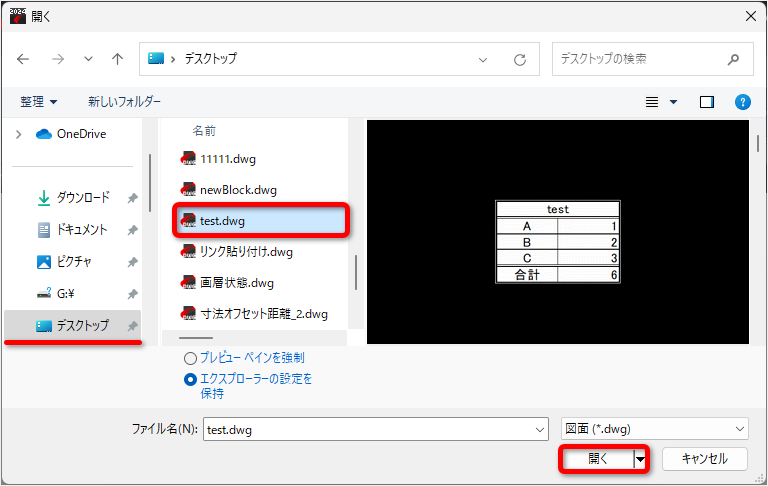

3.ARES で Excel データを貼り付けたい図面を開きます。
関連 FAQ：図面（DWG、DXF）を開きたい
例として「test.dwg」を開きます。

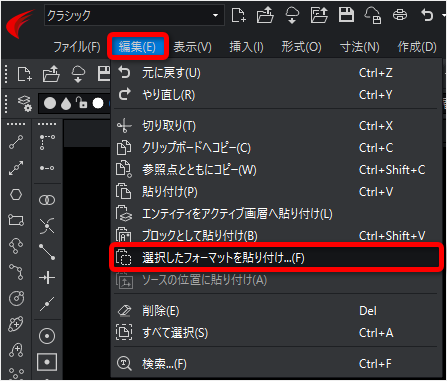

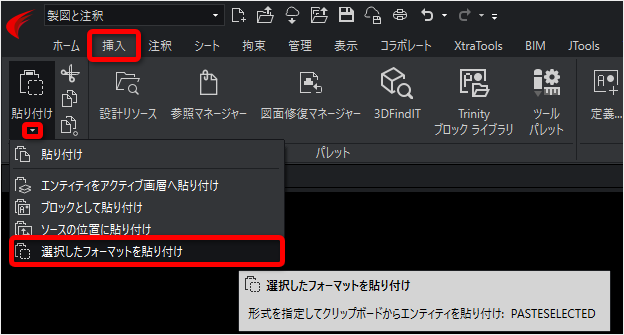

4.選択したフォーマットを貼り付け［PASTESELECTED］コマンドを実行します。

5.［選択したフォーマットを貼り付け］ダイアログが表示されるので、［リンク貼り付け（L）］を指定します。

6.［OK］ボタンをクリックします。

7.コマンドウィンドウに「位置を指定」と表示されるので、貼り付けたい任意点をクリックします。

8.コマンドウィンドウに「幅を指定」と表示されるので、カーソルを移動して幅を指定します。

作成できました。

※［その他］の［タイプ］が「リンク」になります。

9.Excelデータを変更し保存します。
例として「1」から「10」に変更します。

10.DWG データを一度閉じます。

11.再度 DWG データを開き直すと反映されます。

　

※［選択したフォーマットを貼り付け］ダイアログで［貼り付け］を選択するとExcelデータを変更しても反映されません。

　

関連 FAQ：
・Excel のデータを DWG データに貼り付けたい
・Excel の表を図面に貼り付けて編集できるようにしたい
