JTools の分割線[JDX_BLINE]コマンドを使ってエンティティを分割したい

製品名
ARES Commander 2023
ARES Standard 2023
(青い星)

分割線[JDX_BLINE]コマンドを使ってエンティティを分割したいです。
操作方法を教えてください。



:a:

下記手順で作成できます。

【角度で分割する場合】

1.分割線[JDX_BLINE]コマンドを実行します。

コマンドの実行方法
リボン

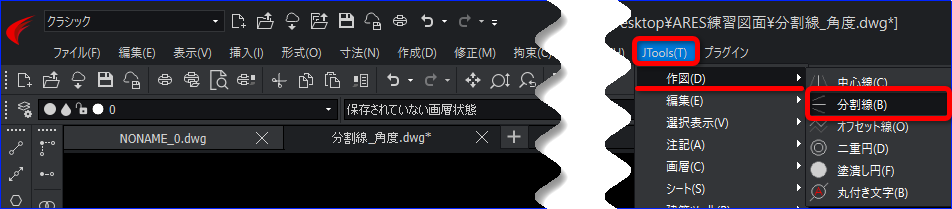

メニュー

2.コマンドウインドウに「角度」の[A]と入力します。

3.コマンドウインドウに「分割数」と表示されるので、分割する値を入力し Enter を押します。

4.コマンドウインドウに「1本目の直線を指示」と表示されるので、1本目をクリックします。

5.コマンドウインドウに「2本目の直k線を指示」と表示されるので、2本目をクリックします。

作成できました。



【距離で分割する場合】

1.分割線[JDX_BLINE]コマンドを実行します。

コマンドの実行方法
リボン

メニュー

2.コマンドウインドウに「距離」の[L]と入力し、Enter を押します。

3.コマンドウインドウに「分割数」と表示されるので、分割する値を入力し、Enter を押します。

4.コマンドウインドウに「1本目の直線を指示」と表示されるので、1本目をクリックします。

5.コマンドウインドウに「2本目の直線を指示」と表示されるので、2本目をクリックします。

作成されました。
