JWW書き出しができない

製品名
ARES Commander 2018/2019/2020
ARES Standard 2018/2019/2020
(青い星)

JWW書き出しを行ってもJWWデータが作成されません。



(青い星)

[JWW書き出し]>[Jw_cadファイルを保存]でファイルの保存場所を指定し、名前を付けて保存した時点ではまだJWWデータは作成されておりません。
以下の手順で書き出しを行ってください。

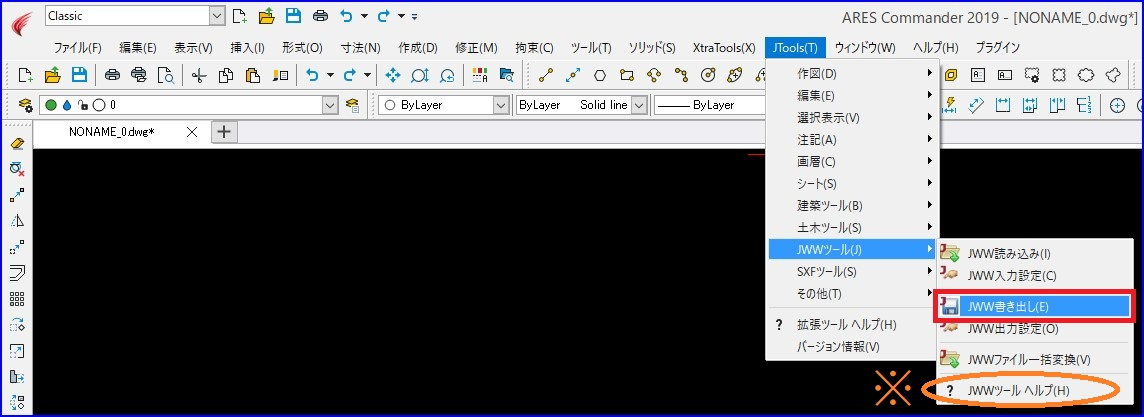

  1. Classic表示をご使用でしたら、メニューバーから[JTools]>[JWWツール][JWW書き出し]をクリックします。
    (※JWW書き出しのヘルプがご覧いただけます。)

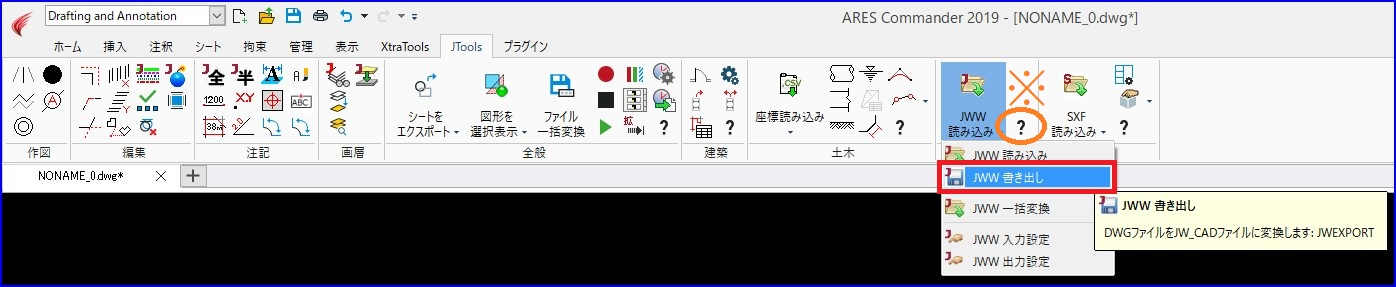

    リボン(Drafting and Annotation)表示をご使用でしたら、リボンタブから[JTools]>[JWW]>[JWW書き出し]をクリックします。
    (※JWW書き出しのヘルプがご覧いただけます。)

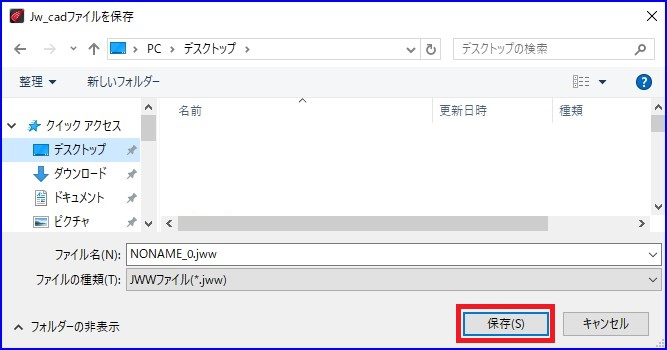

  2. [Jw_cadファイルを保存]ダイアログが出ます。
    ファイルの保存場所を指定してファイル名を入力し[保存]ボタンをクリックします。
    ★この時点ではまだJWWデータは作成されておりません★

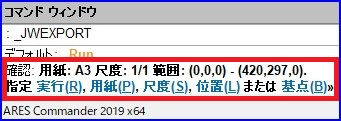

  3. [コマンドウィンドウ]にJWWへの変換オプションが出ます。
    確認部分をご覧いただき、必要な設定をしていきます。
    ()内のアルファベットがコマンドになります。
    用紙の設定・・・[P]を入力してEnter、その後希望の用紙サイズを入力しEnter
    尺度の設定・・・[S]を入力してEnter、その後希望の尺度を入力しEnter
    範囲の設定・・・用紙と尺度の設定が終わったら[L]を入力してEnter、点線の四角がカーソルについてきますので位置を決めてクリックします。
    全ての設定が終わったら実行[R]を入力しEnter、これでJWWデータが作成されます。



  4. 設定した保存場所を確認してください。
    JWWデータが作成されています。
