JWW で作成した図面を JWW 読み込み［JDLOADFILE］コマンドで変換しましたが、線幅がすべて同じになってしまいます。
JWW 標準線種のパターンや設定した線幅で変換する方法を教えてください。
下記手順で JWW で設定した線幅や標準線種のパターンを読み込めます。

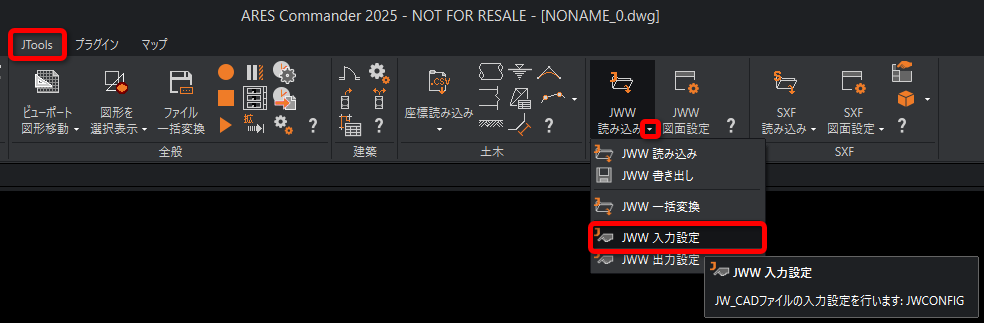

1.JWW 入力設定［JWCONFIG］コマンドを実行します。
コマンドの実行方法
リボン

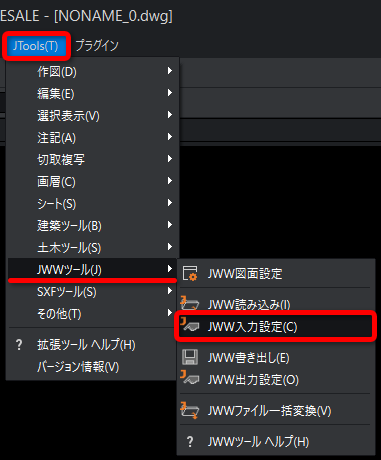

メニュー

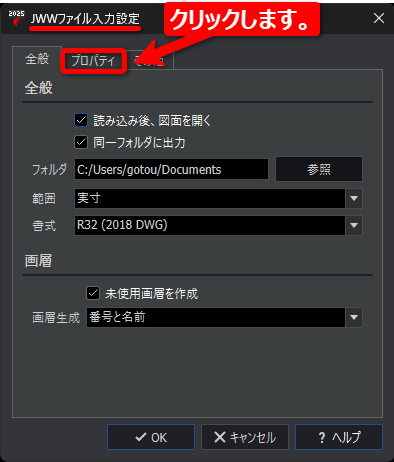

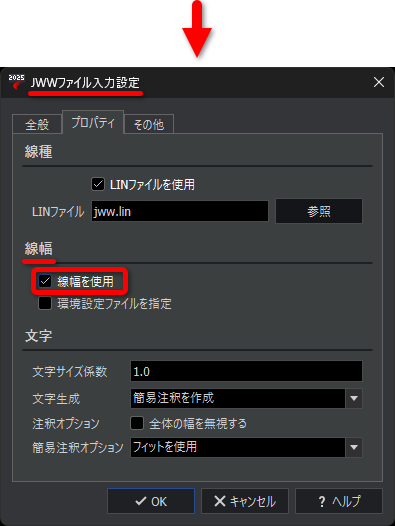

2.［JWW ファイル入力設定］ダイアログが表示されるので、［プロパティ］タブをクリックします。
3.［線種］のLIN ファイルが「 JWW.lin 」に設定されていることを確認し、［LINファイルを使用］にチェックを入れます。
クリックしてチェックを入れます。

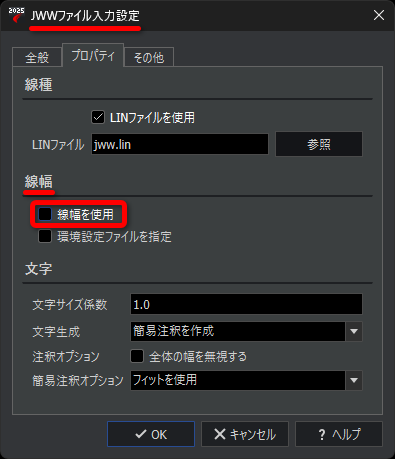

4.［線幅］の「線幅を使用」をクリックしてチェックを入れます。

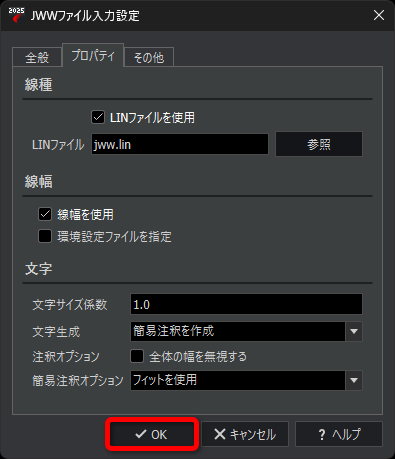

5.［OK］ボタンを押してダイアログを終了します。
6.JWW 読み込み［JWIMPORT］コマンドを実行します。
コマンドの実行方法

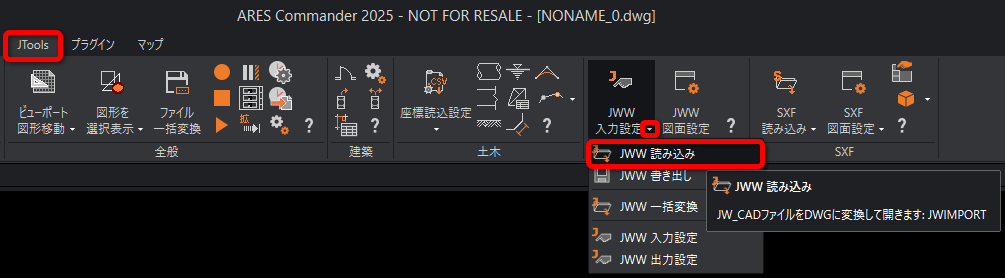

リボン

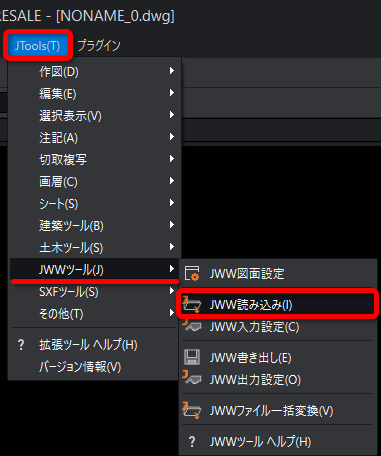

メニュー

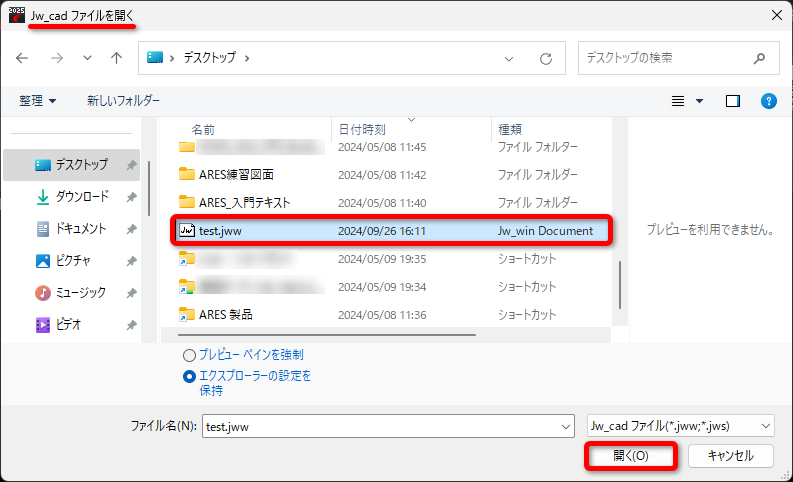

7.［Jw_cad ファイルを開く］ダイアログが表示されるので、変換するファイルを指定し［開く］ボタンを押します。
例として、ファイル名「 test.jww 」を選択します。

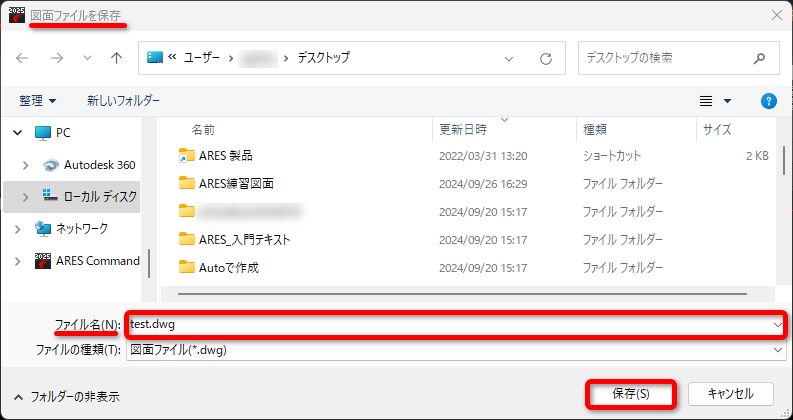

8.［画面ファイルを保存］ダイアログが表示されるので、ファイル名を指定し［保存］ボタンを押します。
例として、ファイル名「 test.dwg 」と入力します。

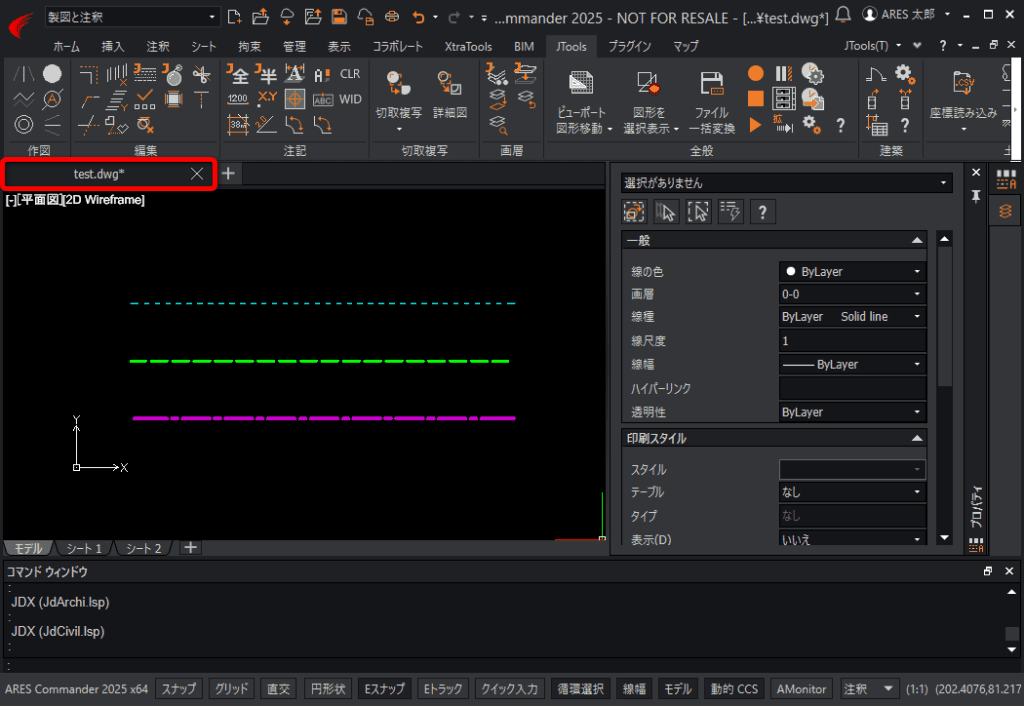

※手順 8 で保存した図面が ARES で開き、jw_cadと同じように表示されます。
ARES：

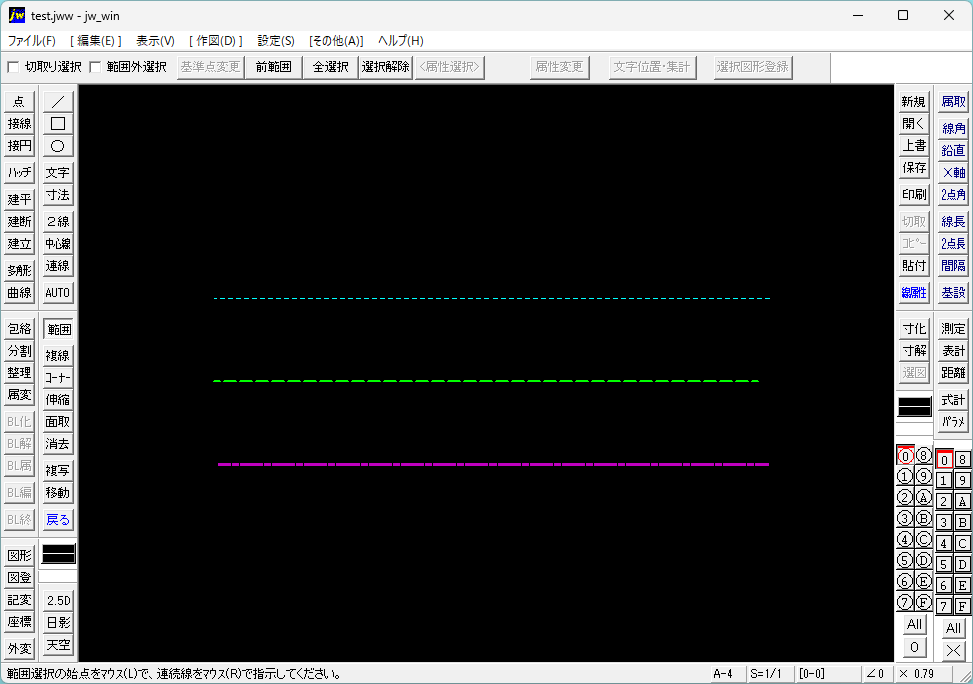

JW_cad：
