JWW 書き出し［JWEXPORT］コマンドで、図面の一部だけを書き出したいです。
操作方法を教えてください。
JWW 書き出し［JWEXPORT］コマンドは、モデル画面の全てのエンティティが書き出されます。
図面の一部のみを書き出す場合は、書き出したいエンティティのみの DWG データを作成後、JWW 書き出し［JWEXPORT］コマンドを実行してください。
下記手順で作成できます。
例として、「A」図面だけをJWW に書き出します。
「A」図面：
1.書き出したいエンティティを選択します。

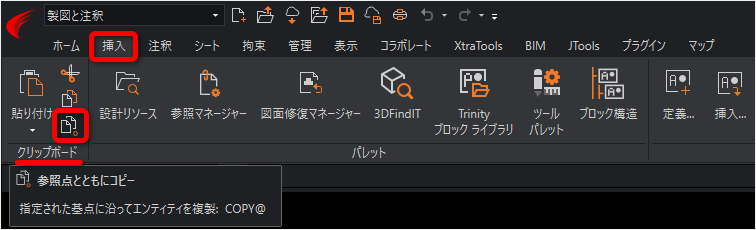

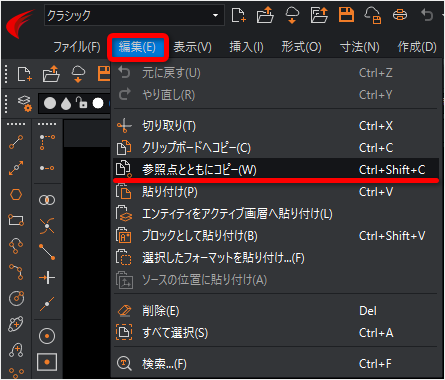

2.参照点とともにコピー［COPY@］コマンドを実行します。
メニュー
3.コマンドウィンドウに「参照点を指定」と表示されるので、参照点をクリックします。

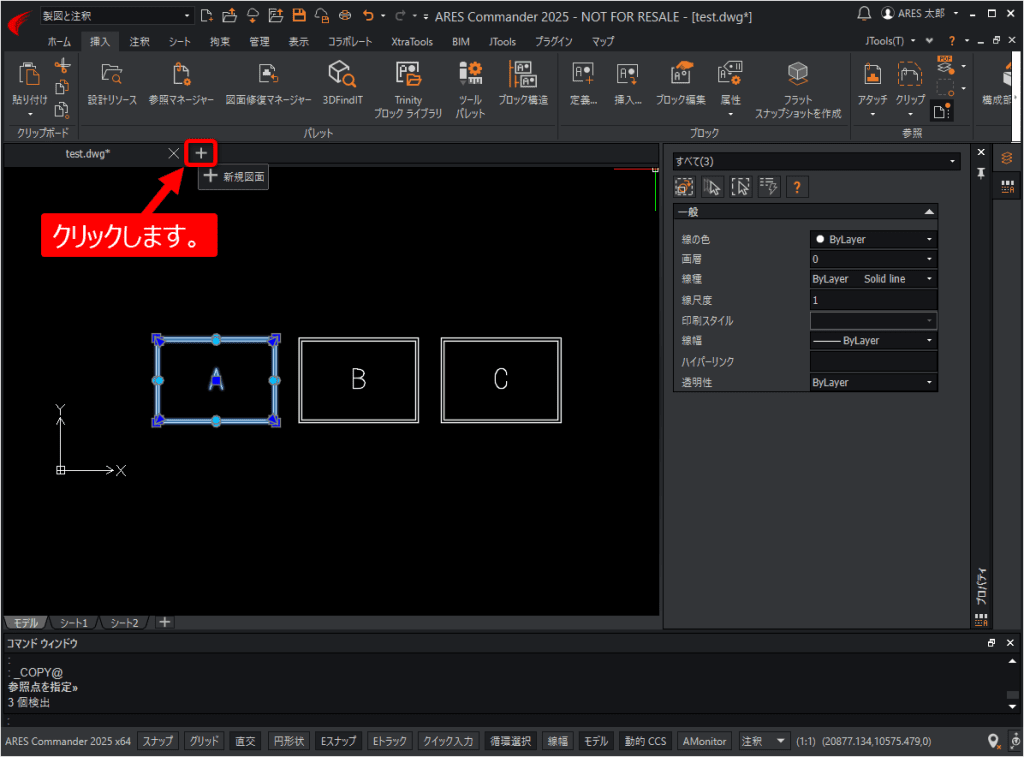

4.新規図面を開きます。

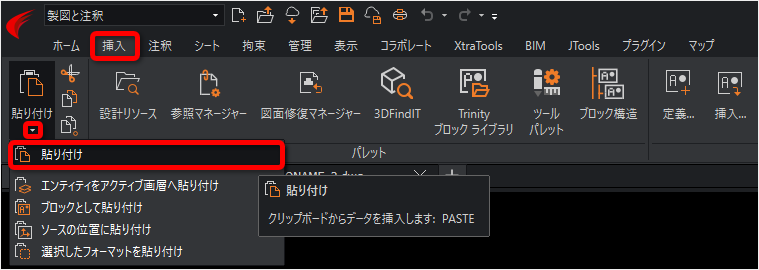

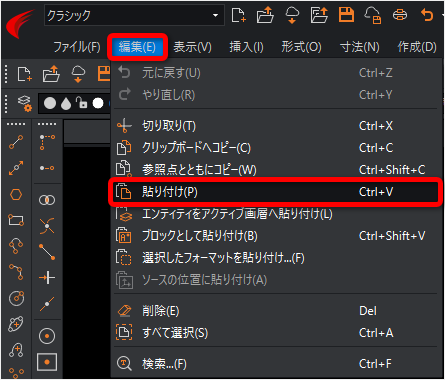

5.手順 4 で作成した新規図面で、貼り付け［PASTE］コマンドを実行します。
メニュー
キーボードの［Ctrl］キー + ［V］でも貼り付けできます。

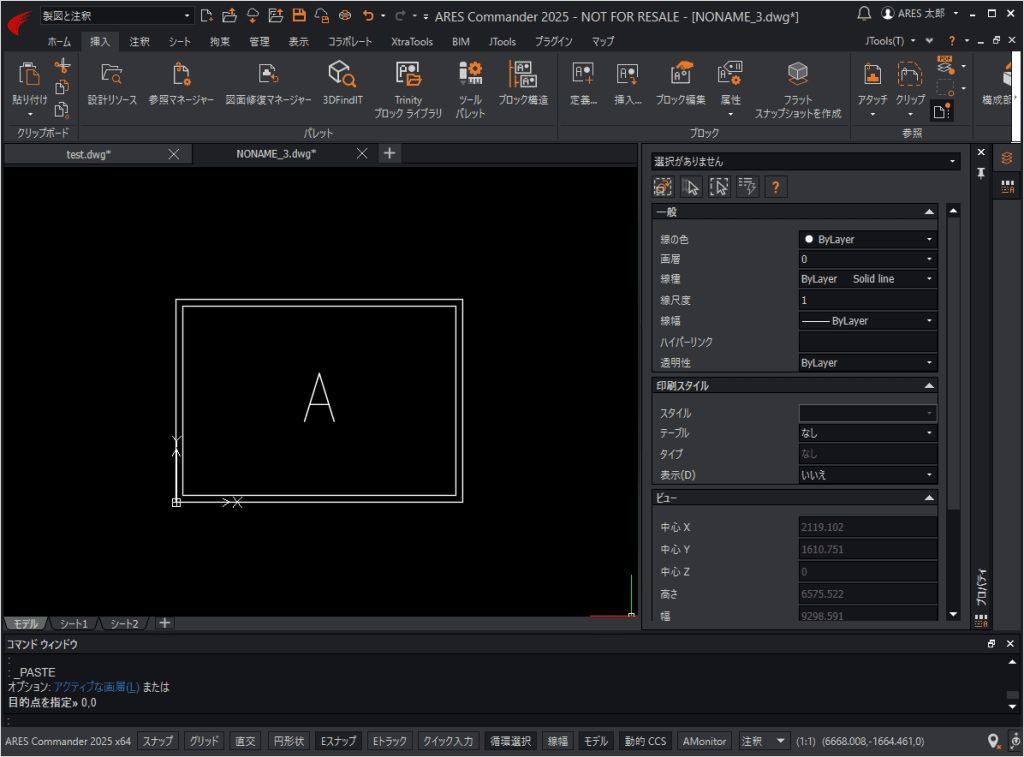

6.コマンドウィンドウに「目的点を指定」と表示されるので、目的点を指定します。
例として「0,0」と入力し Enter を押します。

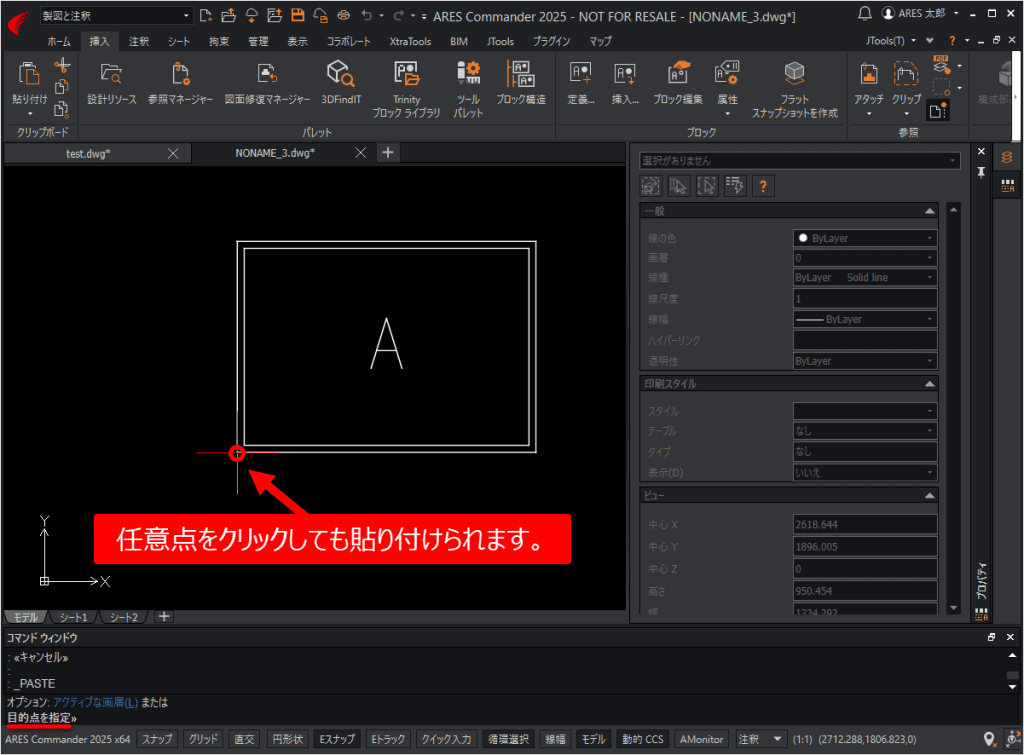

※任意点をクリックしても貼り付けられます。
関連 FAQ：「貼り付け」の違いが知りたい

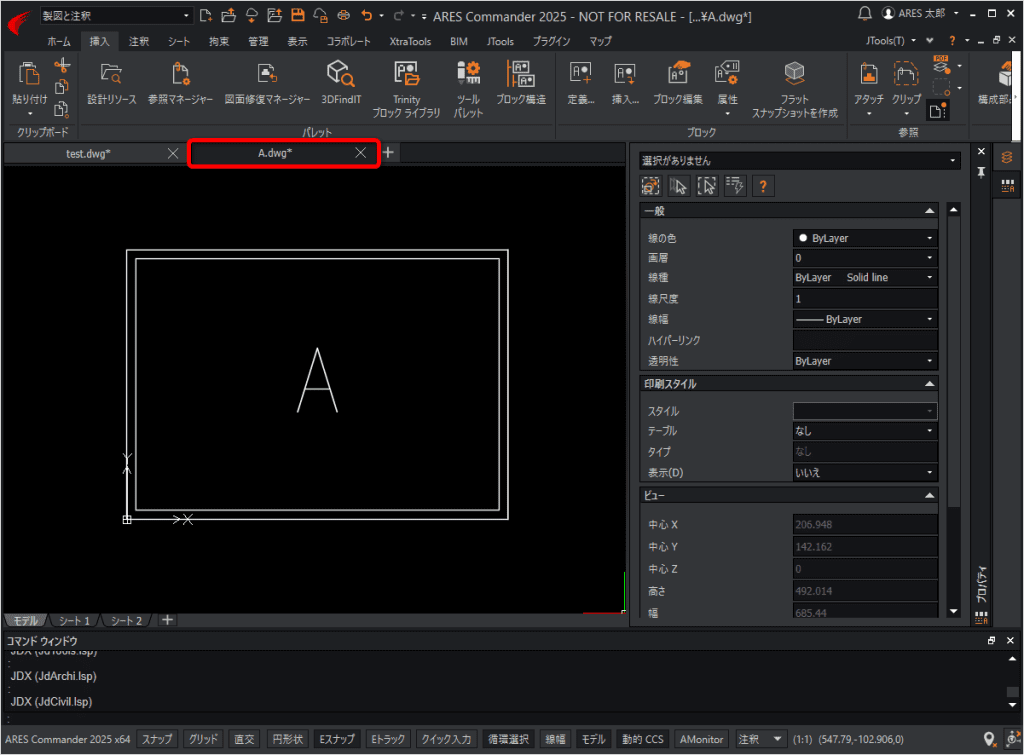

貼り付けられました。
7.JWW書き出し［JWEXPORT］コマンドを実行します。
メニュー

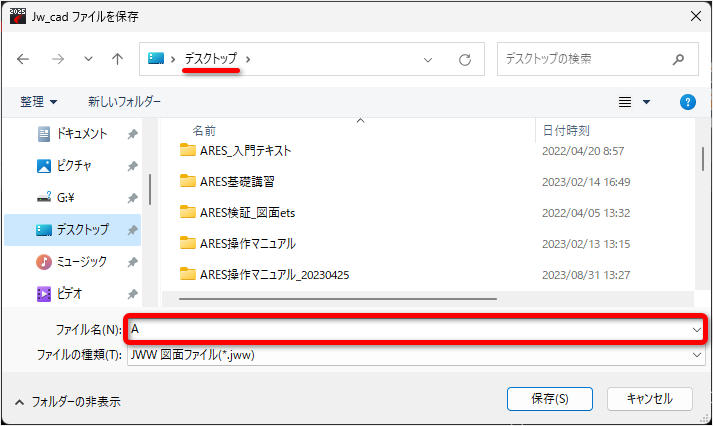

8.［Jw_cad ファイルを保存］ダイアログが表示されるので、保存先とファイル名を指定します。
例として、［保存先］を「デスクトップ、［ファイル名］を「A」とします。

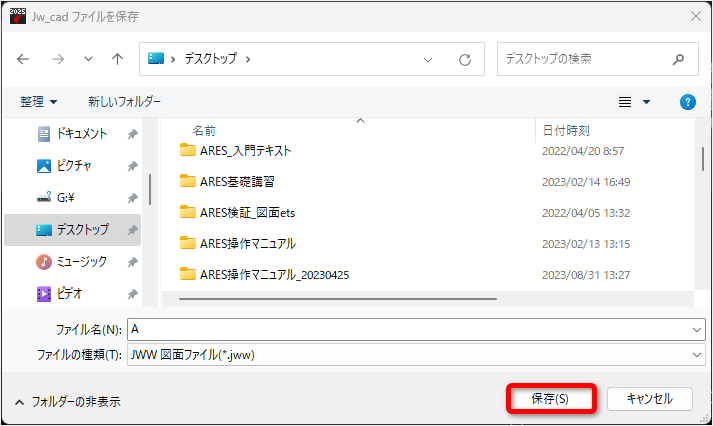

9［保存］ボタンをクリックします。
10.コマンドウィンドウに「実行（R）」「用紙（P）」「尺度（S）」「位置（L）」または「位置合わせ（B）」と表示されるので、「用紙（P）」の「P」と入力し Enter を押します。

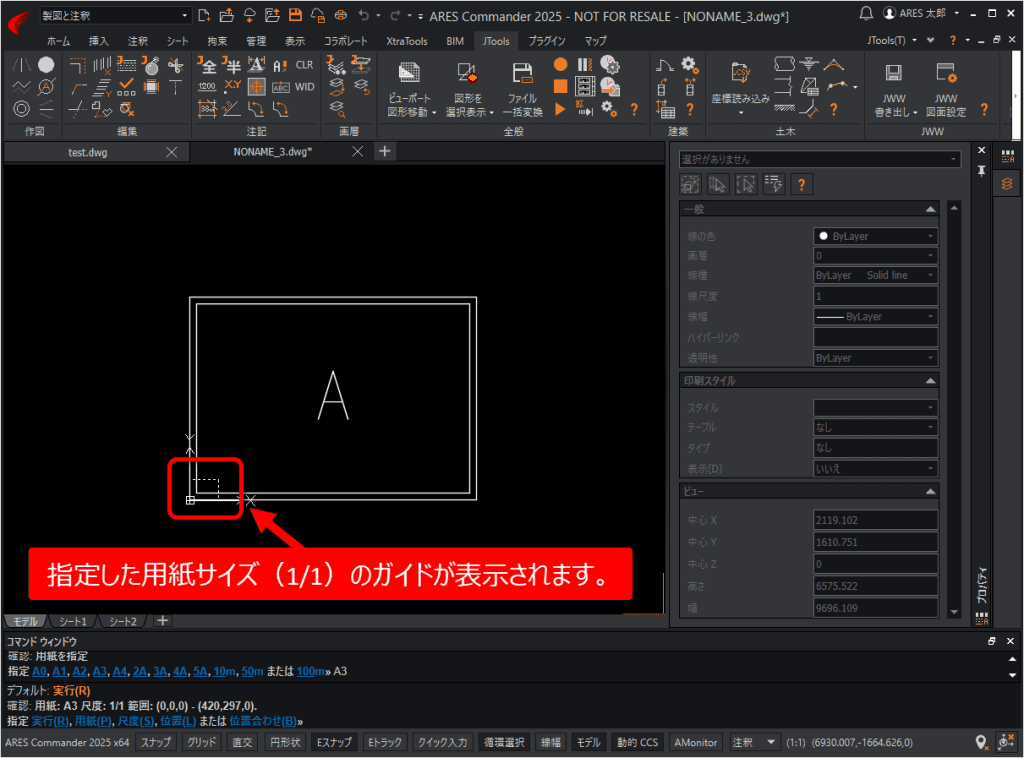

11.コマンドウィンドウに「用紙を指定」と表示されるので、用紙サイズを入力し Enter を押します。
例として「A3」と入力します。
12.「尺度（S）」の「S」と入力し Enter を押します。
13.コマンドウィンドウに「尺度を指定」と表示されるので、尺度を入力し Enter を押します。
例として「1/10」と入力します。
※このまま「実行（R）」しコマンドを終了すると、JWW で作成した図面を開いた時にガイドで表示されている位置で開きます。
14.「位置（L）の「L」と入力し Enter を押します。
15.コマンドウィンドウに「位置を指定」と表示されるので、位置を指定します。
例として「0,0」と入力し Enter を押します。
※任意点をクリックしても指定できます。
※カーソルを動かすとガイドも移動します。
16.「実行（R）」の「R」と入力し Enter を押します。
作成できました。
※JWWに書き出したいエンティティのみの［シート］が作成されている場合は、シートをエクスポート［EXPORTSHEET（EXPORTLAYOUT）］コマンドでもJWWに書き出したいエンティティのみを新規図面に書き出すことができます。
関連 FAQ：［シートをエクスポート］の操作方法
関連 FAQ：
・JWW ファイルの読み込み および 書き出しを行う方法
・JWW 書き出し［JWEXPORT］コマンドで中心位置を指定したい
・ARESで作成した線設定のままJWWに変換したい
