PDF に出力すると、図枠の一部が欠けてしまい印刷されません。
すべて印刷するにはどうすればいいでしょうか？

　

［印刷］ダイアログで選択した「用紙サイズ」によって余白（マージン）の設定が異なります。

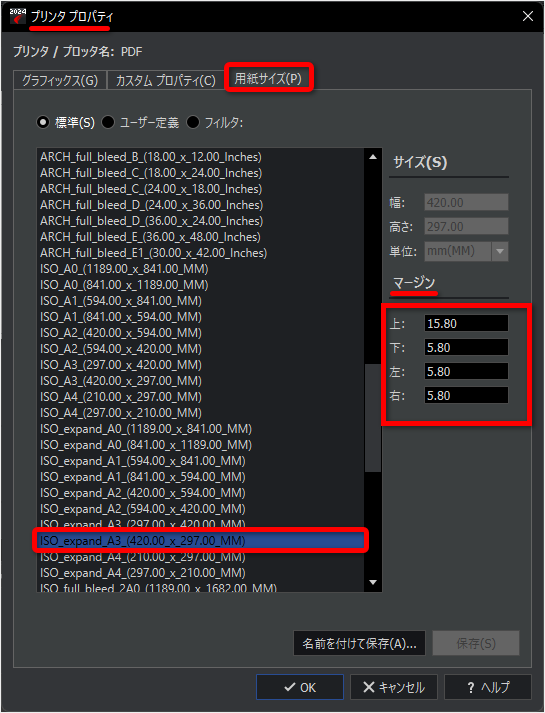

「ISO_expand A3(420.00 ×297.00_MM）の場合：

余白は、シートでは点線で表示されていますが、点線内に収まっていないエンティティは印刷されません。

［印刷］ダイアログで、ビルトイン PDF の「用紙サイズ」を、余白のない「フルブリード」に変更するとすべて印刷できます。

PDF：

　

下記手順で作成できます。

　

1.印刷［PRINT］コマンドを実行します。

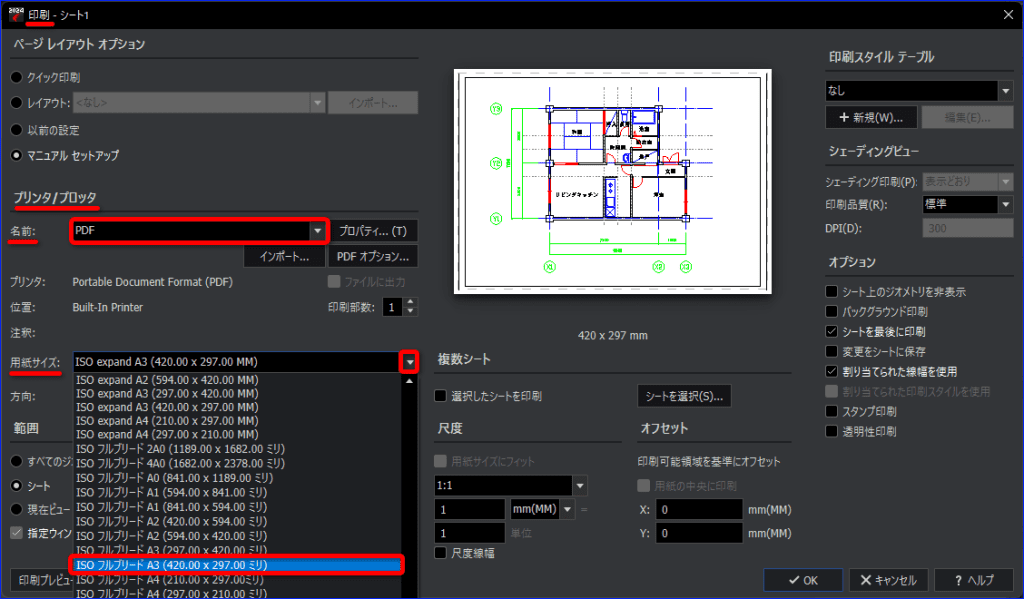

2.［印刷］ダイアログが表示されるので、［プリンタ／プロッタ］の名前を「PDF」、用紙サイズを「フルブリード」に変更します。
例として「フルブリード A 3」「横」に設定します。

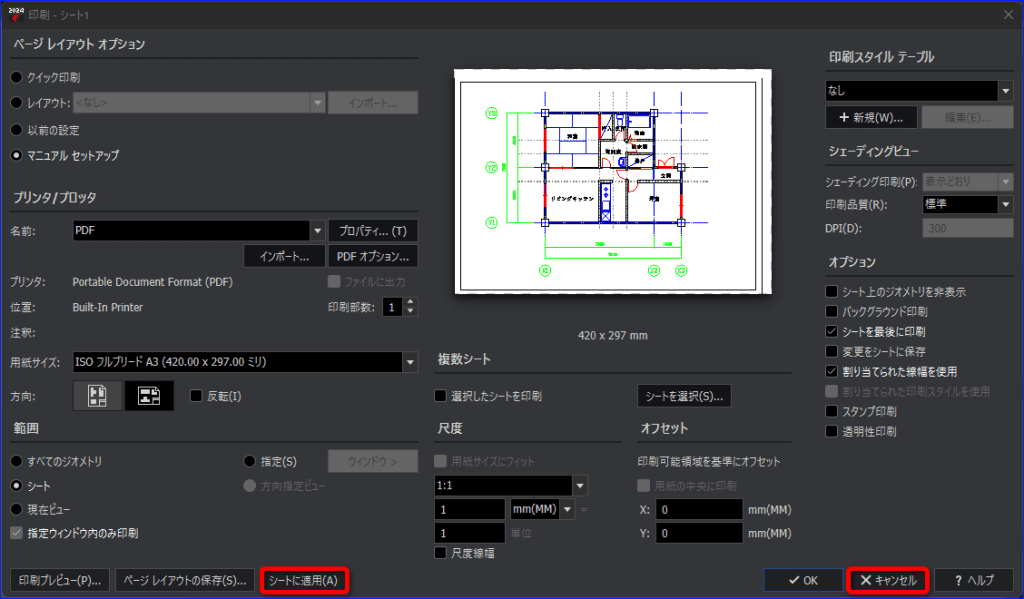

3.［シートに適用］ボタンを押してから［キャンセル］ボタンを押してダイアログを閉じます。

4.［プロパティ］パレットを表示します。

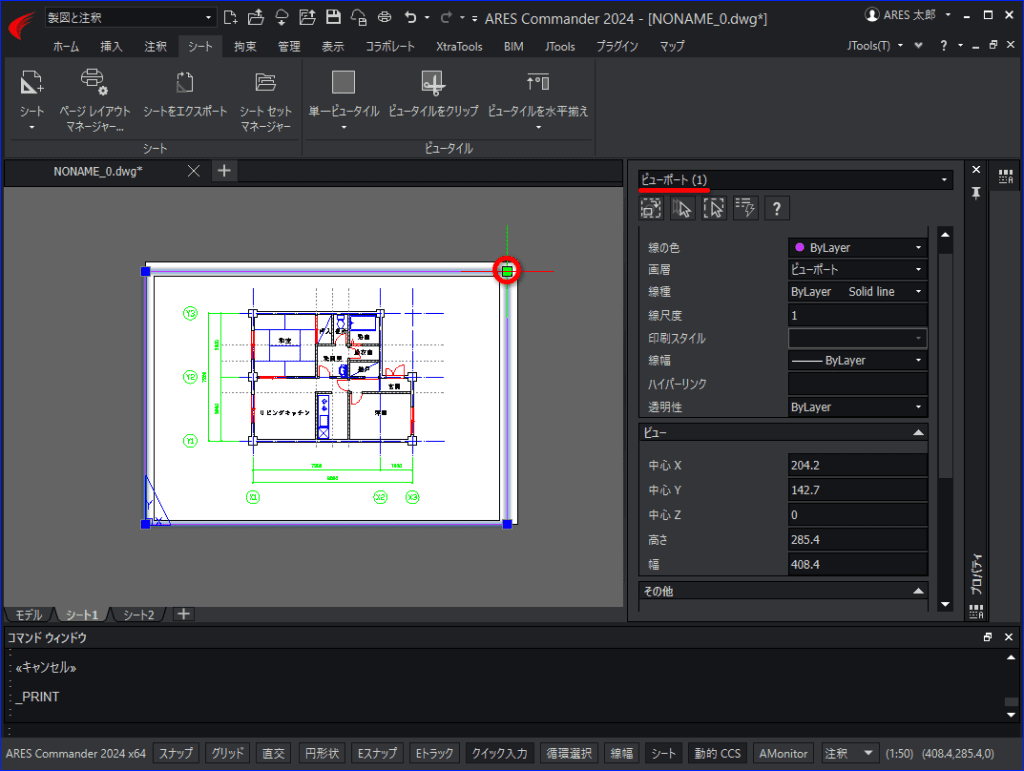

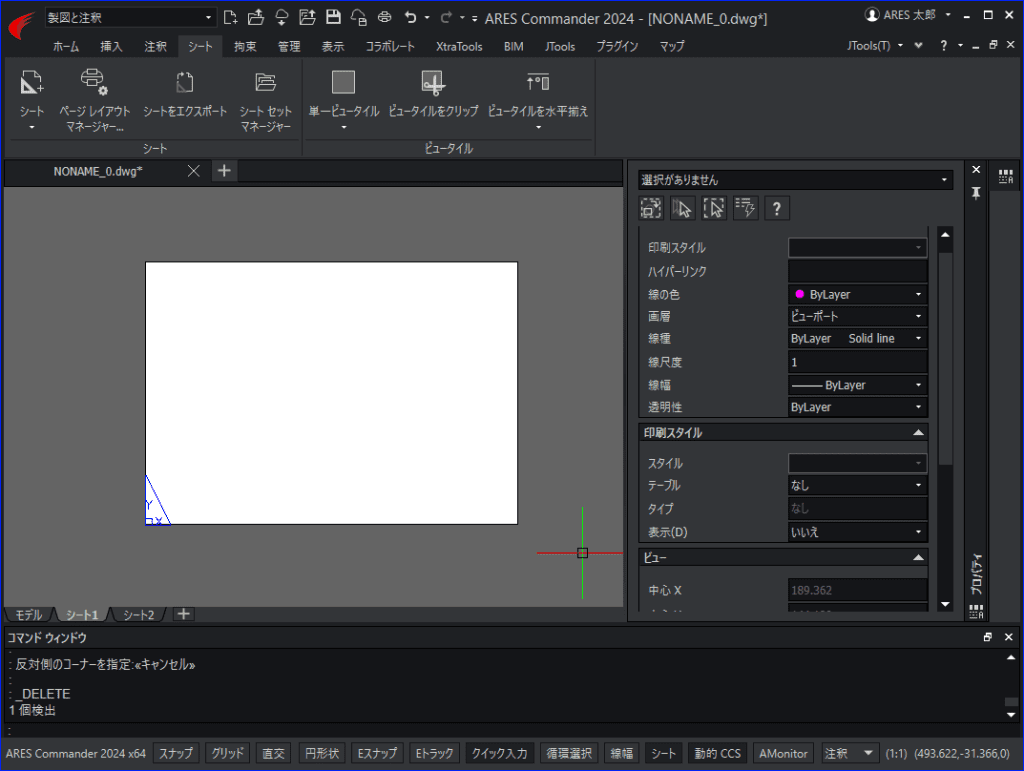

5.ビュータイル（ビューポート）をクリックし削除します。

6.単一ビュータイル［VIEWPORT］コマンドを実行し、新規にビュータイルを作成します。

7.コマンドウィンドウに「始点コーナーを指定」と表示されるので、オプションの「フィット（F）」の「F」と入力し Enter を押します。

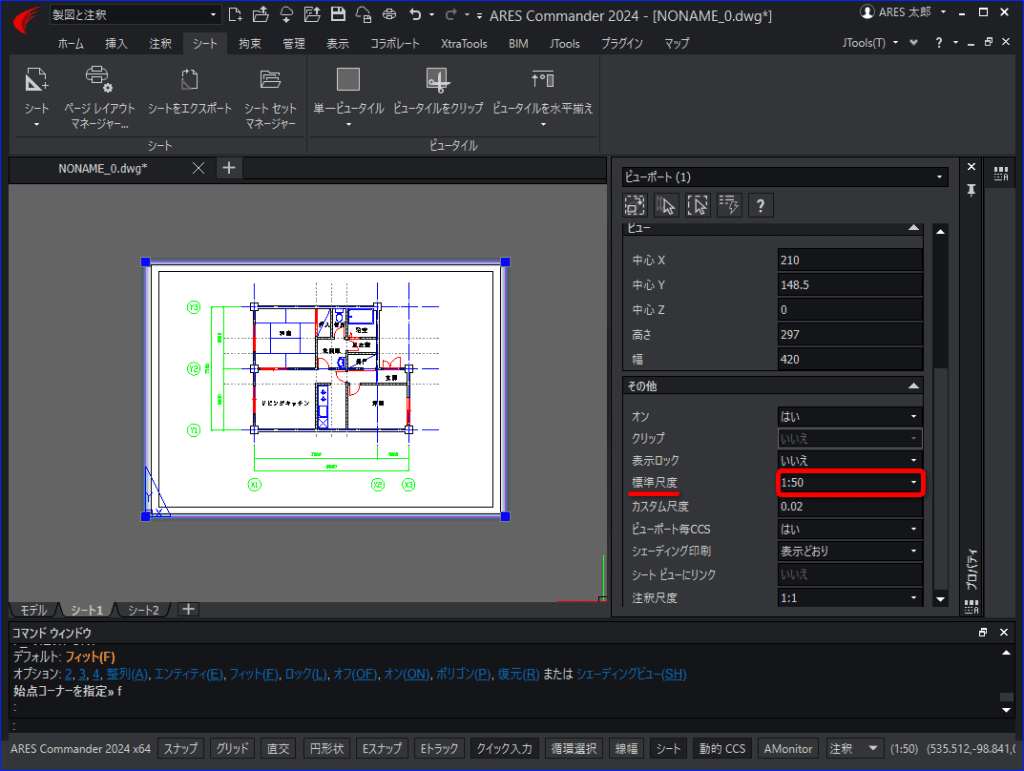

8.ビュータイルをクリックし、［プロパティ］パレットで尺度を調整します。
例として［1：50］を選択します。

9.再度、印刷［PRINT］コマンドを実行します。

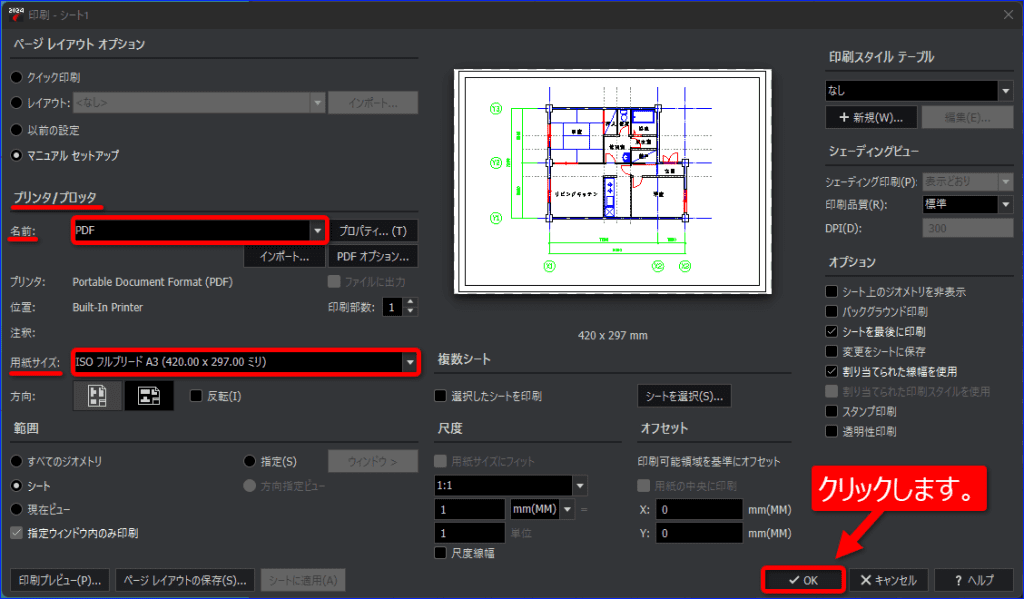

10.［印刷］ダイアログが表示されるので［OK］ボタンをクリックします。
※手順 3 で［シートに適用］ボタンをクリックしている為設定が保存されています。

11.［名前を付けて保存］ダイアログが表示されるので、保存先や名前を指定し［保存］ボタンを押します。

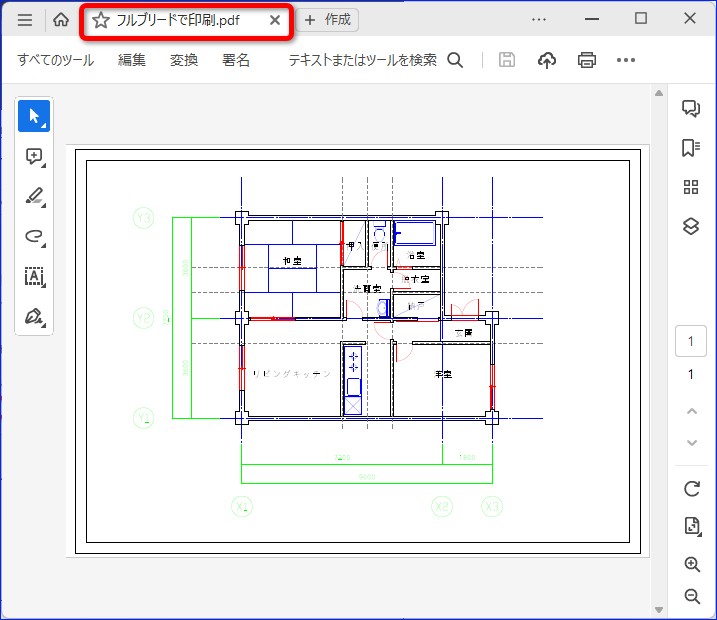

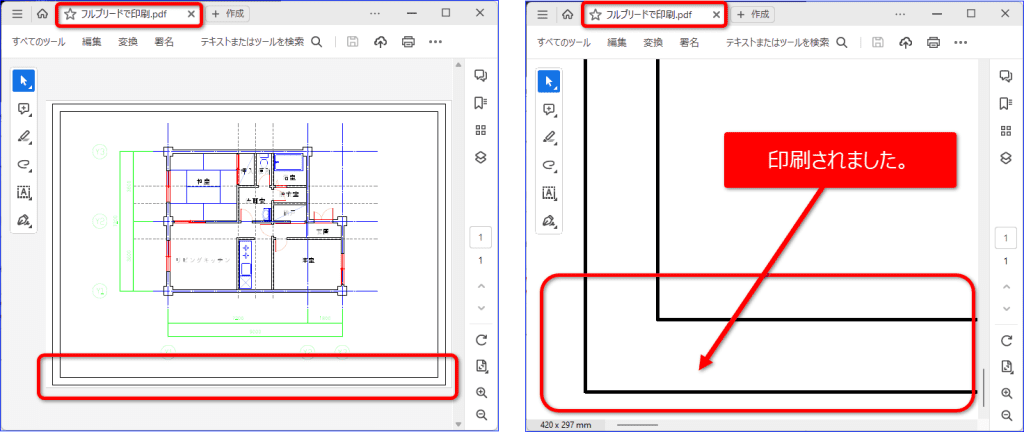

作成できました。
