PDF を CAD データに取り込みたいです。
操作方法を教えてください。

　

PDF インポート［IMPORTPDF（PDFIMPORT）］コマンドでブロックとして取り込むことが出来ます。

※ PDF を CAD データとして取り込むには、ベクターの PDF である必要があります。
紙で出力してスキャンした PDF データは CAD データとして取り込むことが出来ません。

　

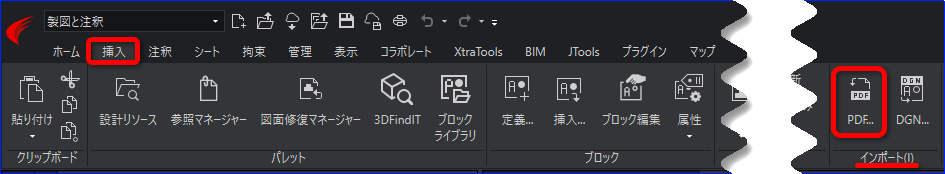

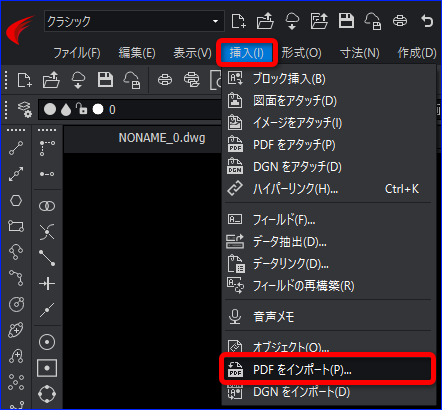

1.PDF インポート［IMPORTPDF（PDFIMPORT）］コマンドを実行します。

※ARES 2026 SP0 からリボン表示に［インポート］タブが追加されました。

2.［PDFインポート］ダイアログが表示されるので、［モード］の項目の［オプション］ボタンをクリックします。

3.「オプション」のダイアログが表示されるので、必要な項目にチェックを入れ［閉じる］ボタンをクリックします。

ARES 2025 SP3 以降：

4.「PDF ファイル」の［参照］ボタンをクリックします。

5.取り込みたい PDF を選択し、［開く］ボタンをクリックします。

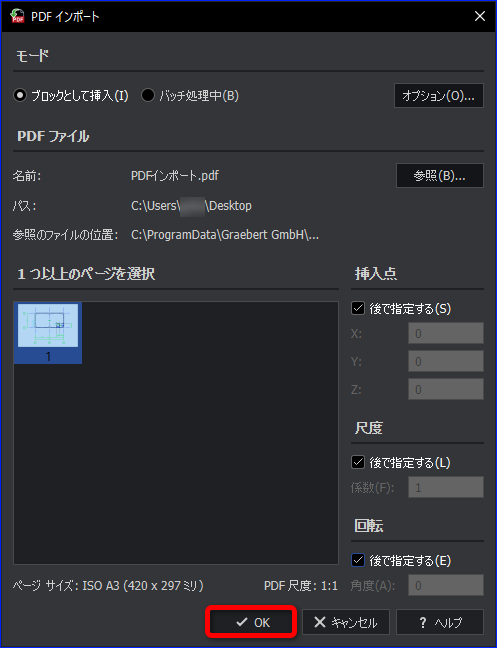

6.「挿入点」「尺度」「回転」を入力します。
「後で選択する」にチェックを入れると、モデル図面上で設定できます。
例として、すべて「後で選択する」にチェックを入れます。
※チェックを入れず何も変更しない場合は、「挿入点」:（0,0,0)・「尺度」：「1：1」・回転角度：「0（回転しない）」で取り込まれます。

7.すべての設定が終わったら［OK］ボタンをクリックします。

8.コマンドウィンドウに「目的点を指定」と表示されるので、目的点をクリックします。

9.コマンドウィンドウに「尺度」を指定と表示されるので、尺度を指定します。
例として「2」と入力し Enter を押します。

10.コマンドウィンドウに「角度を指定」と表示されるので、角度を指定します。
例として「90」と入力し Enter を押します。

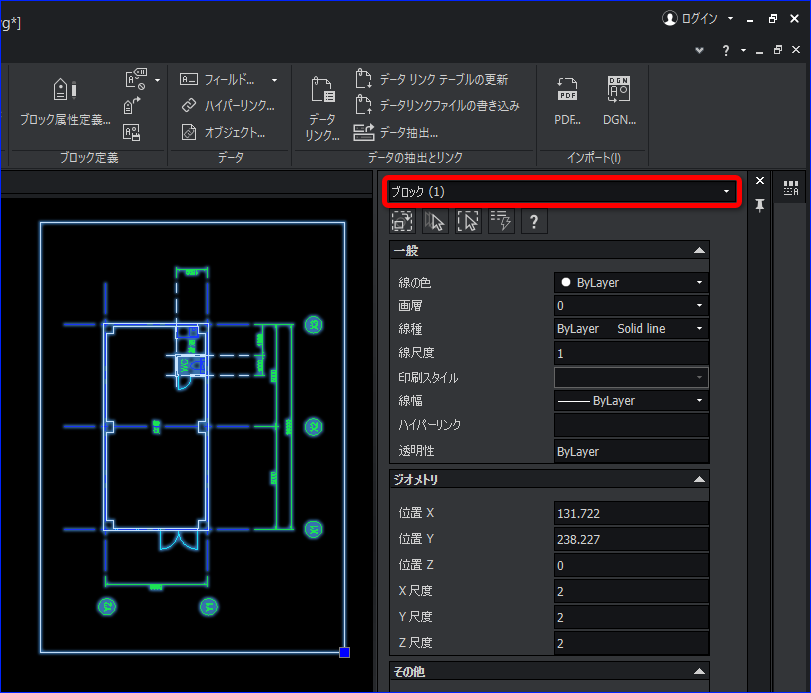

PDFを取り込むことが出来ました。

データはブロックになっています。
分解するとエンティティとして扱えます。
