PDF エクスポート［EXPORTPDF］コマンドで PDF を作成する方法を教えてください。
下記手順で作成できます。
例として、デスクトップ上にある図面データ「test.dwg」を使用します。
モデル：
シート A：
シート B：
を使用します。
【ARES 2025 以降の場合】
1.PDF エクスポート［EXPORTPDF］コマンドを実行します。
コマンド：
アプリケーションボタン：
メニュー
※ARES 2026 SP0 からリボン表示に［エクスポート］タブが追加されました。
2.［PDF エクスポート］ダイアログが表示されるので、［一般］の［参照］ボタンをクリックして作成する PDF の「保存先」や「名前」を指定します。
※デフォルトでは、図面データの保存先へ「図面データ名.pdf」の名前で作成されます。
変更しない場合は手順 4へ進んでください。
3.［ファイルを保存］ダイアログが表示されるので、「保存先」と「ファイル名」を指定して［保存］ボタンをクリックします。
例としてファイル名を「test」とします。
4.［PDFエクスポート］ダイアログが表示されるので、［シート］でエクスポートするシートを選択します。
※［すべて選択］ボタンをクリックすると、全てにチェックが入ります。
※［すべてクリア］ボタンをクリックすると、全てのチェックが外れます。
※［モデル］を選択すると、モデル画面に表示されている全てのエンティティが表示されます。
※範囲を指定することは出来ません。
例としてすべてのシートを選択します。
5.［用紙サイズ］を指定します。
［標準］：用紙サイズのリストから標準フォーマットを選択する場合
［カスタム］：選択した単位を使用し、カスタム フォーマットの幅と高さを指定する場合
例として［標準］の「ISO expand A3（420.00×297.00）」を選択します。
6.［マージン］の値を指定します。
7.［オプション］の［印刷スタイルテーブル］を指定します。
例として「monochrome.ctb」を選択します。
※透明性を指定している場合は［透明性印刷］をクリックし選択してください。
8.［OK］ボタンをクリックしてダイアログを終了します。
作成できました。
【ARES 2024 以前の場合
1.PDF エクスポート［EXPORTPDF］コマンドを実行します。
コマンド：
アプリケーションボタン：
メニュー：

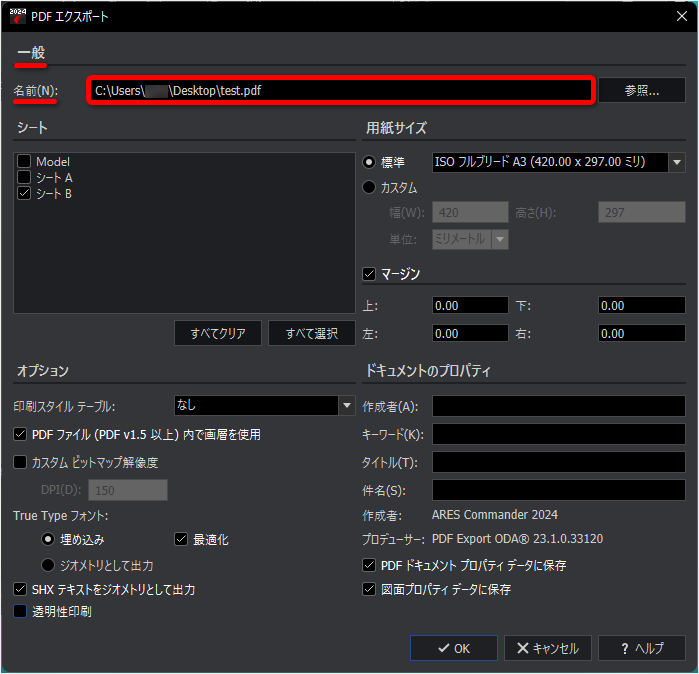

2.［PDF エクスポート］ダイアログが表示されるので、［一般］の［参照］ボタンをクリックして作成する PDF の「保存先」や「名前」を指定します。
※デフォルトでは、図面データの保存先へ「図面データ名.pdf」の名前で作成されます。
変更しない場合は手順 4へ進んでください。
3.［ファイルを保存］ダイアログが表示されるので、「保存先」と「ファイル名」を指定して［保存］ボタンをクリックします。
例としてファイル名を「test」とします。
4.［PDFエクスポート］ダイアログが表示されるので、［シート］でエクスポートするシートを選択します。
※［すべて選択］ボタンをクリックすると、全てにチェックが入ります。
※［すべてクリア］ボタンをクリックすると、全てのチェックが外れます。
※［モデル］を選択すると、モデル画面に表示されている全てのエンティティが表示されます。
※範囲を指定することは出来ません。
例としてすべてのシートを選択します。
5.［用紙サイズ］を指定します。
［標準］：用紙サイズのリストから標準フォーマットを選択する場合は、標準を選択します。
［カスタム］：選択した単位を使用し、カスタム フォーマットの幅と高さを指定するには、カスタムを選択します。
例として［標準］の「ISO expand A3（420.00×297.00）」を選択します。
6.［マージン］の値を指定します。
7.［オプション］の［印刷スタイルテーブル］を指定します。
例として「monochrome.ctb」を選択します。
8.［オプション］の必要な項目を選択し［OK］ボタンをクリックしてダイアログを終了します。
［PDF ファイル（PDF v1.5 以上）内で画層を使用］
図面の画層に従って、PDF ファイルに画層を作成します。
［カスタム ビットマップ解像度］
図面上のグラデーション塗りつぶしと、シェーディングされたオブジェクトおよびビュー ポートは、DPI に指定されたインチあたりのドット 解像度を使用して出力されます（最大600 DPI）。
解像度を高く設定すると、ファイル サイズが増加します。
PDF ファイルを特定の出力デバイスに印刷する場合は、プリンタの解像度と一致する解像度を指定できます。
［True Type フォント（True Type fonts）］
TrueType フォントを使用して注釈を処理する方法を指定します。
［埋め込み］
出力ファイルに、図面の注釈に使用される TrueType フォントを埋め込みます。
［最適化］
PDF ファイルを作成するときに、True Type フォント関連最適化を使用するかどうかを指定します。
［ジオメトリとして出力］
TrueType フォントを使用した注釈を、PDF ファイルのアウトライン ジオメトリに変換します。
［SHX テキストをジオメトリとして出力］
SHX フォントに基づく注釈は、線と円弧とともに出力されます。
それ以外の場合、SHX ベースの注釈は変換され、対応または類似する TrueType フォントを使用する PDF で実際の文字列として表示されます。
これにより、文字オブジェクトとして、PDF ファイルで注釈を選択できます。
［透明性印刷］
設定している透明性が反映されます。
例として、「PDF ファイル（PDF v1.5 以上）内で画層を使用」、［True Type フォント］の「埋め込み」と「最適化」、「SHX テキストをジオメトリとして出力」にチェックを入れます。（デフォルトの設定）

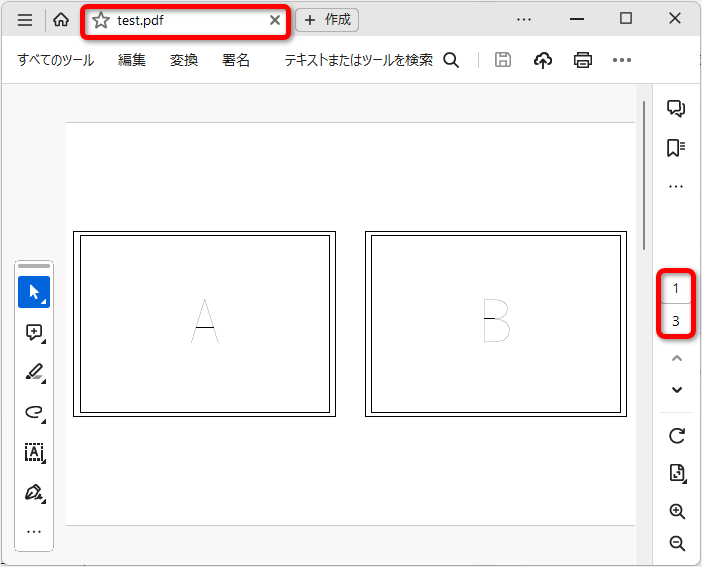

作成できました。
