SXFファイル（*.sfc、*.p21）の読み込みはできますか？
※SXFファイルの読み込み/書き出しには、”JTools”が必要になります。
最初に、メニューバーとリボンに”JTools”があるかご確認下さい。
読み込み手順
［ARES 2026 以降の場合］

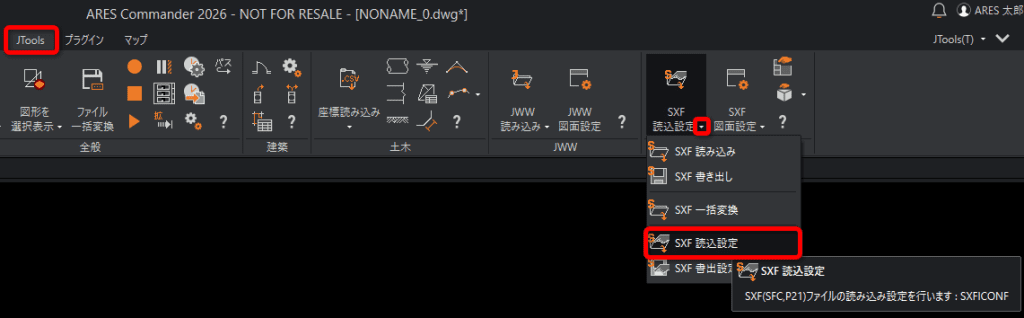

1.SXF読込設定［SXFICONF］コマンドを実行します。
メニュー

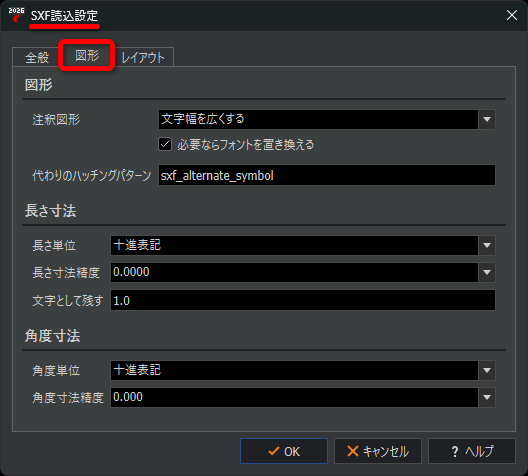

2.［SXF読み込み設定］ダイアログが表示されるので、［全体］タブ、［図形］タブ、［レイアウト］タブの設定を確認して、すべて設定できたら［OK］ボタンをクリックします。

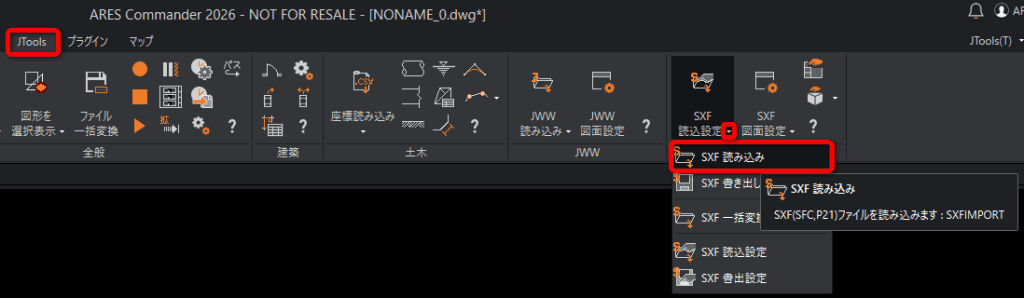

3.SXF読み込み［SXFIMPORT］コマンドを実行します。
メニュー

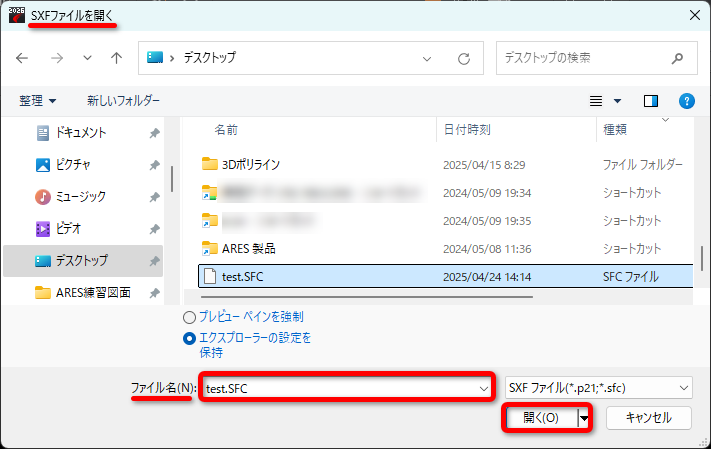

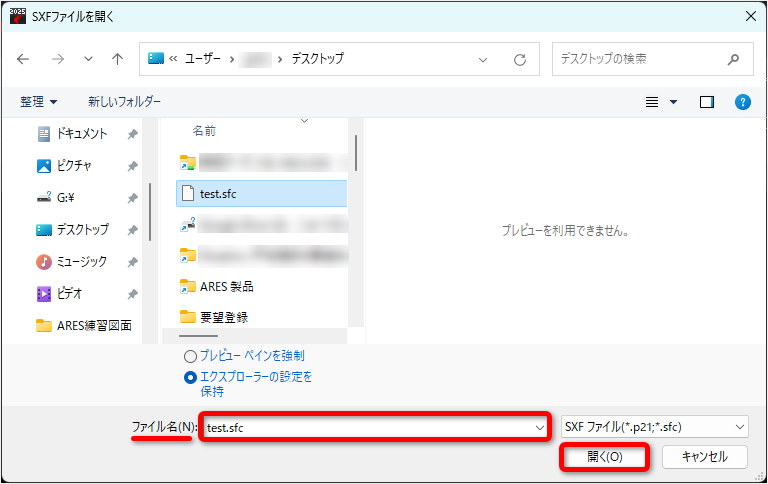

4.［SXFファイルを開く］ダイアログが表示されるので、読み込みたいファイルを選択し［開く］ボタンをクリックします。

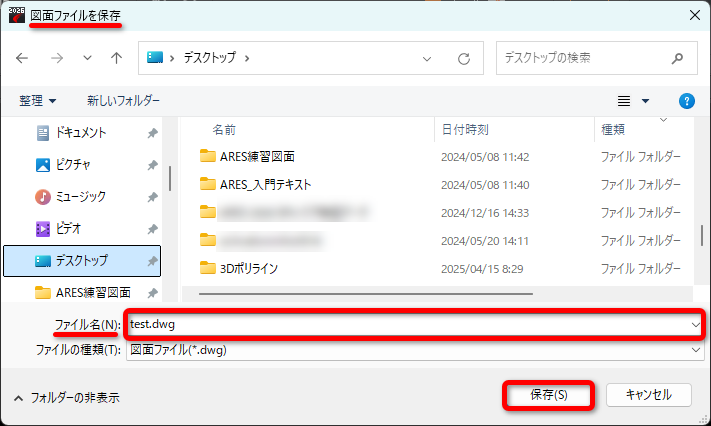

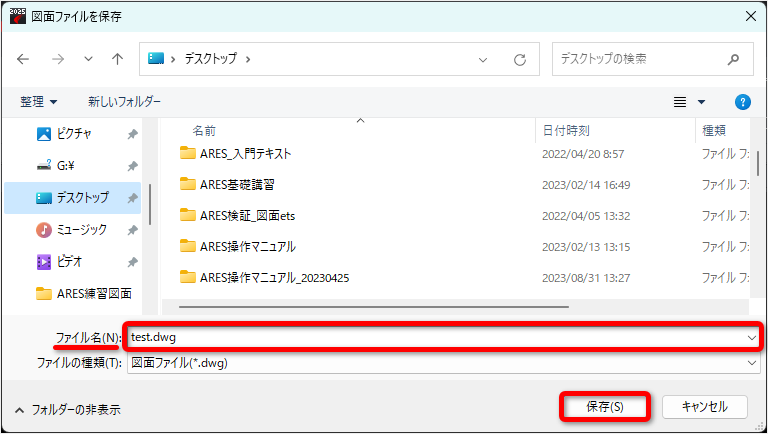

5.［図面ファイルを保存］ダイアログが表示されるので、保存先とファイル名を指定し［保存］ボタンをクリックします。
※変換したDWGファイルの保存先を指定します。
DWGデータに変換できました。

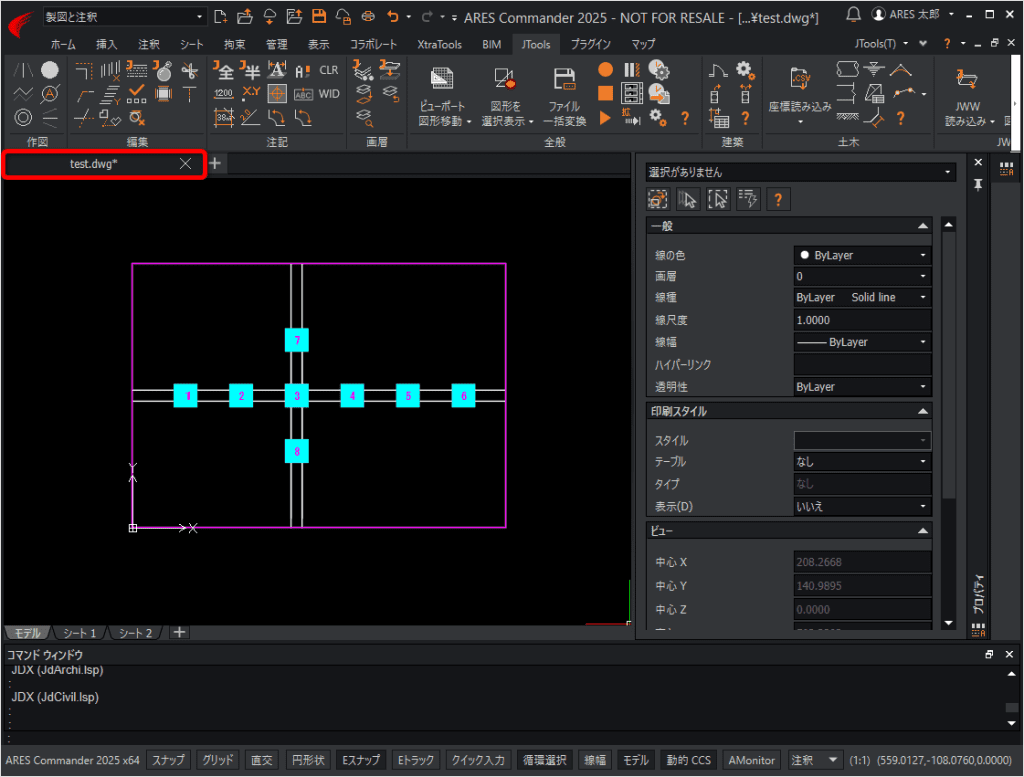

読込と保存が完了すると、ARESで編集できるようになります。
［ARES 2025の場合］

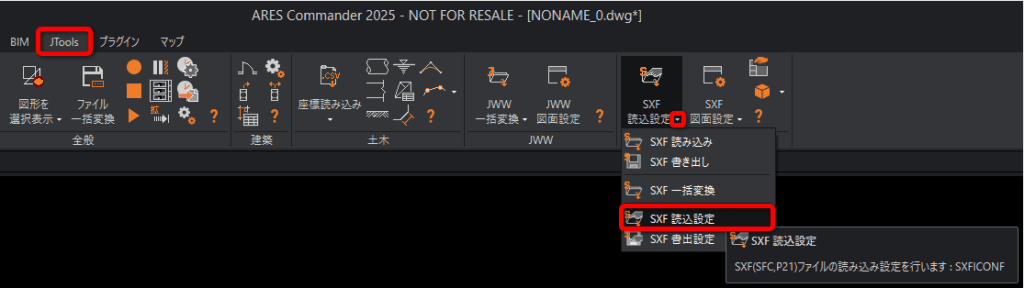

1.SXF読込設定［SXFICONF］コマンドを実行します。
メニュー
2.［SXF読み込み設定］ダイアログが表示されるので、［全体］タブ、［図形］タブ、［レイアウト］タブの設定を確認して、すべて設定できたら［OK］ボタンをクリックします。
3.SXF読み込み［SXFIMPORT］コマンドを実行します。
メニュー
4.［SXFファイルを開く］ダイアログが表示されるので、読み込みたいファイルを選択し［開く］ボタンをクリックします。
5.［図面ファイルを保存］ダイアログが表示されるので、保存先とファイル名を指定し［保存］ボタンをクリックします。
※変換したDWGファイルの保存先を指定します。
DWGデータに変換できました。
読込と保存が完了すると、ARESで編集できるようになります。
［ARES 2023、2024の場合］

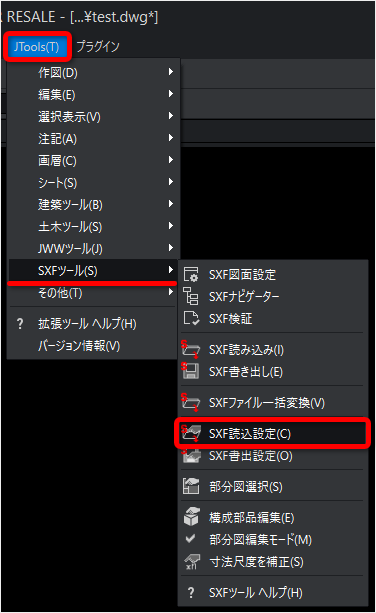

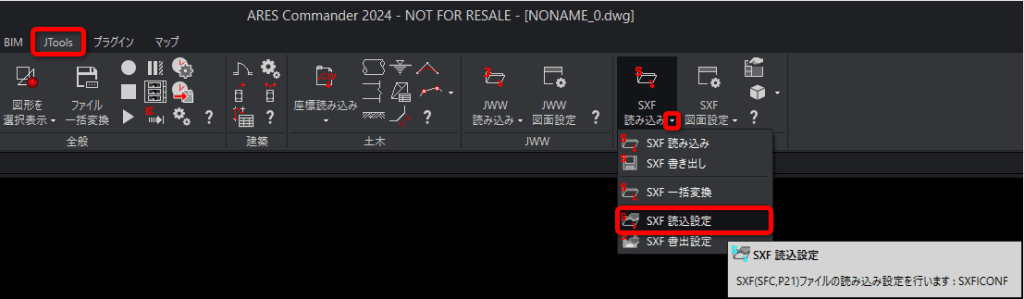

1.SXF読込設定［SXFICONF］コマンドを実行します。
メニュー

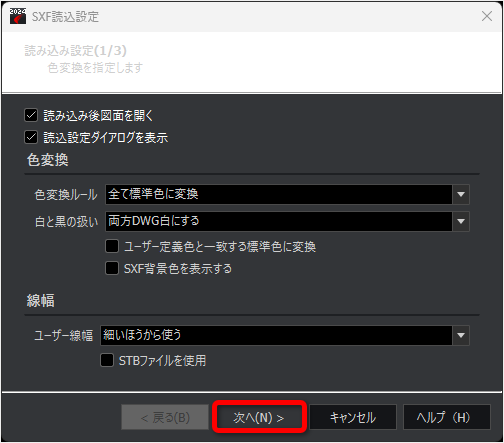

2.［SXF読み込み設定］ダイアログが表示されるので、各項目の設定や、手順のオン/オフを選択します。
よければ、[次へ]ボタンをクリックして、3段階のダイアログを進めていきます。
最後に[終了]ボタンをクリックします。

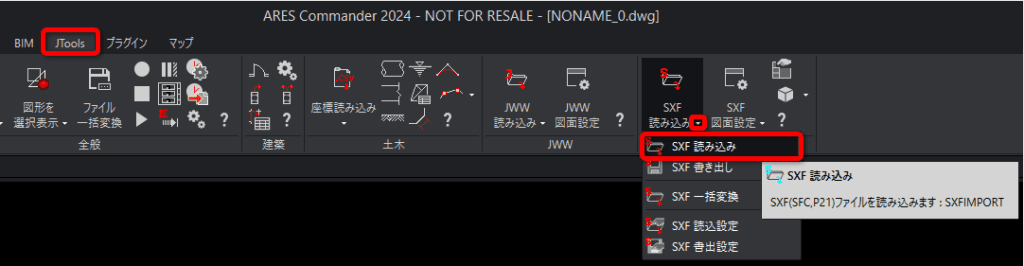

3.SXF読み込み［SXFIMPORT］コマンドを実行します。
メニュー

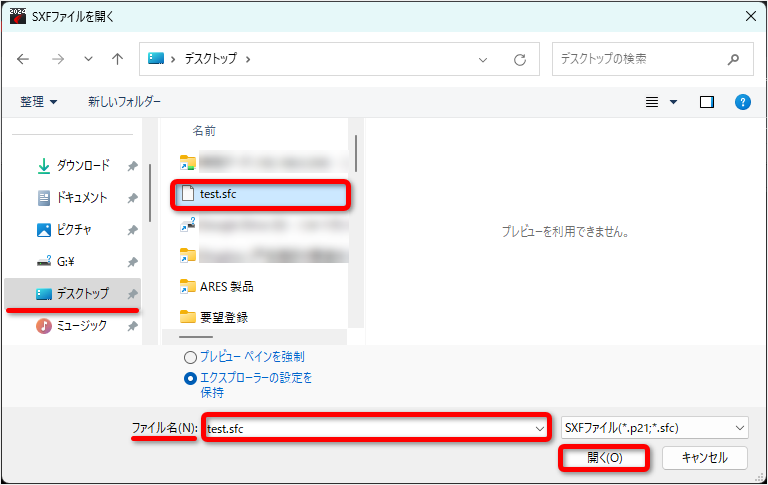

4.［SXFファイルを開く］ダイアログが表示されるので、読み込みたいファイルを選択し［開く］ボタンをクリックします。
5.［図面ファイルを保存］ダイアログが表示されるので、保存先とファイル名を指定し［保存］ボタンをクリックします。
※変換したDWGファイルの保存先を指定します。
DWGデータに変換できました。
読込と保存が完了すると、ARESで編集できるようになります。
［ARES 2022以前の場合］

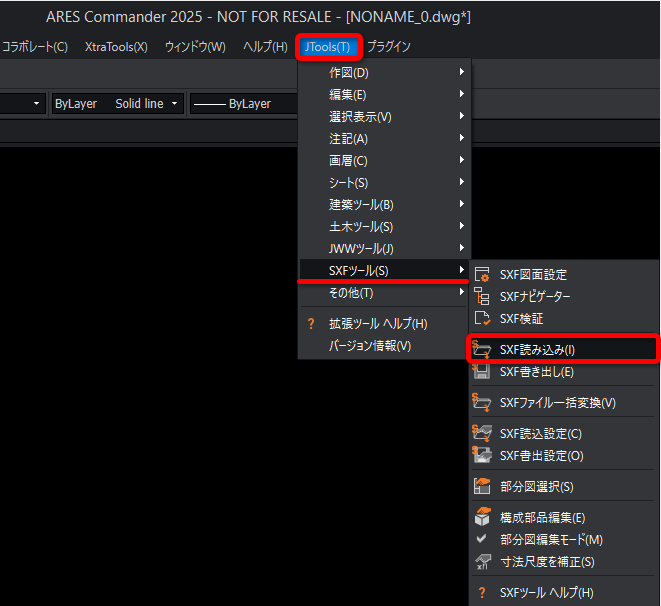

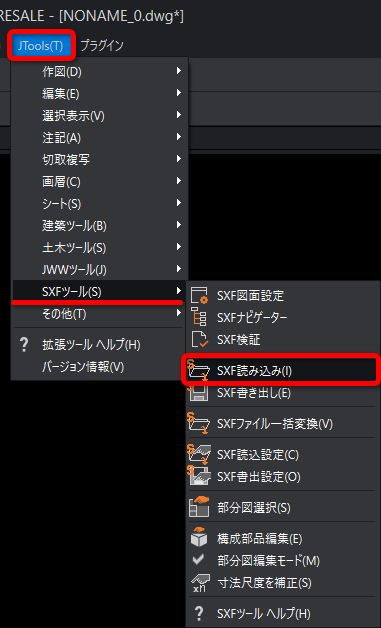

1.メニュー：[JTools]→[SXFツール]→[SXF読み込み]を選択します。

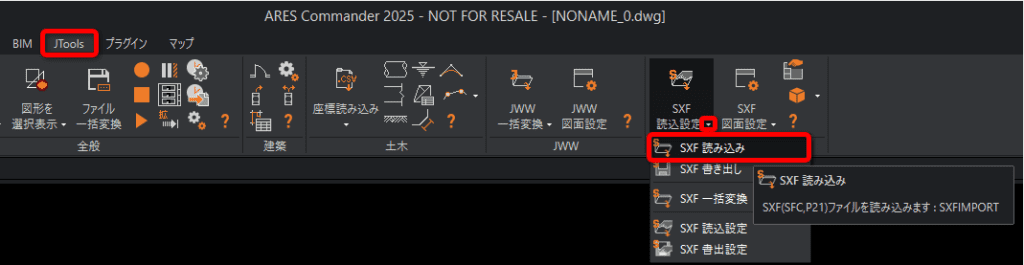

リボンの場合は、”JTools”の中にあります。
メニュー
リボン

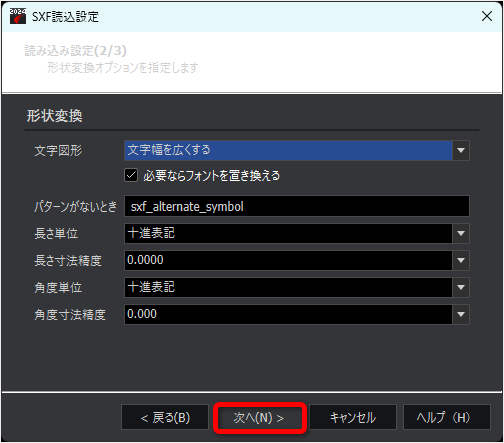

2.[SXF読込設定]ダイアログが開きます。
各項目の設定や、手順のオン/オフを選択します。
よければ、[次へ]をクリックして、3段階のダイアログを進めていきます。
最後に[終了]をクリックします。
3.ファイルを読み込む画面になります。
SFCファイルを読み込みます。
4.続けて保存先を確認します。
変換したDWGファイルの保存先を指定します。
よければ、[保存]をクリックして、DWGファイルを保存します。
5.読込と保存が完了すると、ARESで編集できるようになります。
