X 座標とY 座標を別の行で記入し引出線で表示させる方法が知りたいです。
操作方法を教えてください。
座標記入［JDX_INSCOORD］コマンドでオプションの「複数行」を有効にすると作成できます。
例として座標 X＝100、Y=100 の点を使用します。
1.座標記入［JDX_INSCOORD］コマンドを実行します。
コマンドの実行方法
リボン

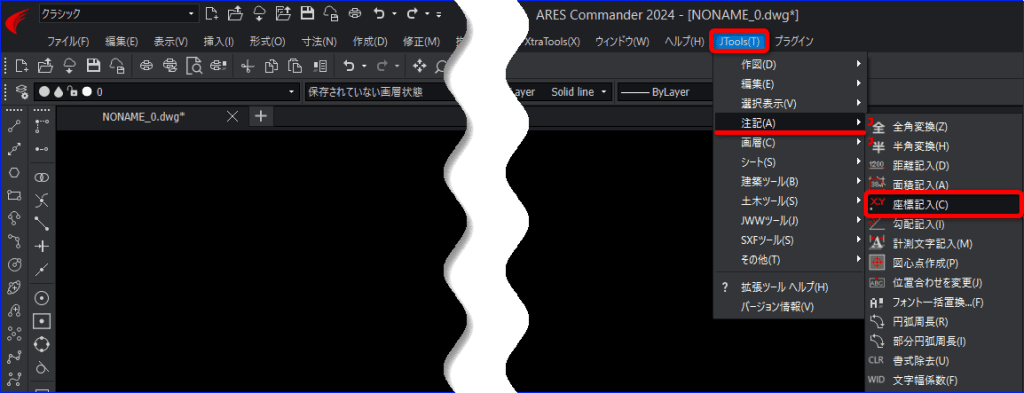

メニュー

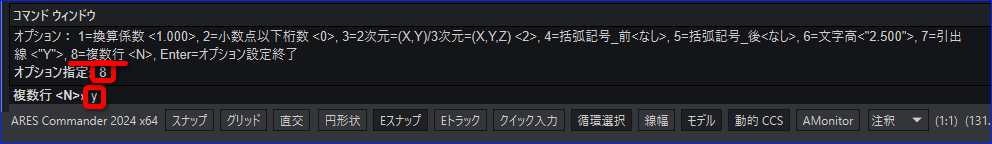

2.コマンドウィンドウに「オプション指定」と表示されるので、変更したいオプションの数字を入力して Enter を押し、値を入力していきます。
例として「2＝小数点以下桁数」を「0」
「6＝文字高」を「2.5」
「7＝引出線」を「はい（YES）」の「Y」
「8＝複数行」を「はい（YES）」の「Y」
に変更します。
3.すべての設定が終了したら、再度 Enter を押します。
4.コマンドウィンドウに「座標を記入したい点」と表示されるので、座標を記入したい点を指定します。
5.コマンドウィンドウに「文字配置点」と表示されるので、文字を表示させたい任意点をクリックします。
作成できました。
